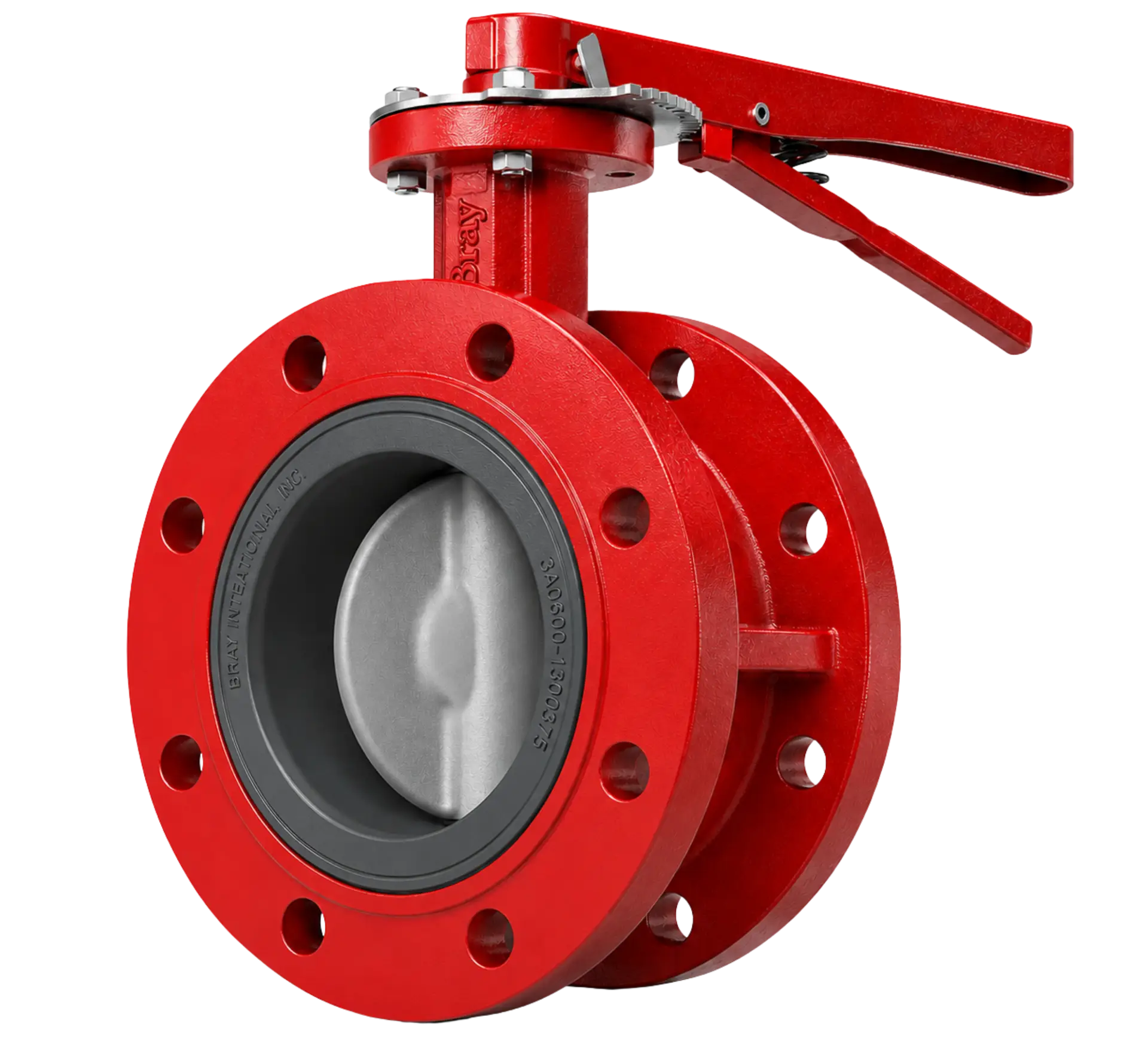

Válvula Mariposa Doble Brida 250PSI Cuerpo en Hierro Dúctil y Acero Inoxidable

Descripción

La válvula de mariposa con asiento resiliente de la Serie 3AH de Bray tiene un diseño de brida doble que es ideal para servicios de extremo de línea. La compatibilidad internacional es una excelente ventaja de diseño en las líneas de válvulas modulares de Bray.

Válvula de cierre confiable para automatización y control crítico de la presión, con cierre de alta presión de hasta 250 psi.

La misma válvula es compatible con la mayoría de las normas de bridas del mundo – ASME Clase 125/150, BS 10 Tables D y E, BS 4504 NP 10/16, AS 2129 y JIS10. Además, las válvulas de la Serie 3AH están diseñadas para cumplir con bridas de montaje del actuador ISO 5752-Table 2 (EN558 Table 13) cara a cara e ISO 5211, que resultan en un diseño que se puede usar en diversos mercados del mundo.



ESPECIFICACIONES

Tipo de cuerpo

Doble bridado



Rango de tamaños

NPS 2 a 20 / DN 50 a 500



Materiales del cuerpo

Hierro dúctil ASTM A-536 Gr. 65-45-12 (Recubrimiento en Poliéster)



Materiales del disco

Acero Inoxidable 316 ASTM A-351 CF8M



Materiales del vástago

Acero inoxidable 416 ASTM A582



Materiales del asiento

EPDM adherido, BUNA-N adherido



Rango de temperaturas

-20 °F a 400 °F (-29 °C a 204 °C)



Presión operativa máxima permitida

Serie 3AH: 250 psi (16 bar)



Clasificación de cierre

Hermético bidireccional



Taladrado de la brida

ASME B16.1 Clase 125, ASME B16.5 Clase 150, EN 1092 PN 10, 16



Ensayos estándar

MSS SP-61, API 598, EN 12266-1



Certificaciones

ABS, ATEX, Bureau Veritas, China Classification Society (CCS), DNV, PED, PE(S)R, SIL



Cara a cara

Patrón corto de API 609 Categoría B



Soluciones

Agua y Aguas residuales, Alimentos y Bebidas,  Gas Industrial, Náutica y Construcción Naval, Petróleo y Gas, Pulpa y Papel, Química y Petroquímica
