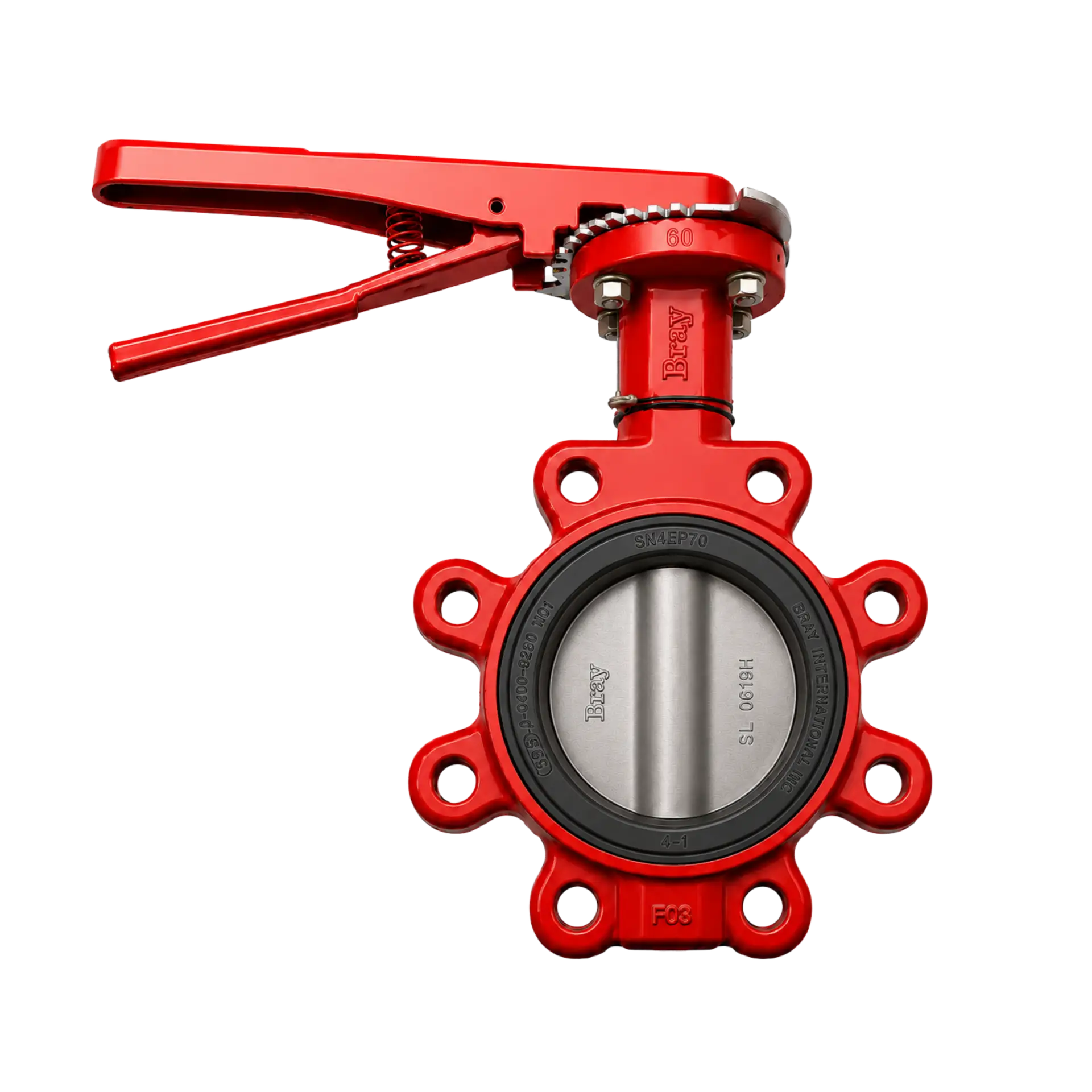

Válvula Mariposa Lug Cuerpo en Hierro Dúctil y Disco en Acero Inoxidable

Descripción

Las válvulas mariposa con asiento resiliente Serie 31/Bray estilo orejada tienen cuerpo en una sola pieza con diseño de vástago resistente, con una conexión interna de disco a vástago.

La Serie 31 está diseñada para ofrecer cierre hermético bidireccional y aislamiento de la línea del producto desde el vástago y el cuerpo de la válvula.  Además, tienen automatización simple para servicio modular o encendido/apagado.



Certificación NSF/ANSI 61 para la manipulación segura de fluidos.



Rango de tamaños

NPS 2 a 20 / DN 50 a 500
NPS 14 a 20 / DN 350 a 500



Tipo de cuerpo

Tipo lug



Materiales del cuerpo

Hierro Dúctil ASTM A536 Gr. 65-45-12



Materiales del disco

Acero Inoxidable 316 ASTM A-351 CF8M



Materiales del vástago

Acero Inoxidable 416 ASTM A582



Materiales del asiento / Rango de temperaturas

EPDM: -29 °C a 121°C

BUNA-N: -18 °C a 100°

FKM AAB: -18 °C a 204°

BUNA BLANCO: -18 °C a 100°

HTEPDM: -29 °C a 150°



Presión operativa máxima permitida

2″-12″-175 psi (12 bar)
14″-20″-150 psi (10 bar)



Clasificación de cierre

Hermético bidireccional



Estándar de diseño

MSS SP-67, API 609, categoría A



Taladrado de la brida

ASME B16.1 Clase 125, ASME B16.5 Clase 150, EN 1092 PN 10, 16



Cara a cara

MSS SP-67, API 609, categoría A, EN 558



Certificaciones

ABS, ATEX, Bureau Veritas, CRN, DNV, FDA 21 CFR 177.1550, NSF 61/372, PED, PE(S)R



Soluciones

Agua y Aguas residuales, Alimentos y Bebidas, Azúcar y Etanol, Energía, Climatización, Gas Industrial, Industria Farmacéutica y Biotecnología, Minería, Náutica y Construcción Naval, Petróleo y Gas, Pulpa y Papel, Química y Petroquímica, Tolvas y Autotanques
