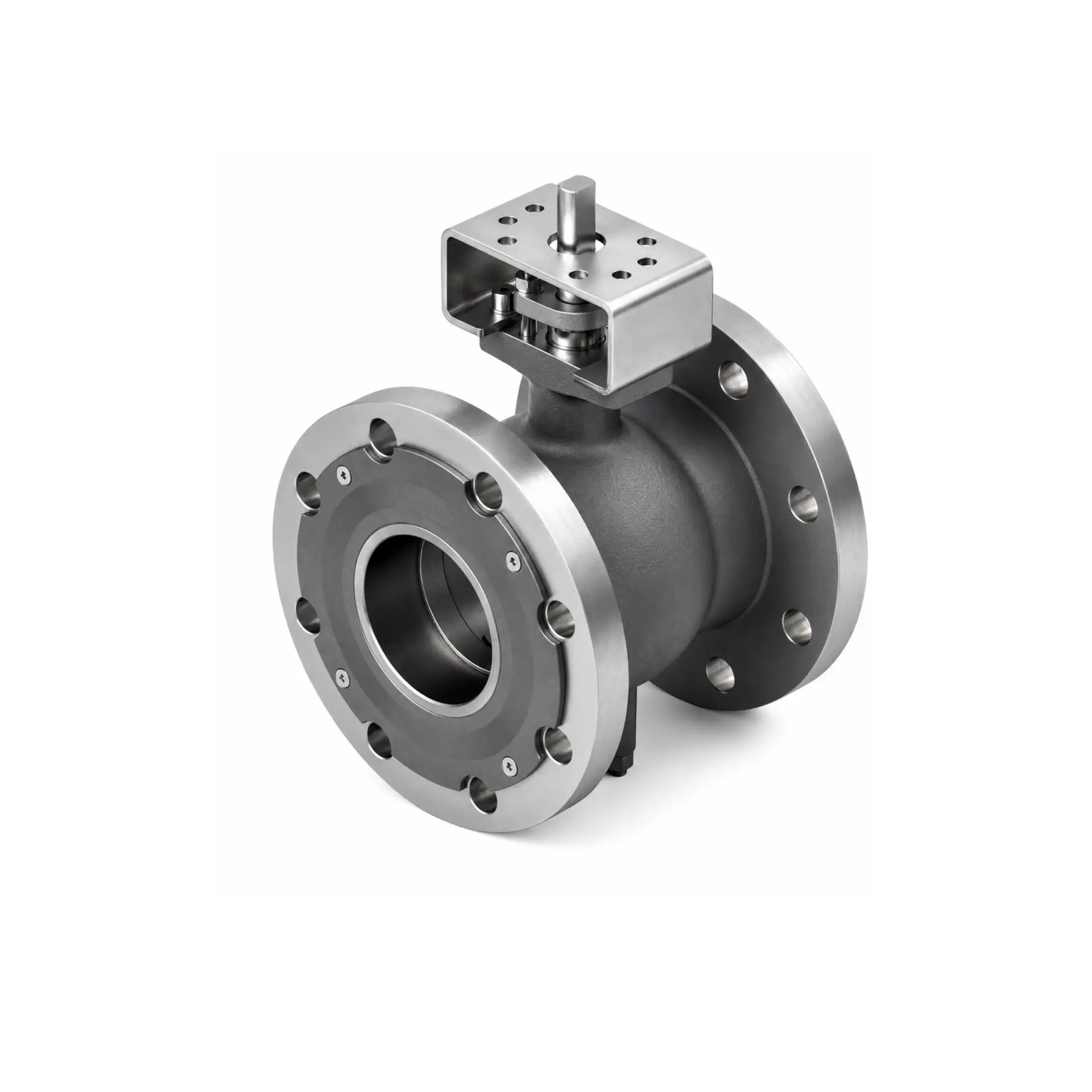

Válvula de Bola Segmentada-1 Pieza, Severo, Bray

Descripción

Las válvulas de bola segmentadas Serie 19L de Bray combinan la acción de corte típica de las válvulas de guillotina con las características de control y las prestaciones de sellado de las válvulas de bola. Las válvulas de bola segmentada de las series 19L presentan un segmento caracterizado por una amplia rangeabilidad y una gran capacidad de flujo con un rendimiento excepcional de la válvula de control rotativo. Diseñadas para aplicaciones de estrangulamiento, las válvulas de bola segmentadas de la serie 19L también ofrecen un excelente rendimiento de sellado en aplicaciones de apertura y cierre, alcanzando la Clase IV en válvulas con asiento de metal.



Diseñadas de acuerdo con las normas ASME B16.34, las válvulas de bola segmentada de la serie 19L presentan un diseño de asiento asistido por resorte y equilibrado a presión. Los resortes mantienen una presión constante contra el segmento, lo que asegura un sellado efectivo a bajas presiones diferenciales, mientras que el diseño de presión equilibrada también asegura un sellado efectivo a plena presión diferencial con un funcionamiento suave y de bajo par. El diseño del asiento de las series 19L también dirige el flujo lejos del área de sellado, lo que mejora la durabilidad. El cuerpo fundido de una sola pieza reduce el peso y aumenta la rigidez, a la vez que elimina posibles vías de fuga.



Materiales de la bola

Acero inoxidable



Materiales del vástago

Acero inoxidable

Tipo de asiento

Asiento metálico (Metal- Seat)





Conexiones terminales

Bridado



Rango de temperaturas

-50 °F a +500 °F (-46 °C a +260 °C)



Presión operativa máxima permitida

ASME Clase 150





Categoría

Válvulas industriales



Agua y Aguas residuales, Azúcar y etanol, Energía,  Gas Industrial, Industria farmacéutica y biotecnología, Minería, Petróleo y gas, Pulpa y Papel, Química y Petroquímica
