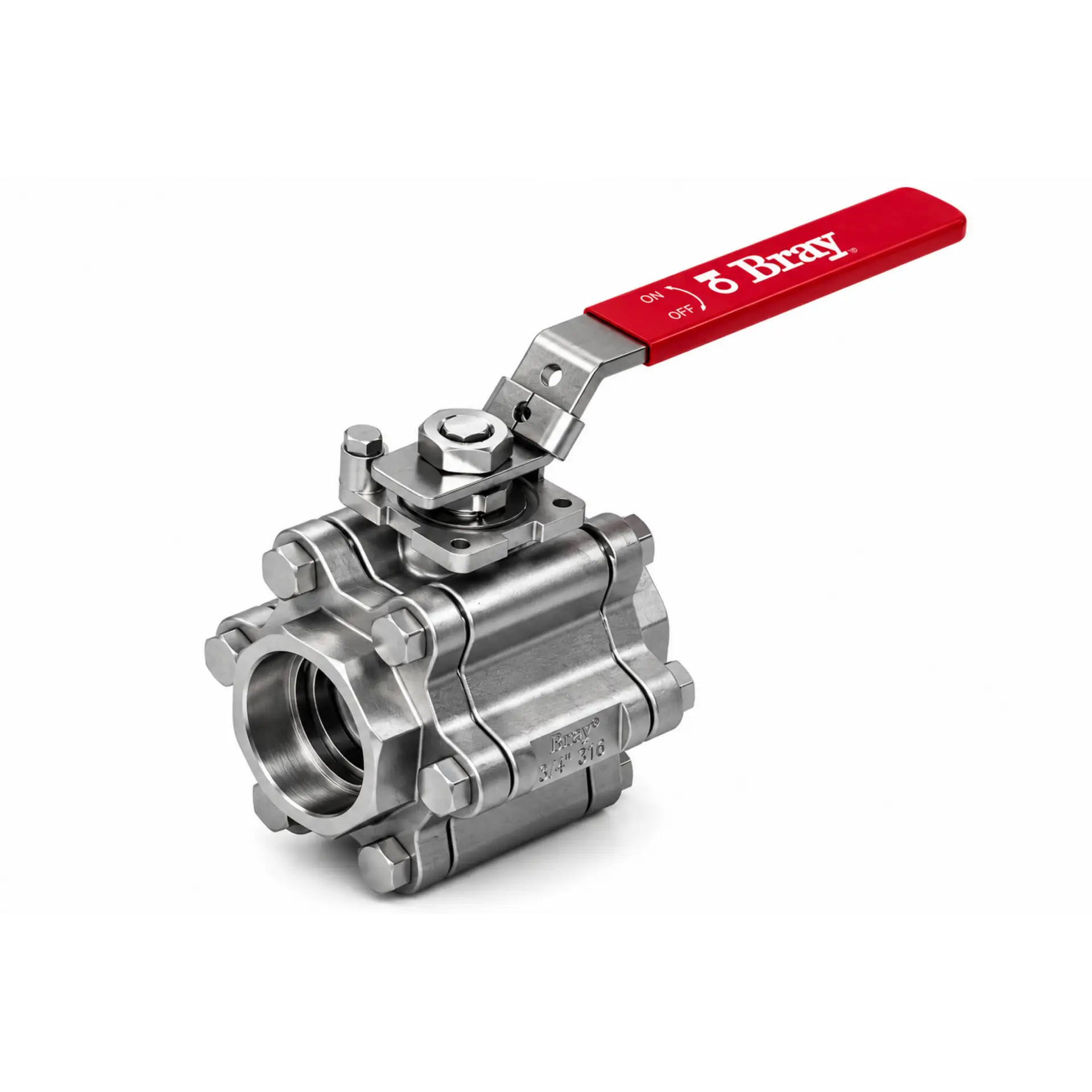

Válvula de Bola-3 Piezas, 2200 PSI CWP, Bray

Descripción

Las válvulas de bola de tres piezas Serie Triad de Bray están diseñadas para durabilidad y precisión, garantizan una operación confiable en condiciones de alta presión, alta temperatura y alto ciclaje. Con certificaciones de conformidad con las normas API 607 y ASME B16.34, ofrecen un sello hermético con opciones de asientos de metal y resilientes, resistencia a la corrosión y empaquetaduras de vástago con carga activa sin mantenimiento, para obtener un rendimiento parejo en diversas aplicaciones industriales.

Las Válvulas de Bola de la Serie Triad son verdaderas válvulas de bola ASME B16.34 Clase 600 (2200 WOG), las cuales están diseñadas para ofrecer un rendimiento excepcional y un funcionamiento fiable en una amplia gama de condiciones de servicio, con un robusto diseño de válvula de bola de tres piezas.

Las válvulas de bola de tres piezas de la serie Triad 3 presentan un diseño de tres piezas con sellos redundantes en el cuerpo principal y están disponibles en modelos de puerto completo y estándar. Estas robustas válvulas de bola de alta presión son ideales para procesos industriales, alta temperatura y aplicaciones de alto ciclaje. La serie Triad cuenta con válvulas de asiento resiliente, asiento de metal y válvulas de control de bola de paso en V, así como una variedad de accesorios y configuraciones opcionales que incluyen protección antiestática disponible y trim Fire Safe, todo certificado según la norma API 4.ª 607.

Los materiales del asiento resiliente incluyen RPTFE, PEEK, TFM, PTFE virgen, UHMWPE, Tek Fil (grafito de carbono/TFM) y PTFE relleno de acero inoxidable. Todos los materiales del asiento resiliente garantizan un cierre hermético y bidireccional, además de una precarga positiva para asegurar la capacidad de cierre a baja presión/vacío. Las válvulas Triad de asiento de metal incorporan un recubrimiento de asiento de cromo-cobalto Stellite® que garantiza una protección superior contra la corrosión, un funcionamiento a temperaturas más altas y una dureza superior que protege contra el desgaste.

NPS 1/4 a 2 | DN8 – 50 paso total y NPS 3/4 – 2-1/2 | DN20 – Los 65 tamaños de puerto estándar utilizan empaquetaduras de vástago de carga viva autoajustables con arandelas Belleville para compensar los cambios ambientales y el desgaste, lo que garantiza un funcionamiento sin mantenimiento. Las válvulas Triad de 3″ y 4″ incorporan una empaquetadura externa de carga viva que utiliza arandelas Belleville contorneadas para distribuir uniformemente la carga a través de la empaquetadura.



ESPECIFICACIONES



Rango de tamaños

NPS ¼ a 4 / DN 8 a 100



Materiales del cuerpo

Acero inoxidable, acero al carbono, aleaciones especiales



Materiales de la bola

CF8M Acero Inoxidable



Materiales del vástago

Acero Inoxidable 316



Materiales del asiento

TFM



Tipo de cuerpo

Tres piezas



Rango de temperaturas

-50 °F a 550 °F (-46 °C a 287 °C)



Presión operativa máxima permitida

2200 psi CWP (151 Bar)



Clasificación de cierre

Cero fuga



Estándar de diseño

ASME B16.34 Clase 600



Conexiones terminales

Roscada ASME B1.20.1 NPT, soldadura por encastre ASME B16.11 (Socket Weld), soldadura por encastre extendida, soldadura a tope ASME B16.25, soldadura a tope extendida, bridada Clase  600, ASME B16.10, ASME B16.5



Ensayos estándar

API 598, MSS SP72



Certificaciones

API 607 4.a Edición, ATEX, CRN, NACE MR0175, PED, PE(S)R, TR CU, SIL



Puertos

Puerto Completo NPS ¼ a 4 / DN 8 a 100
Puerto Estándar NPS ¾ a 2½” / DN 20 a 65



Cara a cara

ASME B16.10, fabricante estándar



Categoría

Válvulas industriales



Aplicaciones

Proceso, vapor, ignífugas, gases industriales



Alimentos y bebidas, Industria farmacéutica y biotecnología, Nautica y construcción naval, Petróleo y gas, Pulpa y papel
