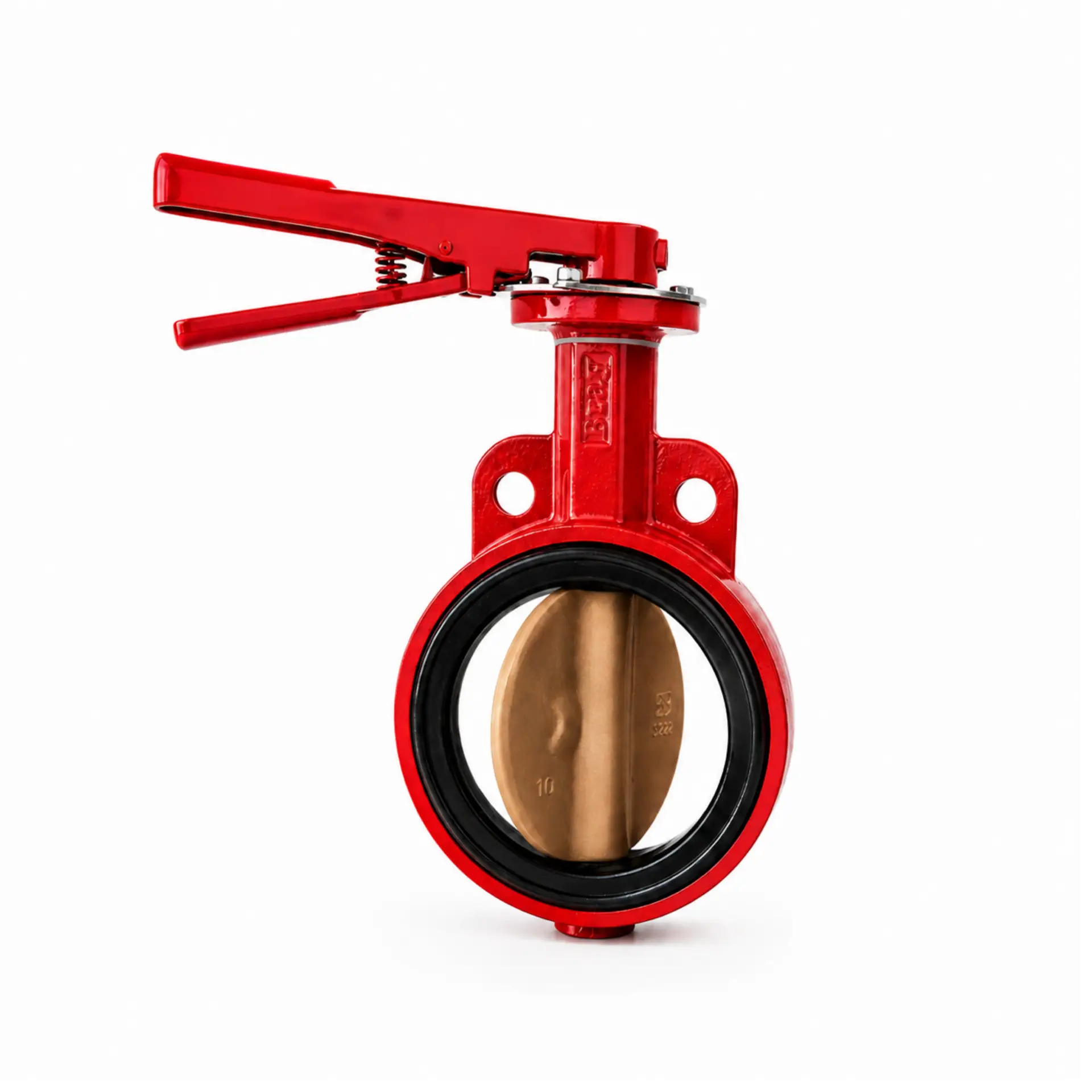

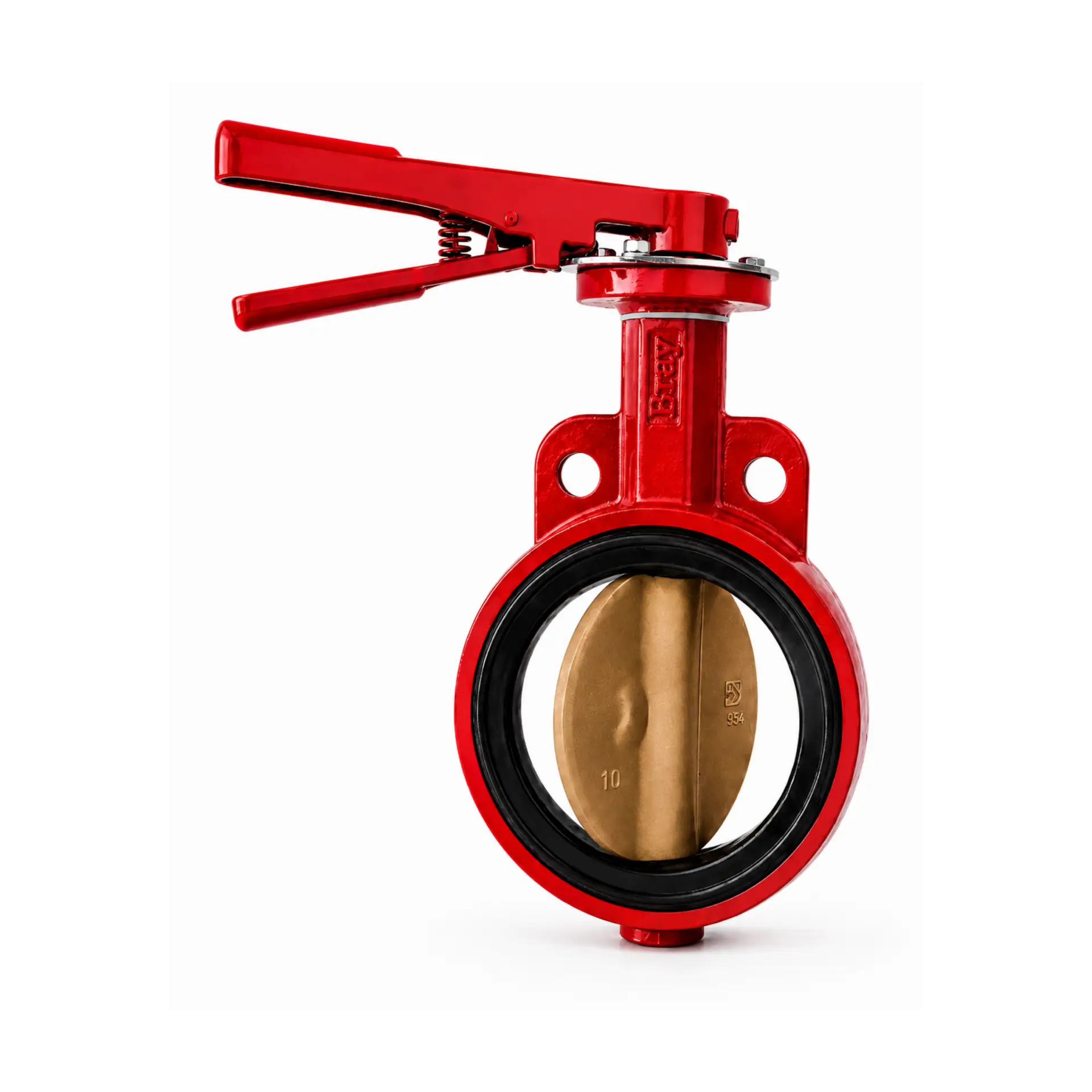

Válvula Mariposa Wafer con Cuerpo en Hierro Dúctil y Disco en Bronce al Aluminio, Bray

Descripción

Las válvulas mariposa con asiento resiliente Serie 30 de Bray estilo oblea tienen cuerpo en una sola pieza con diseño de vástago resistente, con una conexión interna de disco a vástago.

La Serie 30 está diseñada para ofrecer cierre hermético bidireccional y aislamiento de la línea del producto desde el vástago y el cuerpo de la válvula.  Además, tienen automatización simple para servicio modular o encendido/apagado.



Certificación NSF/ANSI 61 para la manipulación segura de fluidos.



Especificaciones



Rango de tamaños

NPS 2 a 20 / DN 50 a 500
NPS 14 a 20 / DN 350 a 500



Tipo de cuerpo

Tipo wafer



Materiales del cuerpo

Hierro Dúctil ASTM A536 Gr. 65-45-12



Materiales del disco

Bronce al Aluminio (AB ) ASTM B148-954



Materiales del vástago

Acero inoxidable 416 ASTM A582



Materiales del asiento / Rango de temperaturas

EPDM: -29°C A 121 °C

BUNA-N:  -18°C A 100 °C



Presión operativa máxima permitida

2″-12″-175 psi (12 bar)
14″-20″-150 psi (10 bar)



Clasificación de cierre

Hermético bidireccional



Estándar de diseño

MSS SP-67, API 609, categoría A



Taladrado de la brida

ASME B16.1 Clase 125, ASME B16.5 Clase 150, EN 1092 PN 10, 16



Cara a cara

MSS SP-67, API 609, categoría A, EN 558



Certificaciones

ABS, ATEX, Bureau Veritas, CRN, DNV, FDA 21 CFR 177.1550, NSF 61/372, PED, PE(S)R



Categoría

Válvulas industriales



Soluciones

Agua y Aguas residuales, Alimentos y Bebidas, Azúcar y Etanol, Energía, Climatización, Gas Industrial, Industria Farmacéutica y Biotecnología, Minería, Náutica y Construcción Naval, Petróleo y Gas, Pulpa y Papel, Química y Petroquímica, Tolvas y Autotanques
