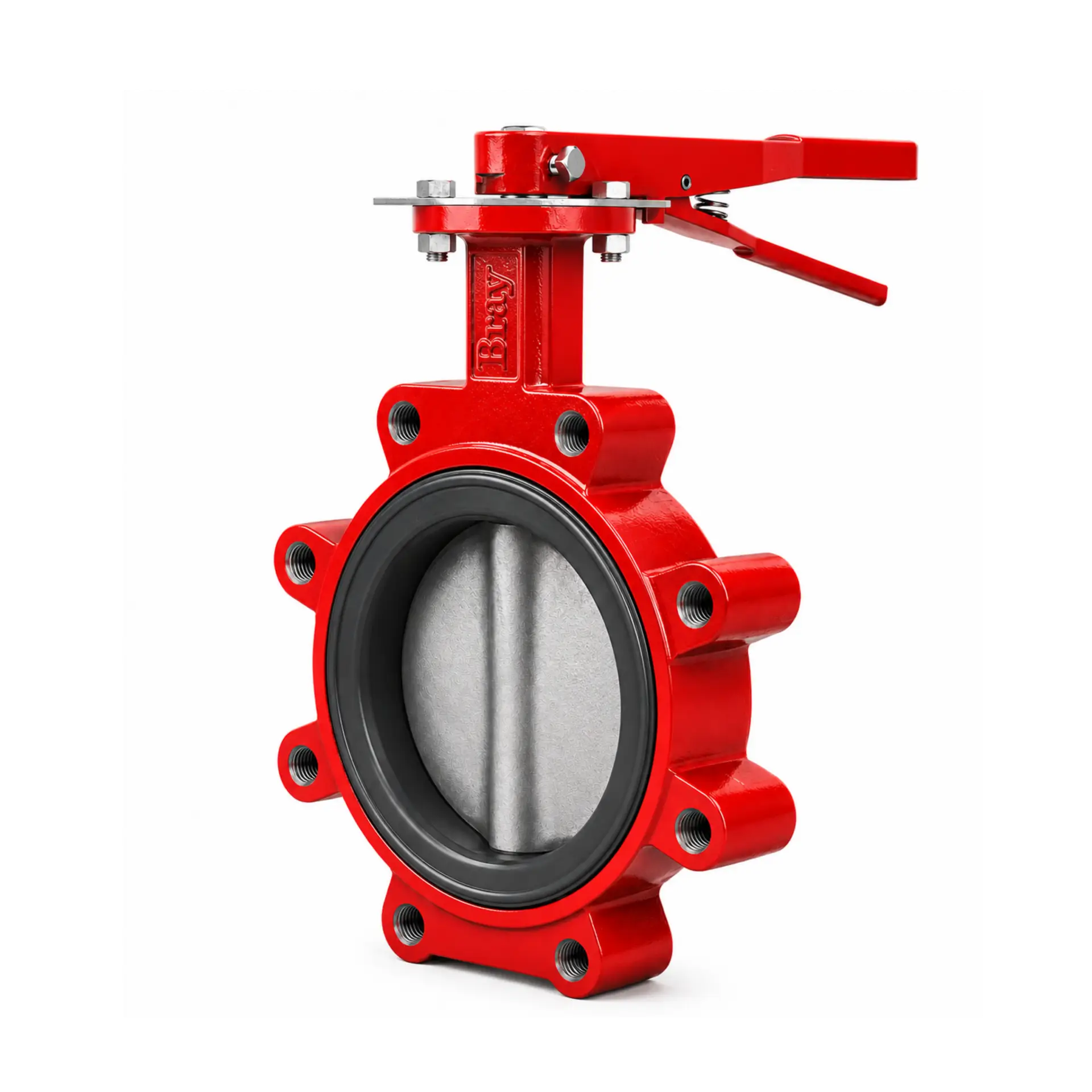

Válvula Mariposa Lug 250PSI Cuerpo Hierro Dúctil y Disco Acero Inoxidable

Descripción

La válvula mariposa con asiento resiliente estilo orejada de la Serie 31H está perforada y roscada de conformidad con los patrones de brida ASME Clase 125/150 y PN16. El diseño del vástago de una pieza, duradero y resistente, utiliza una conexión interna eficiente del disco al vástago.

Válvula duradera de revestimiento de poliéster para entornos rigurosos con sello bidireccional de cero fugas para aplicaciones exigentes.

Las válvulas de la Serie 31H ofrecen un sello principal y secundario entre el disco y el asiento, y entre el vástago y el asiento, para garantizar la encapsulación total de los medios de la línea e impedir las fugas externas.



ESPECIFICACIONES

Tipo de cuerpo

Orejada



Rango de tamaños

NPS 2 a 20 / DN 50 a 500



Materiales del cuerpo

Hierro Dúctil ASTM A-536 Gr. 65-45-12 (Recubrimiento en Poliéster)



Materiales del disco

Acero Inoxidable 316 ASTM A-351 CF8M



Materiales del vástago

416 acero inoxidable



Materiales del asiento

EPDM adherido, BUNA-N adherido



Rango de temperaturas

-20 °F a 250 °F (-29 °C a 121 °C)



Clasificación de cierre

Hermético bidireccional



Presión operativa máxima permitida

250 psi (17.2 Bar)



Ensayos estándar

MSS SP-61, API 598, EN 12266-1, ISO 5208



Certificaciones

ABS, ATEX, CRN, DNV, NSF 61/372, PED, PE(S)R, SIL, TR CU



Cara a cara

MSS SP-67, API 609 categoría A, EN 558 Serie 20



Taladrado de la brida

ASME B16.1 clase 125, ASME B16.5 clase 150, EN 1092 PN16



Soluciones

Agua y Aguas residuales, Alimentos y Bebidas, Energía, Climatización, Gas Industrial, Industria Farmacéutica y Biotecnología, Minería, Náutica y Construcción Naval, Petróleo y Gas, Pulpa y Papel, Química y Petroquímica
