Válvula de Cuchilla Unidireccional con Cuerpo y Cuchilla en Acero Inoxidable

Descripción

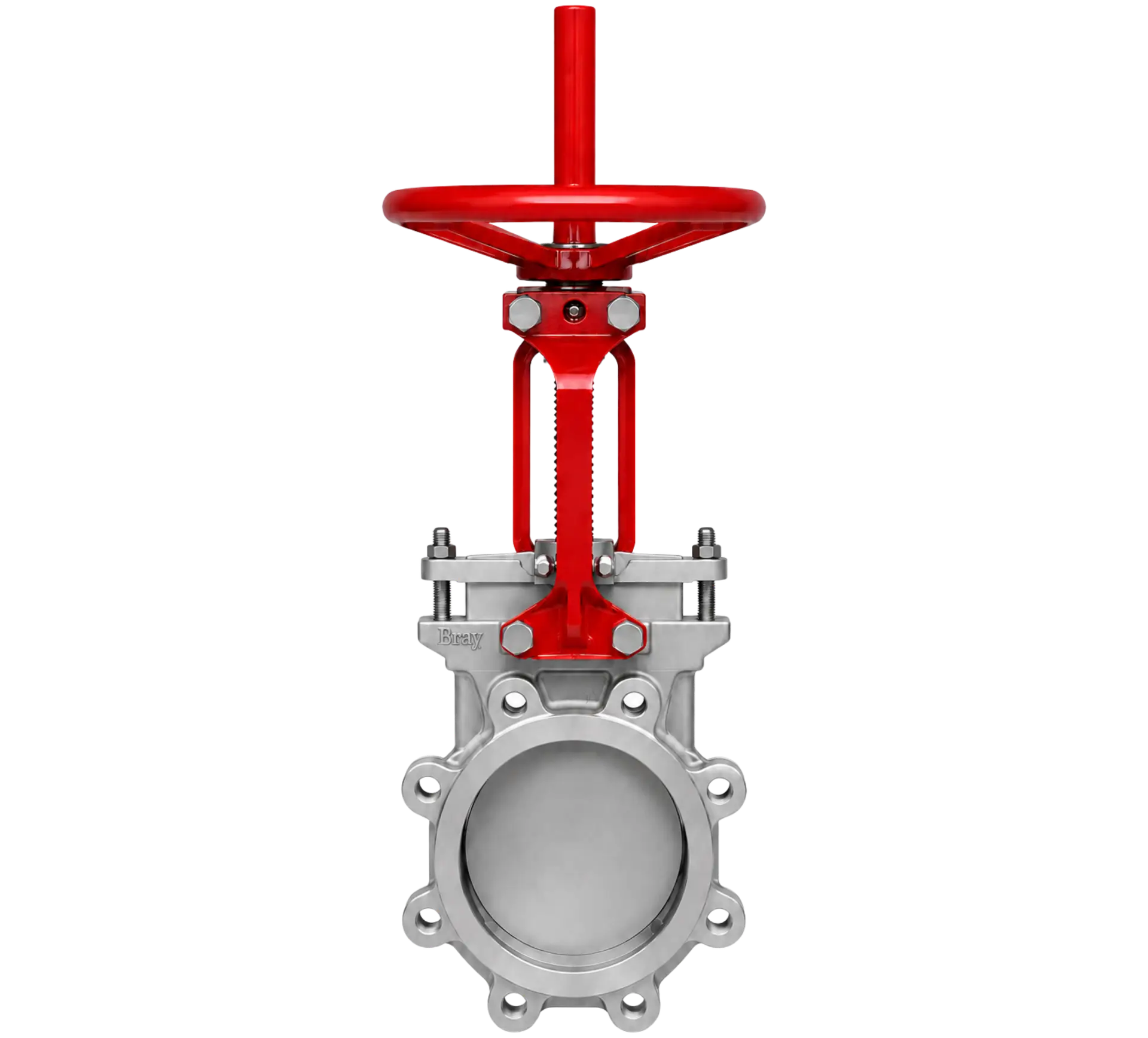

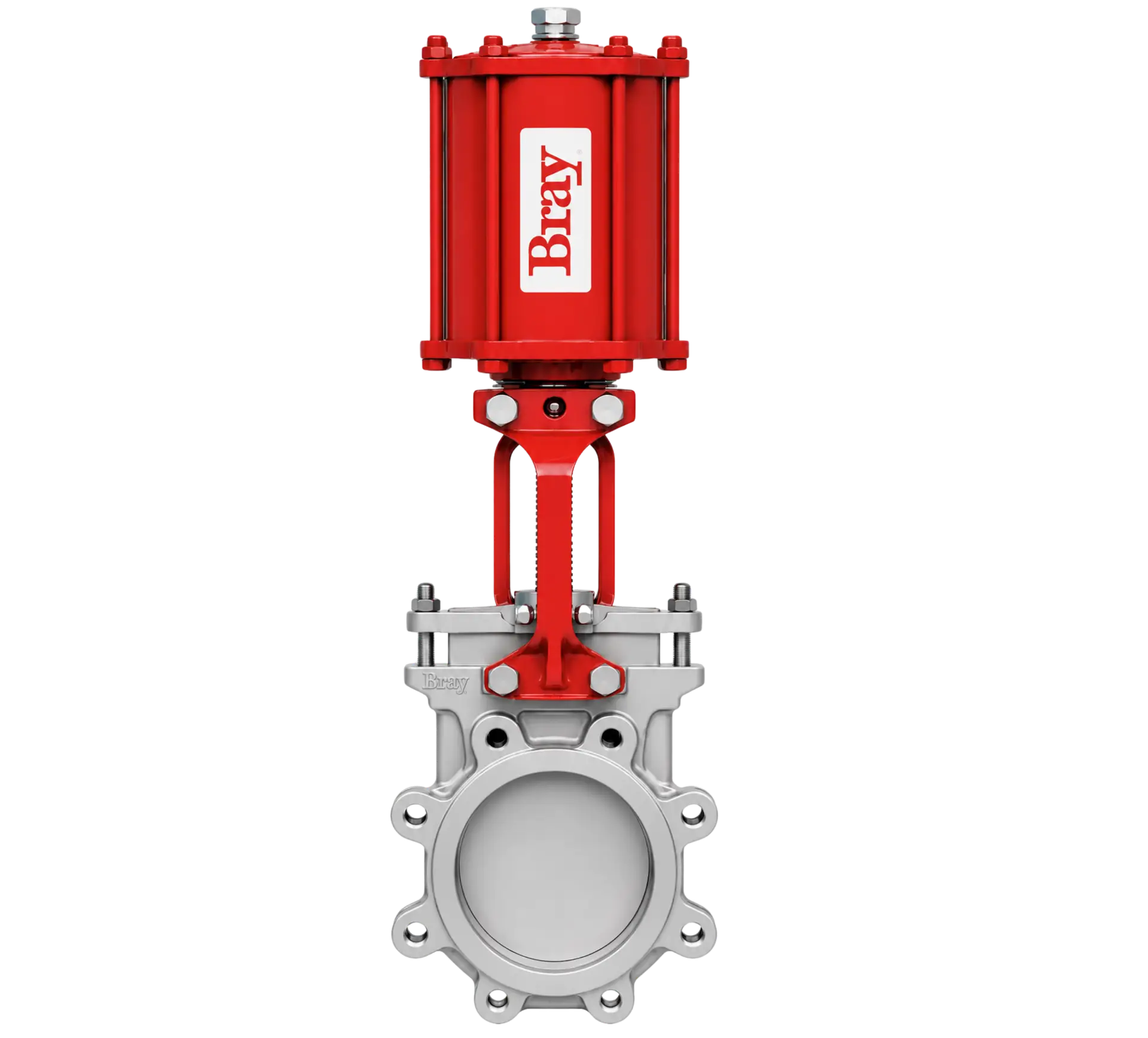

La  Válvula de Cuchilla Unidireccional Serie 940 de Bray está diseñada con un cuerpo fundido de una sola pieza. Está disponible con asientos metálicos integrales o blandos reemplazables, lo que permite la personalización basándose en los requisitos de cada aplicación específica. La válvula puede automatizarse fácilmente para las aplicaciones de abierto/cerrado, lo que aumenta la eficiencia operativa. Ya sea que trabaje con materiales abrasivos o con sustancias corrosivas, esta válvula ofrece un rendimiento óptimo. Desde plantas de tratamiento de aguas residuales hasta operaciones mineras. Gracias a su integración con los sistemas automatizados, esta válvula optimiza las operaciones y reduce la necesidad de la intervención manual, lo que minimiza el tiempo de inactividad y optimiza la productividad. Cada válvula se somete a procedimientos de prueba, como las pruebas de carcasa y asiento según MSS SP-151, así como a pruebas de ciclo de fábrica.

ESPECIFICACIONES

Rango de tamaños

NPS 2 a 24 | DN 50 a 600



Tipo de cuerpo

Tipo Lug-Unidireccional



Materiales del cuerpo

Acero Inoxidable ASTM A351 CF8M



Materiales de la cuchilla

Acero Inoxidable 316



Materiales del vástago

Acero Inoxidable 304



Material del Asiento

Integral (Metálico), EPDM



Empaquetadura

PTFE Impregnado de fibra sintética



Presión operativa máxima permitida

3″ – 12″ 290 psi (20 bar)
14″ – 16″ 232 psi (16 bar)
20″ – 24″ 150 psi (10 bar)
26″ – 42″ 100 psi (7 bar)
44″ – 54″ 75 psi (5 bar)



Estándar de diseño

MSS SP81



Estándar de Prueba

MSS SP151



Cara a cara

MSS SP-81



Certificaciones

CRN y la PED Categoría I Módulo A



Opciones de actuador

Volante, engrane cónico, neumático, hidráulico, eléctrico



Aplicaciones

Energía, minería, pulpa y papel, cemento, negro de carbón, químicos



Soluciones

Aguas y Aguas residuales, Alimentos y Bebidas, Azúcar y Etanol, Energía,  Gas industrial, Industria farmacéutica y biotecnología, Minería, Nautica y contrucción, Petróleo y Gas, Pulpa y Papel,  Química y Petroquímica
