Válvula de Cuchilla Unidireccional con Cuerpo en Hierro Dúctil y Cuchilla en Acero Inoxidable

Descripción

Las Válvulas de Cuchilla Serie 950 unidireccionales de Bray están diseñadas con un cuerpo fundido de una sola pieza recubierto por un cuerpo semi-lug rentable. Con asientos integrales de metal o blandos reemplazables, la configuración se puede adaptar a los requisitos de la aplicación específica. Esta característica de personalización asegura que la válvula se adapte sin problemas a distintas condiciones de funcionamiento, desde plantas para el tratamiento de aguas residuales hasta operaciones mineras, instalaciones de pulpa y papel, y la industria de alimentos y bebidas. A fin de cumplir con los más altos estándares de calidad, cada Válvula de Cuchilla Serie 950 debe superar pruebas rigurosas, que incluyen pruebas de asientos y de carcasa conforme MSS SP-151, como también las pruebas de ciclos de fábrica.

ESPECIFICACIONES

Rango de tamaños

NPS 2 a 24 | DN 50 a 600



Tipo de cuerpo

Tipo Lug-Unidireccional



Materiales del cuerpo

Hierro Dúctil ASTM A395 Gr-65-45-15



Materiales de la cuchilla

Acero Inoxidable 304



Materiales del vástago

Acero Inoxidable 304



Material del Asiento/ Rango de temperatura

Integral (Metálico): Recomendado para aplicaciones de alta temperatura y medios abrasivos.

EPDM: -65 a 248 °F (-54 a 120 °C)

Empaquetadura

PTFE Impregnado de fibra sintética



Presión operativa máxima permitida

2″ – 12″ 150 psi (10 bar)
14″ – 24″ 75 psi (5 bar)



Estándar de diseño

MSS SP81



Estándar de Prueba

MSS SP151



Cara a cara

MSS SP-81



Certificaciones

CRN, PED – Categoría I Módulo A y conformidad con AWWA C520

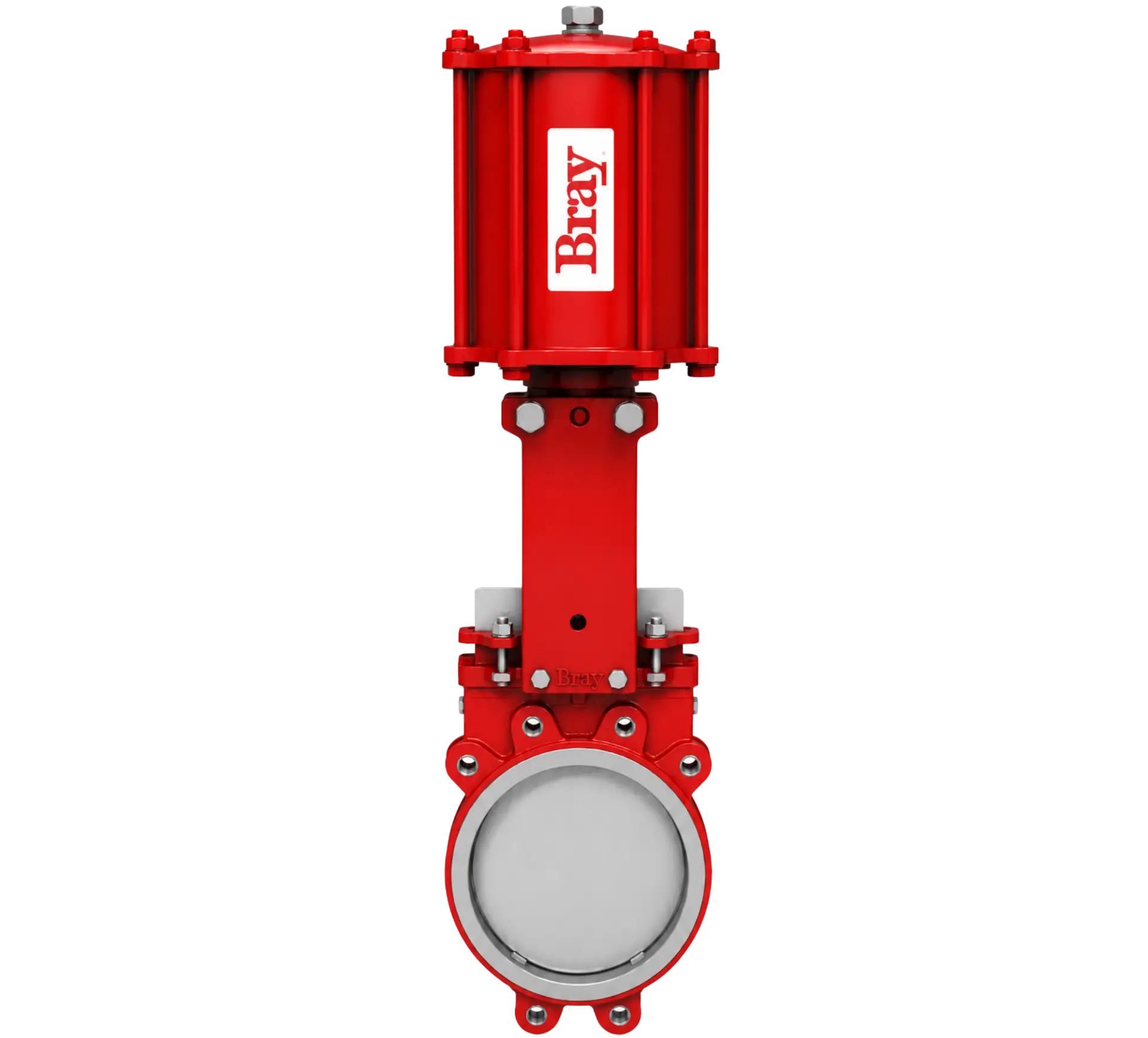

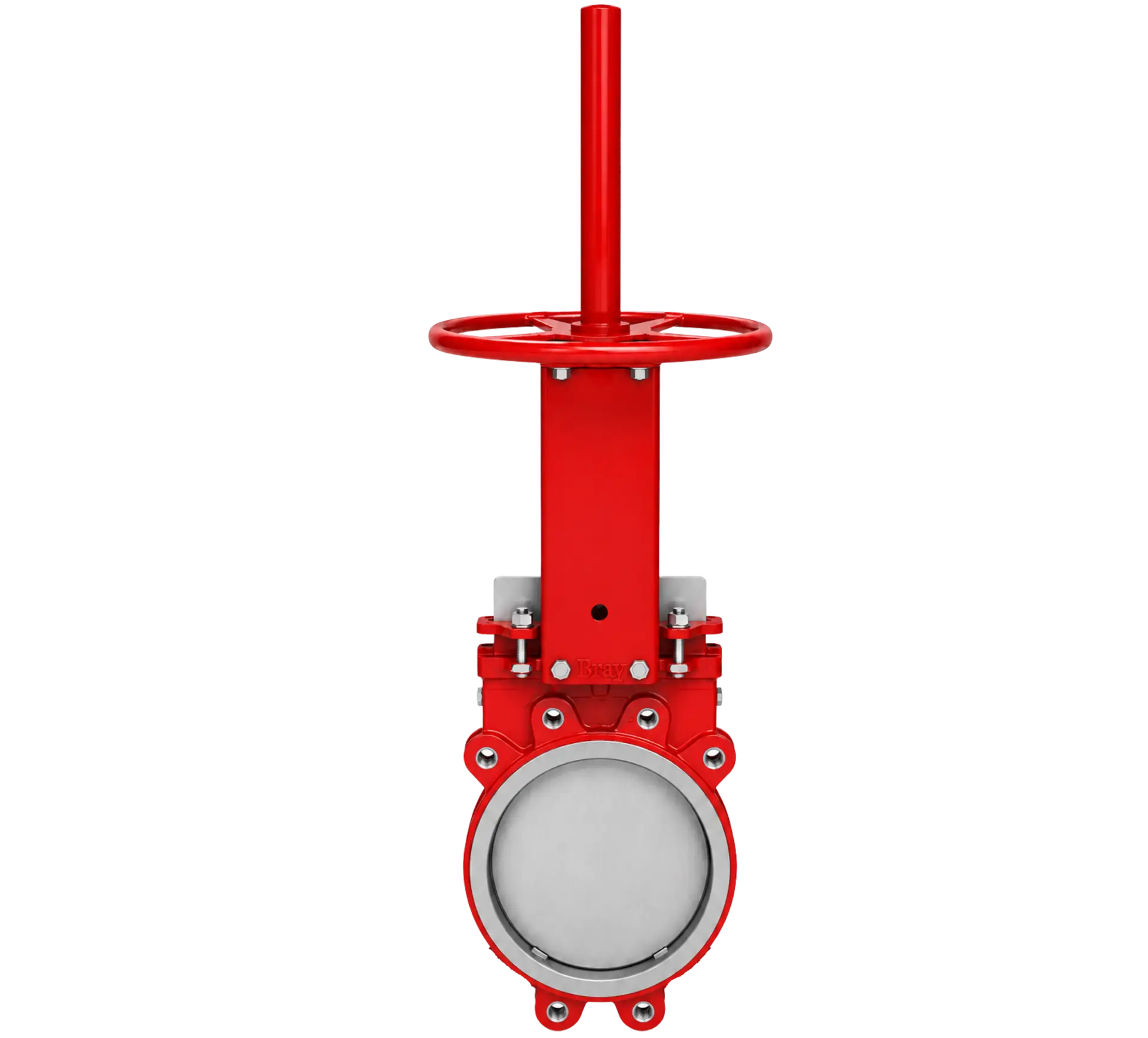

Opciones de actuador

Volante, engrane cónico, neumático, hidráulico, eléctrico



Aplicaciones

Energía, minería, pulpa y papel, cemento, negro de carbón, químicos
