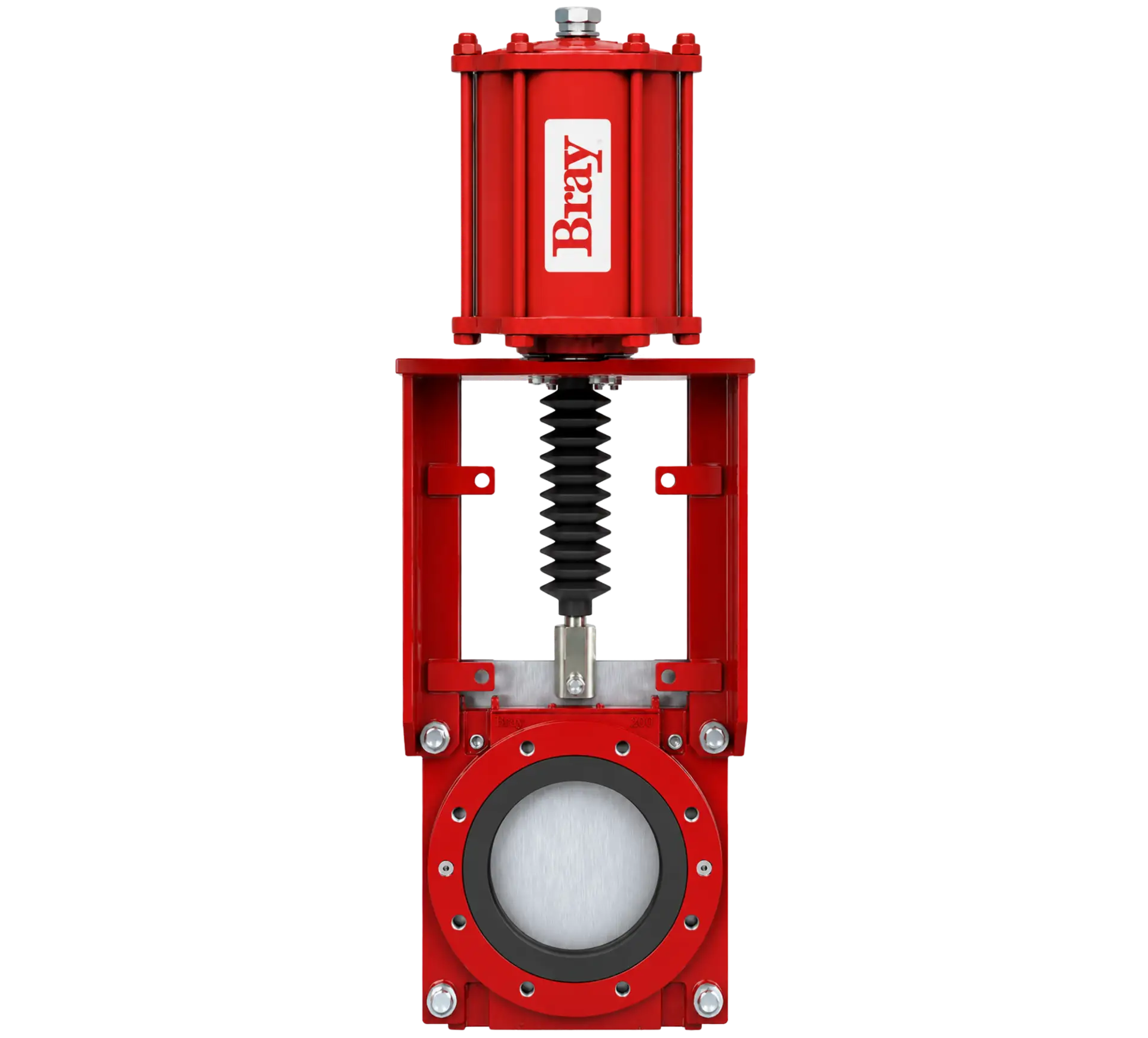

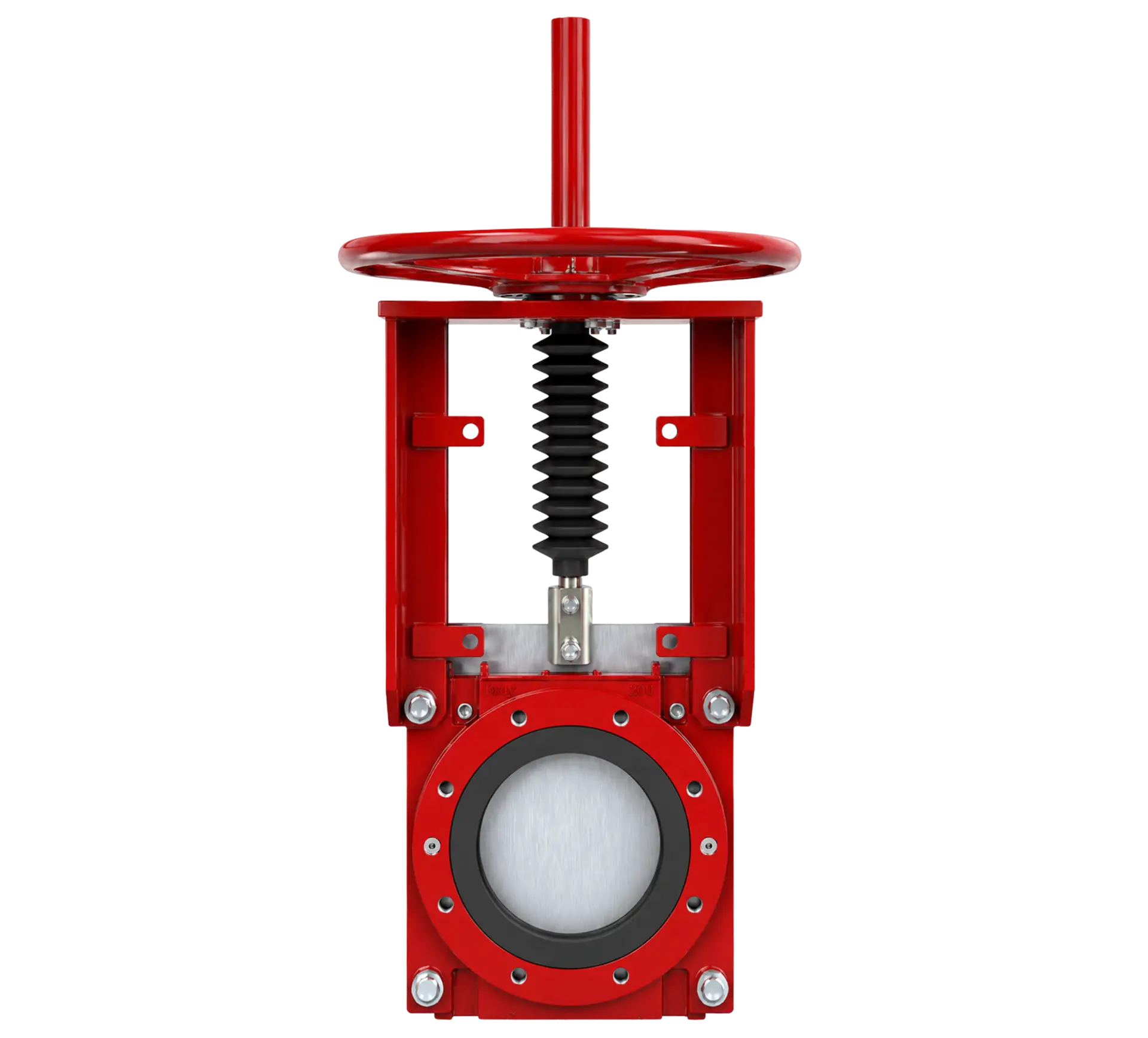

Válvula de Cuchilla Bidireccional con Cuerpo en Hierro Dúctil y Cuchilla en Acero Inoxidable

Descripción

La Válvula de Cuchilla Serie 768 es una solución diseñada para aplicaciones de manipulación de slurry de alta resistencia. Con una dimensión de wafer compacto de entrecaras, esta válvula brinda una solución eficaz que ahorra espacio para diversas necesidades de manipulación de slurry, está equipada con la tecnología SlurryShield de Bray y puede convertirse en un sustituto directo de las válvulas de cuchilla convencionales.

La válvula tiene un diseño que incorpora mangas gemelas de elastómero y una compuerta autolimpiante. La compuerta está diseñada para soportar 1.1 veces la presión nominal de la válvula, lo que garantiza su durabilidad en aplicaciones de alta presión. Es posible conseguir presiones nominales más elevadas con materiales de compuerta de mayor límite elástico, como el acero inoxidable Duplex 2205 o 17-4​​​​​​​PH. Gracias a que las mangas pueden reemplazarse en el lugar, la válvula puede volver a funcionar rápidamente y así asegurar una vida útil prolongada. Entre sus certificaciones se incluyen la CRN y la PED Categoría I Módulo A para líquidos del Grupo 2, con lo que se garantiza el cumplimiento de las normas y reglamentaciones de la industria.



ESPECIFICACIONES

Rango de tamaños

NPS 3 a 54 | DN 80 a 1350



Tipo de cuerpo

Tipo Lug-Bidireccional



Materiales del cuerpo

Hierro Dúctil ASTM A395 Gr-65-45-15



Materiales de la cuchilla

Acero Inoxidable 2205 Dúplex



Materiales del vástago

304 Acero Inoxidable



Material del Asiento

Caucho Natural



Sello secundario

EPDM



Presión operativa máxima permitida

3″ – 12″ 290 psi (20 bar)
14″ – 16″ 232 psi (16 bar)
20″ – 24″ 150 psi (10 bar)
26″ – 42″ 100 psi (7 bar)
44″ – 54″ 75 psi (5 bar)



Estándar de diseño

MSS SP81



Estándar de Prueba

MSS SP151



Cara a cara

Estándar d ela industria



Certificaciones

CRN y la PED Categoría I Módulo A



Opciones de actuador

Volante, engrane cónico, neumático, hidráulico, eléctrico



Aplicaciones

Manipulación de slurry de alta resistencia en sectores como la minería, los procesos HPAL/POX y la industria química

Soluciones

Agua y Aguas residuales, Alimentos y Bebidas, Energía, Minería, Petróleo y Gas, Pulpa y Papel,  Química y Petroquímica
