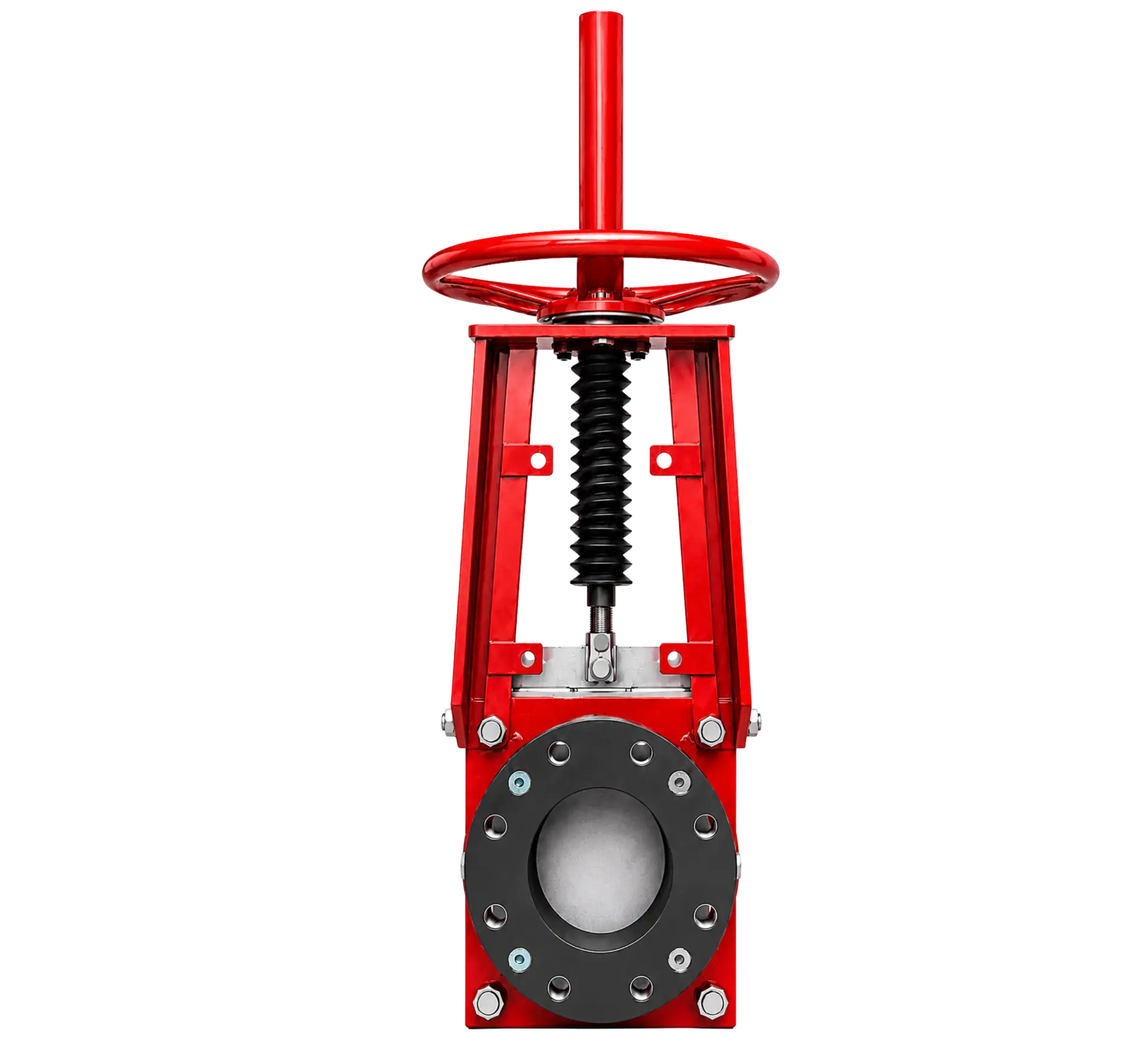

Válvula de Cuchilla Bidireccional con Cuerpo en Hierro Dúctil y Cuchilla Acero Inoxidable

Descripción

La Válvula para Slurry de Servicio Pesado Serie 762  equipada con la tecnología Bray Slurry Shield avanzada, asegura rendimiento y confiabilidad excepcionales. Previene con eficacia la acumulación de fluidos que suele impedir a otras válvulas de cuchillo brindar aislamiento confiable, y ofrece aislamiento bidireccional; esto muestra excelencia en tecnología de válvulas y la transforma en la opción preferida de las aplicaciones industriales exigentes.

Esta válvula, que está fabricada con hierro dúctil resistente, asegura la resistencia y longevidad en condiciones adversas. El cuerpo con estilo de brida atornillada de dos piezas aporta resistencia al diseño, además de facilitar y agilizar el mantenimiento. Las dos mangas elastoméricas proporcionan un componente reemplazable del armado y permiten al cuerpo, la entrada y los casquetes de conexión de la válvula tener un ciclo de vida útil prolongado. El diseño de paso completo, cuando está totalmente abierta, minimiza la resistencia a los fluidos de la tubería, a fin de optimizar la eficiencia del flujo. Las cubiertas protectoras superior e inferior estándares del vástago se integran en todos los modelos, a fin de prolongar el ciclo de vida, en especial, en entornos con tendencia a la suciedad y al polvo. Además, la válvula ofrece diversas opciones de contención de drenaje, entre ellas, una placa, una cámara y un recipiente de drenaje, que aportan más versatilidad en aplicaciones de manipulación de fluidos. La Serie 762 es versátil, y adecuada para diversas industrias, incluso minera, energética, de pulpa y papel, de alúmina, química y de cemento.



ESPECIFICACIONES

Rango de tamaños

NPS 3 a 54 | DN 80 a 1350



Tipo de cuerpo

Tipo Lug-Bidireccional



Materiales del cuerpo

Hierro Dúctil ASTM A395 Gr-65-45-15



Materiales de la cuchilla

Acero Inoxidable 2205 Dúplex



Materiales del vástago

304 Acero Inoxidable



Material del Asiento

Caucho Natural



Sello secundario

EPDM



Presión operativa máxima permitida

3″ – 12″ 290 psi (20 bar)
14″ – 16″ 232 psi (16 bar)
20″ – 24″ 150 psi (10 bar)
26″ – 42″ 100 psi (7 bar)
44″ – 54″ 75 psi (5 bar)



Estándar de diseño

MSS SP81



Estándar de Prueba

MSS SP151



Cara a cara

Estándar d ela industria



Certificaciones

CRN



Opciones de actuador

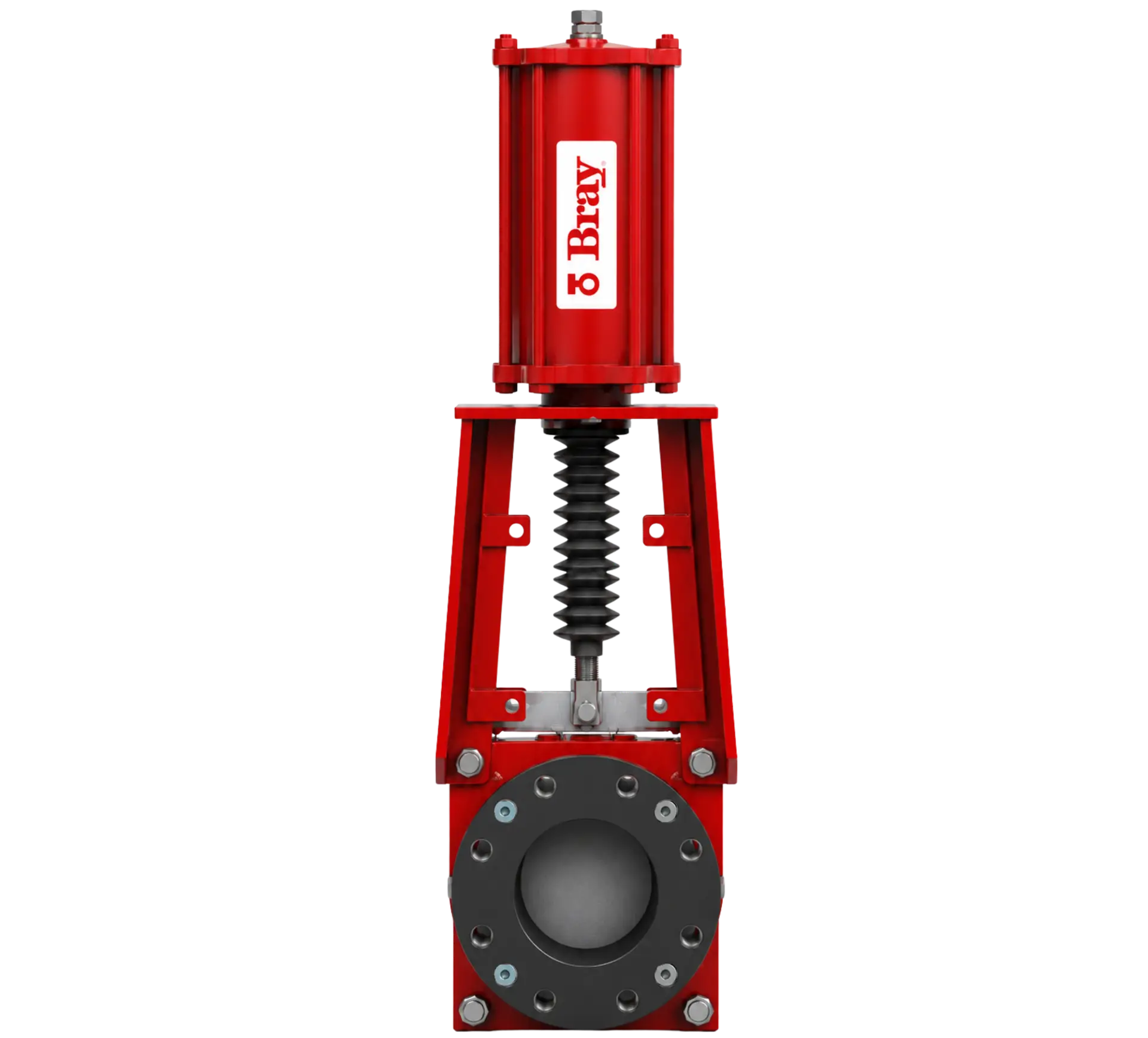

Volante, engrane cónico, neumático, hidráulico, eléctrico



Aplicaciones

Minería: molienda primaria, molienda secundaria, ciclón primario, ciclón secundario, celda de flotación, espesante, bomba de filtro
HPAL/POX: bombas de proceso para aplicaciones de autoclave

Soluciones

Agua y Aguas residuales, Alimentos y Bebidas, Azúcar y etanol, Energía, Minería, Petróleo y Gas, Pulpa y Papel,  Química y Petroquímica
