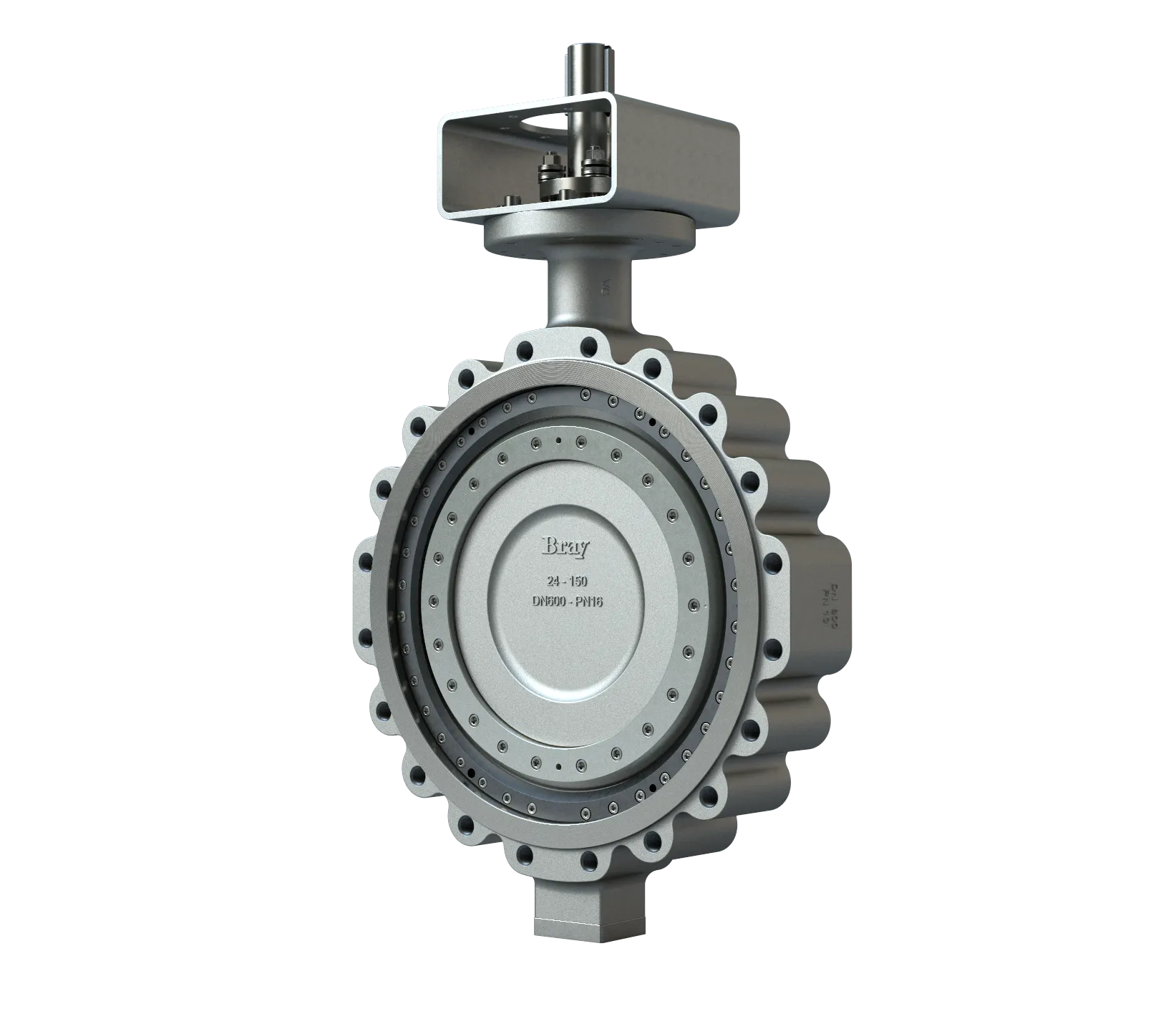

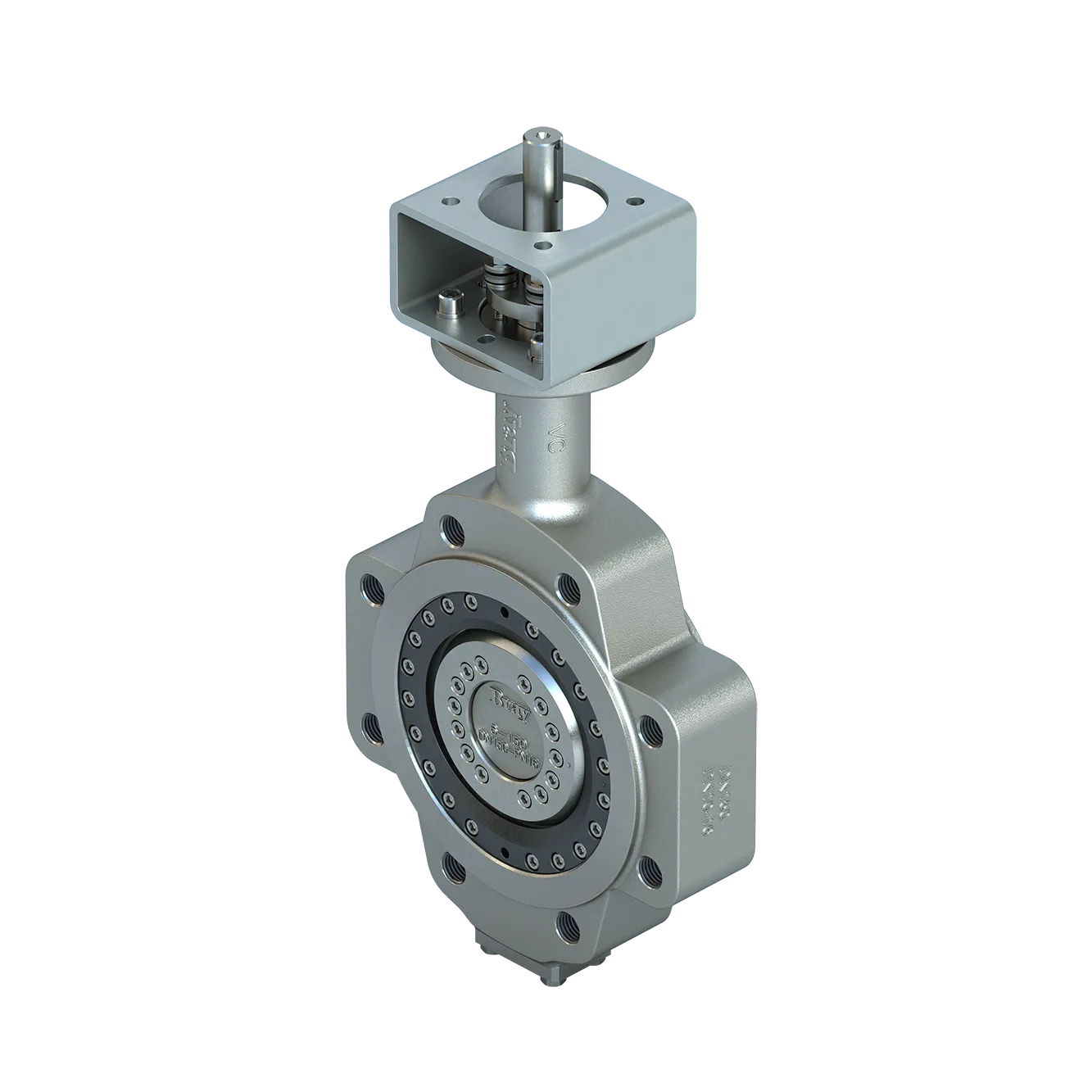

VÁLVULA MARIPOSA TRIPLE EXCENTRICIDAD TRI LOK ® - CX BRAY
Certificación de conformidad con SIL 3 y probada contra incendios para lograr un control de flujo industrial seguro y confiable
Prueba de emisiones fugitivas: certificación de conformidad con la Norma ISO 15848-1 de control de emisiones
Válvula de alto rendimiento para los sectores petroquímicos y de energía
Tri Lok® es la primera válvula de aislamiento para aplicaciones de vacío hasta alta presión. La junta metal-metal sin rozamiento proporciona un cierre bidireccional con cero fugas con un par mínimo, además está certificada a prueba de fuego. Comparada con una válvula de compuerta, de globo o de bola del mismo tamaño y clase de presión, la Tri Lok® permite ahorrar espacio y peso, al mismo tiempo que minimiza los costos de instalación y mantenimiento.
ESPECIFICACIONES
Rango de tamaños
DN 80 a 600
Rango de temperaturas
-60 °C a 400 °C
Presión operativa máxima permitida
40 bar
Tipo de cuerpo
Lug | Doble brida
Prueba de estanquidad
Cero Fugas Bidireccional | EN 12266 Calificación A
Diseño de Válvula
EN 12516-1 | EN 12569 | EN 593
Material estándar
EN 16668 | AD2000 W0
Marcado
EN 19 | DIN EN IEC 61406 | DIN 91406
Brida Superior
ISO 5211
Taladrado de la brida
EN 1092-1 PN 10 | PN 25 | PN 40
Declaración de Conformidad
CE | UKCA
Directiva de Equipos de Presión
2014/68/EU | PE(S)R
Directiva de Maquinaria
2006/42/EC
Explosión Atmosférica
ATEX (2014/34/EU)
Emisiones Fugitivas
ISO 15848-1 | TA-Luft VDI 2440
Nivel de Integridad de Seguridad
IEC 61508 Nivel 3 (compatible con SIL 3)
Materiales del cuerpo
Acero al Carbono | Acero Inoxidable
Materiales del disco
Acero al carbono, acero inoxidable
Materiales del vástago
410 Acero Inoxidable, XM-19 (Nitronic® 50)
Estándar de diseño
EN 12569 | EN 593 | NE 167
Materiales del asiento
Acero Inoxidable (Endurecido)
Aplicaciones
Almacenamiento de líquidos a granel, Procesamiento de negro de humo, Procesamiento de productos químicos, Vapor geotérmico, LNG/licuefacción, Generación de energía eléctrica
