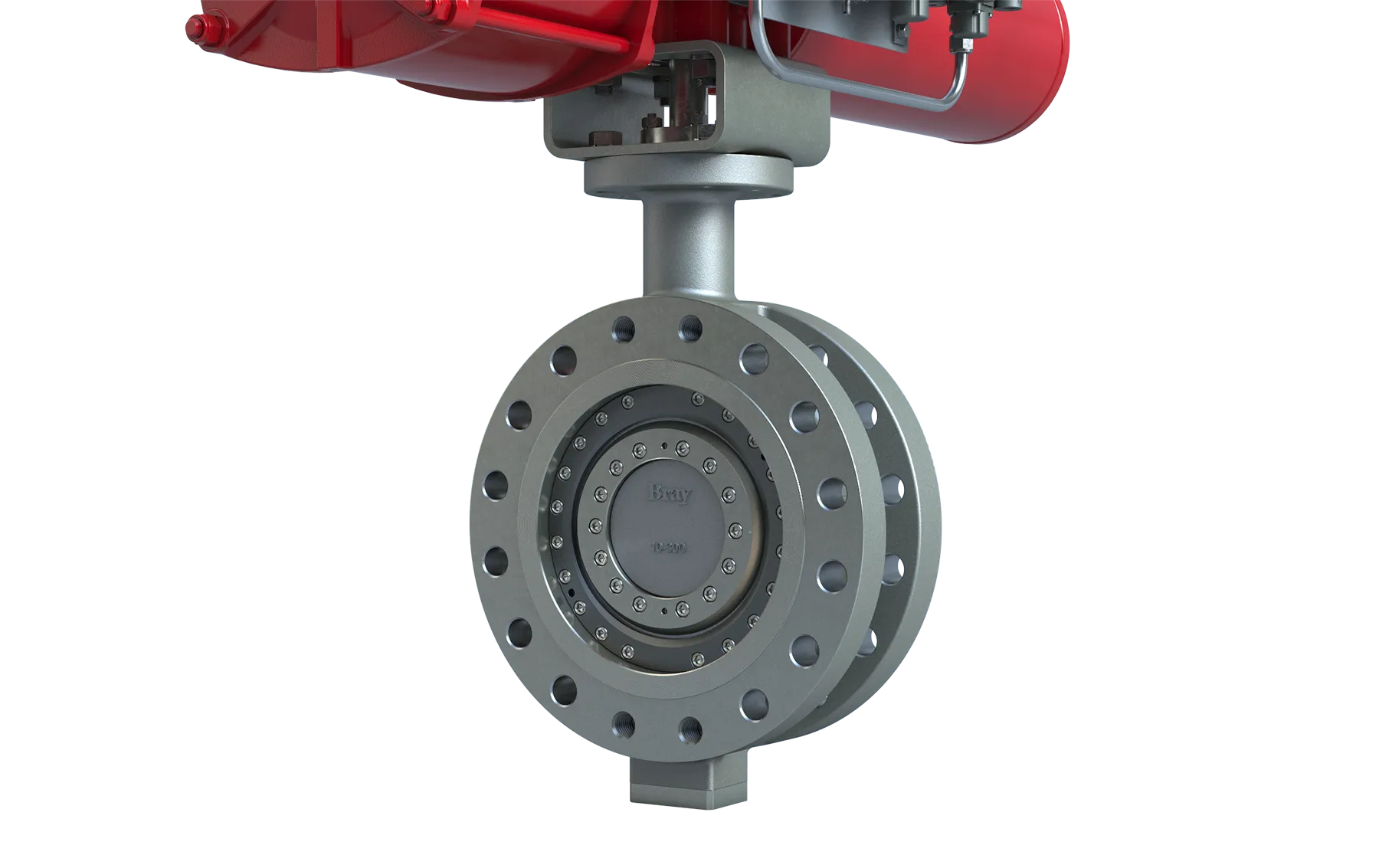

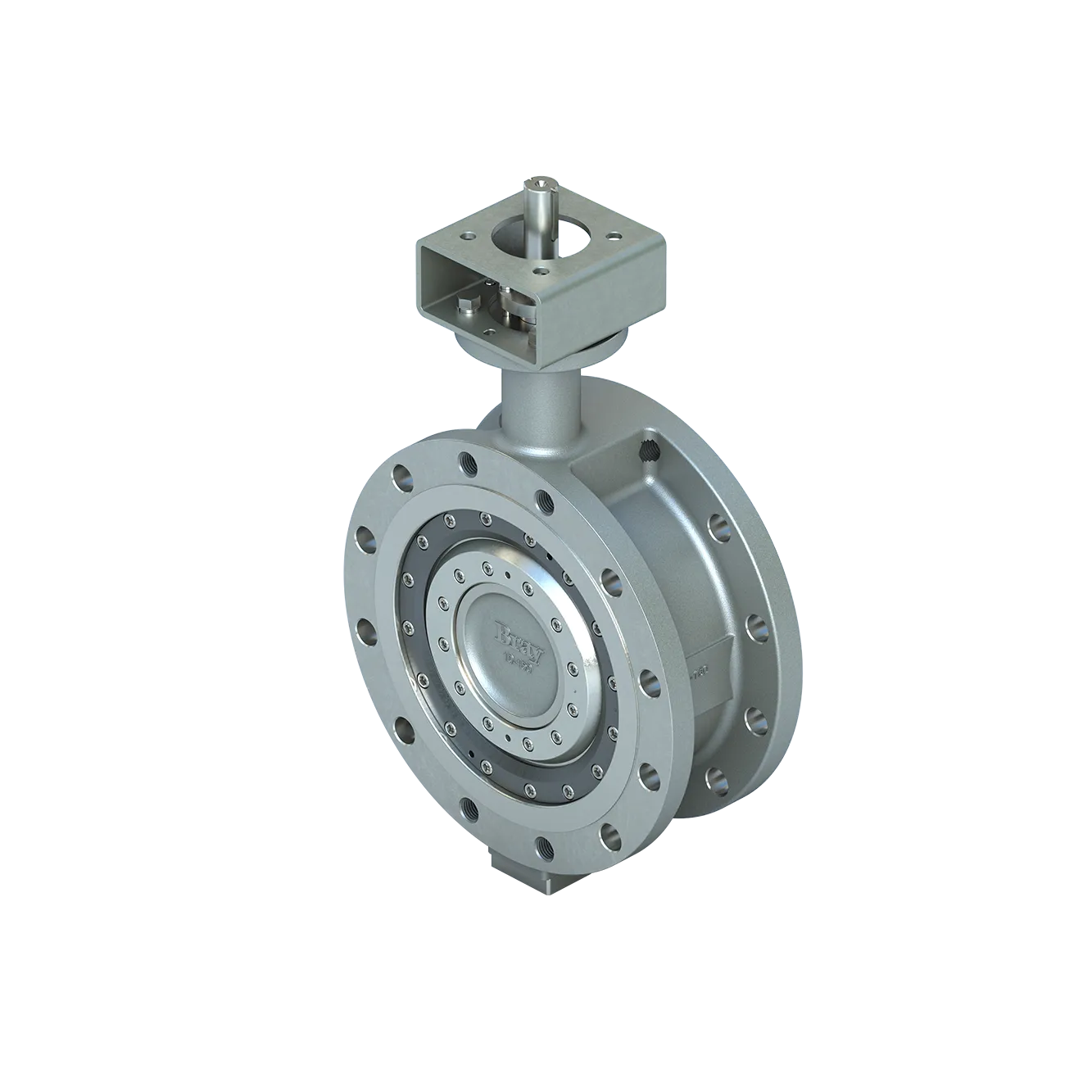

VÁLVULA MARIPOSA DE TRIPLE EXCENTRICIDAD TRI LOK BRAY
Válvula triple excéntrica con cero fugas y rendimiento confiable en condiciones extremas
La tecnología de sellado metal-metal garantiza un rendimiento bidireccional sin fugas
Diseñada para aplicaciones industriales de alta temperatura y alta presión
Bray se enorgullece de ofrecer la válvula de mariposa triple excéntrica Tri Lok, una excelente válvula de aislamiento, adecuada para aplicaciones de vacío a alta presión e ideal para aplicaciones que requieren cero fuga absoluta. En comparación con las válvulas esclusa, de globo o esférica del mismo tamaño y presión, la Tri Lok ofrece ahorro de espacio y peso y minimiza los costos de mantenimiento e instalación.
El sellado de metal a metal, sin caucho, de Tri Lok garantiza fuga cero con torsión mínima y es a prueba de incendios. El anillo de retención garantiza un sellado periférico uniforme con el asiento, para lograr un cierre total, independientemente de la dirección del flujo. Tri Lok ofrece un anillo de retención de metal sólido diseñado para aplicaciones de alta temperatura y servicio severo, para garantizar un rendimiento de sellado confiable en todo el rango de temperatura/presión.
Tri Lok de Bray es la única válvula en su clase con una conexión de vástago/disco estriada. La conexión Tri Lok permite movimiento axial del disco independiente del vástago, para que el anillo del sello y el asiento se mantengan en posición y no se vean afectados por fluctuaciones de temperatura y efectos de la presión en la válvula. Este diseño evita los problemas de desalineación que generalmente causan los discos y vástagos conectados de manera rígida, para ofrecer la máxima resistencia. La conexión con tolerancia mínima entre el disco y el vástago minimiza la histéresis.
Geometría de triple excentricidad
La válvula de triple excentricidad cuenta con un vástago que se compensa en ambos ejes X (1) e Y (2) de la línea central de la válvula mariposa. Esto produce un movimiento similar al de leva durante la operación de la válvula. La tercera compensación (3) consta de un perfil cónico inclinado, fresado en la superficie de sellado de la válvula, lo que permite la conexión giratoria y la desconexión del asiento y anillo de sello sin interferencias. Esta triple excentricidad elimina el deslizamiento entre el asiento y anillo de sello durante el recorrido de la válvula, lo que reduce el desgaste del asiento y el sello, y extiende la vida útil.
Una vez que el asiento y anillo de sello estén completamente conectados, se aplica torque para crear un sellado de metal a metal bidireccional, cero fuga. Por ese motivo, las válvulas de triple excentricidad generalmente se definen como "válvula de torsión" (torque seated), y no "válvula de asiento" (position-seated) como en el caso de productos resilientes o de alto rendimiento.
ESPECIFICACIONES
Rango de tamaños
NPS 3 a 48 / DN 80 a 1200
Tamaños más grandes disponibles bajo petición
Materiales del cuerpo
Acero al carbono, acero inoxidable
Otros materiales cuando se solicita
Rango de temperaturas
-320 °F a 842 °F (-196 °C a 450 °C)
Temperaturas más altas a pedido
Materiales del vástago
17-4PH, Acero Inoxidable 410, XM-19 (Nitronic 50)
Presión operativa máxima permitida
ASME Clase 150, 300, 600, 900
EN 1092 PN 10, 16, 25, 40, 63, 100, 150
Materiales del asiento
316 acero inoxidable endurecido
Clasificación de cierre
Cero fuga
Materiales del disco
Acero al carbono, acero inoxidable
Otros materiales cuando se solicita
Tipo de cuerpo
Orejada, Wafer, Doble Brida, Entrada, Tope de Soldadura
Estándar de diseño
API 609, ASME B16.34, ASME VIII, API 600
Taladrado de la brida
ASME B16.5, ASME B16.47, EN 1092, ISO 7005
Ensayos estándar
ISO 5208, EN12266-1, API 6D, API 598, BS 6755
Certificaciones
ABS, API 607, ATEX, CRN, ISO 10497, PED, PE(S)R, SIL, TR CU, TSG
Cara a cara
API 609, ASME B16.10, ISO 5752, EN 558
Norma sobre emisiones fugitivas
ISO 15848-1, API 641, TA Luft
Aplicaciones
Almacenamiento de líquidos a granel, petróleo y gas, almacenamiento de gas natural licuado, sistemas de distribución de vapor, generación de energía eléctrica, vapor geotérmico, azúcar y etanol, licor de pulpa y papel, refinamiento, procesamiento químico, agua y aguas residuales, separación de aire, servicios criogénicos
