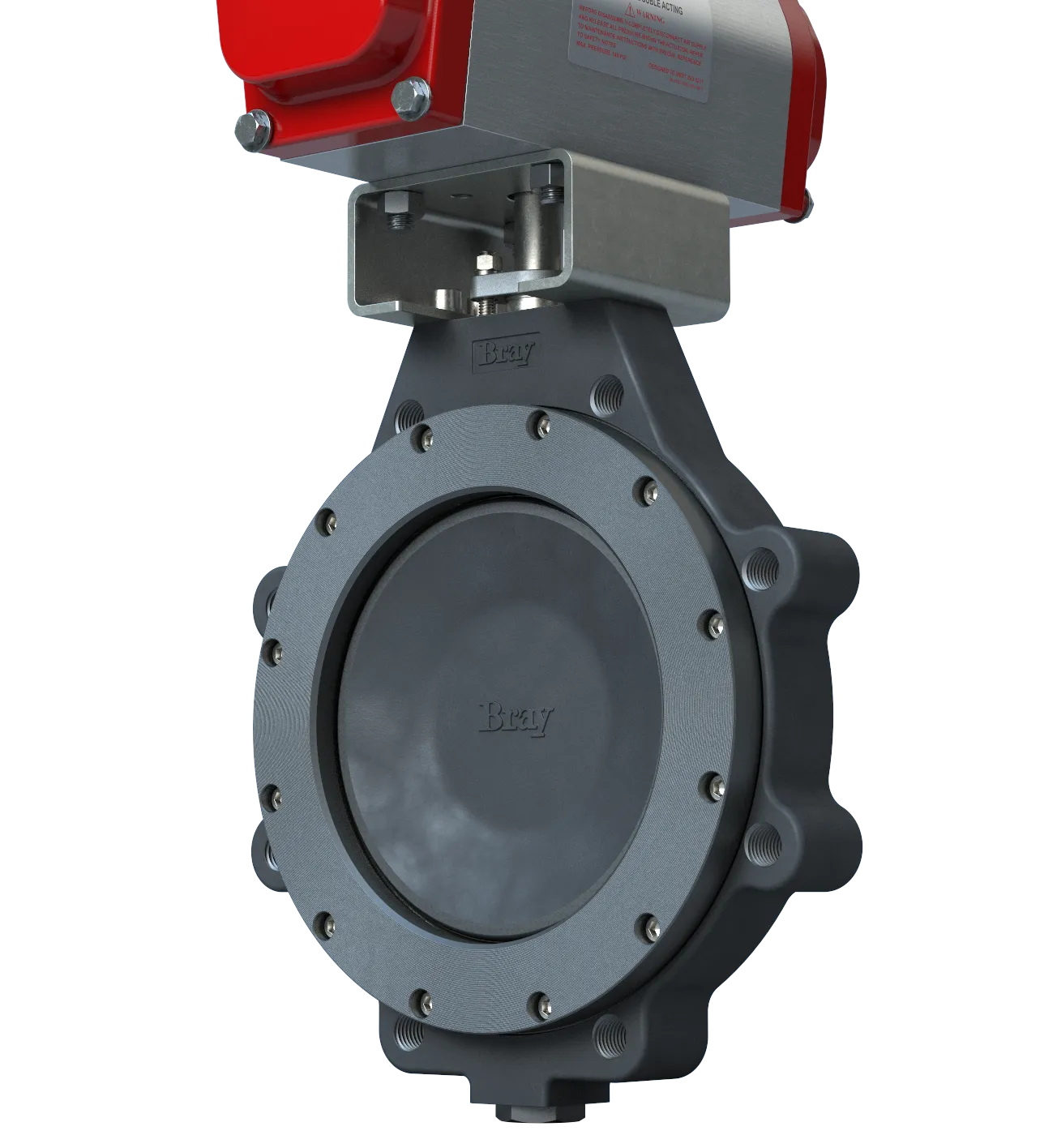

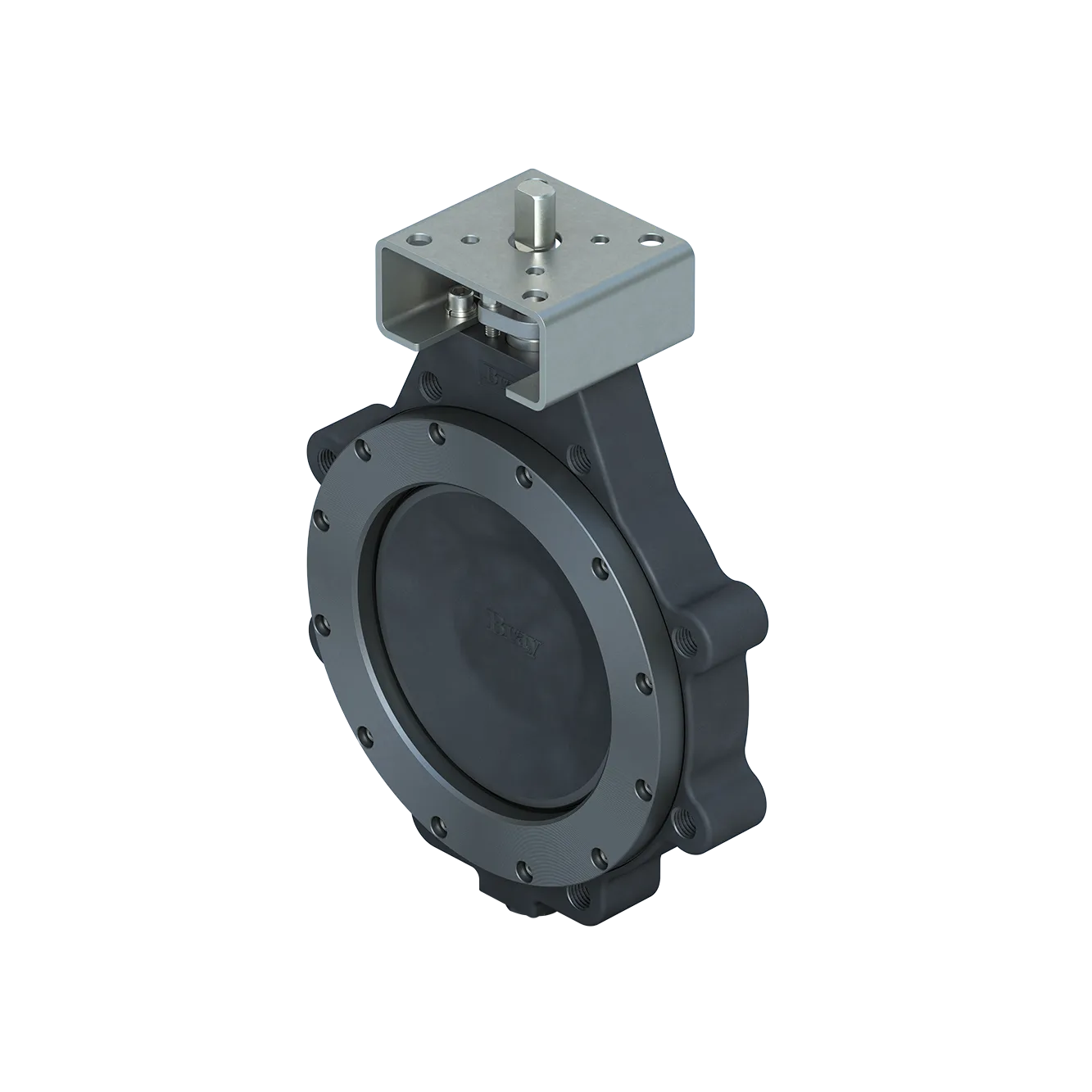

VÁLVULA MARIPOSA DE ALTO RENDIMIENTO SERIE MCCANNALOK CON ASIENTO DE METAL BRAY
Válvula de Alto Rendimiento Diseñada para Brindar Resistencia y Durabilidad a Largo Plazo
Certificación ASME Clase 150-600 con asiento Inconel® 718 para brindar durabilidad y un rendimiento confiable
Válvula con asiento de metal McCannalok de Bray para aplicaciones de alta temperatura
El rendimiento de la válvula mariposa de alto rendimiento con asiento de metal Bray/McCannalok ha sido probado exhaustivamente en nuestro laboratorio de pruebas y centro tecnológico de vanguardia. El asiento de metal Inconel® 718 ha sido contorneado para ofrecer control, resistencia y flexibilidad en aplicaciones de alta temperatura. El procedimiento de validación de diseño de The Technology Group incluye pruebas de ciclo, torque y fugas para garantizar una vida útil prolongada.
Especificaciones
Rango de tamaños
NPS 2½ a 30 / DN 65 a 750
Materiales del cuerpo
Acero inoxidable, acero al carbono
Rango de temperaturas
Capacidades de hasta 900 °F (482 °C)
Validadas por por 3ros.
Materiales del vástago
Acero inoxidable 17-4 PH: ASTM A564 tipo 630 H1150D
Acero inoxidable: ASTM A479 316 endurecido en frío Nivel 1
Presión operativa máxima permitida
ASME Clase 150, 300, 600
Materiales del asiento
Inconel® 718
Clasificación de cierre
Clase IV
Materiales del disco
Acero inoxidable nitrurado, ASTM A351 CF8M
Tipo de cuerpo
Tipo wafer, orejada, doble brida
Estándar de diseño
ASME B16.34, ASME VIII, API 609
Taladrado de la brida
ASME B16.5, EN 1092
Ensayos estándar
ANSI/FCI 70-2-2013, IEC 60534-4
Certificaciones
ABS, DNV, PED, PE(S)R
Cara a cara
API 609, ISO 5752
Norma sobre emisiones fugitivas
ISO 15848-1, API 641
Aplicaciones
Alta temperatura, abrasivos, aceite caliente, gas y aire caliente, vapor saturado, lechadas, procesamiento químico, modulación y control
