VÁLVULA MARIPOSA DE ALTO RENDIMIENTO SERIE MCCANNALOK BRAY
Válvulas de cero fugas con certificación API 607 para aplicaciones de alta presión y alta temperatura
Alta presión, alta temperatura, válvulas mariposa de cero fuga
Diseñadas para alta presión, alta temperatura y necesidades industriales críticas
La válvula mariposa de alto rendimiento McCannalok (también conocida como válvula mariposa de doble excentricidad) presenta un innovador diseño que ofrece confiabilidad sólida y mantenimiento extremadamente fácil en el campo. Pruebas internas e independientes demuestran la capacidad de vida útil superior de las válvulas de la Serie McCannalok con cierre hermético.
El diseño exclusivo y patentado de la válvula McCannalok recibió el premio Vaaler Award de Chemical Processing al mejor producto poco después de su presentación en el mercado. El diseño simple e innovador ofrece confiabilidad sólida y mantenimiento extremadamente fácil en el sitio de trabajo.

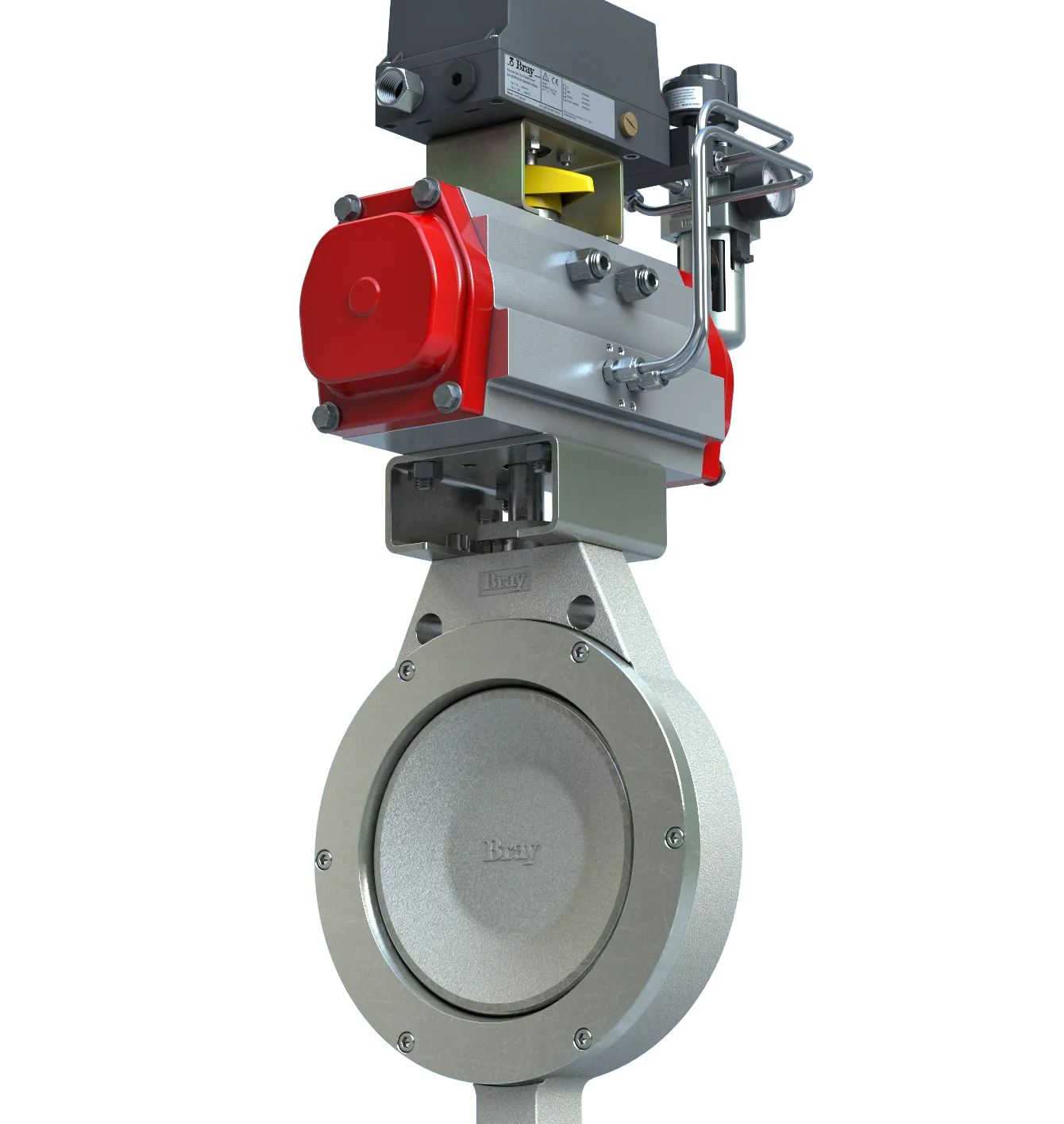

Pruebas internas e independientes han demostrado la capacidad de vida útil superior con cierre hermético luego de más de 100.000 ciclos. Las válvulas Bray/McCannalok de la Serie 40 pueden automatizarse a bajo costo con cualquier actuador neumático o eléctrico de Bray. La válvula de alto rendimiento McCannalok brinda la más alta calidad y el más alto valor disponibles para sus requisitos. Luego de una prueba de más de 100.000 ciclos a 720 psi (49.6 bar), el asiento permaneció en excelentes condiciones, y siguió brindando un sello bidireccional de cero fugas. Incluso después de más de 878.000 ciclos a 2 psi (0.1 bar), la válvula de alto rendimiento McCannalok continuó brindando un sello de cero fugas en ambas direcciones.
Especificaciones
Rango de tamaños
NPS 2 a 66 / DN 50 a 1500
Materiales del cuerpo
Acero al carbono, acero inoxidable, bronce al níquel aluminio
Materiales del vástago
Acero inoxidable
Presión operativa máxima permitida
Serie 40/41 ASME clase 150
Serie 42/43 ASME clase 300
Serie 44/45 ASME clase 600
Serie 4A/4B ASME clase 150/300
EN 1092 PN 10, 16, 25, 40, 63, 100
Materiales del asiento
RTFE con energizante resiliente, PTFE con energizante resiliente
A prueba de incendios: RTFE e Inconel® con energizante resiliente
Clasificación de cierre
Cero fuga
Materiales del disco
Acero inoxidable, bronce al níquel aluminio

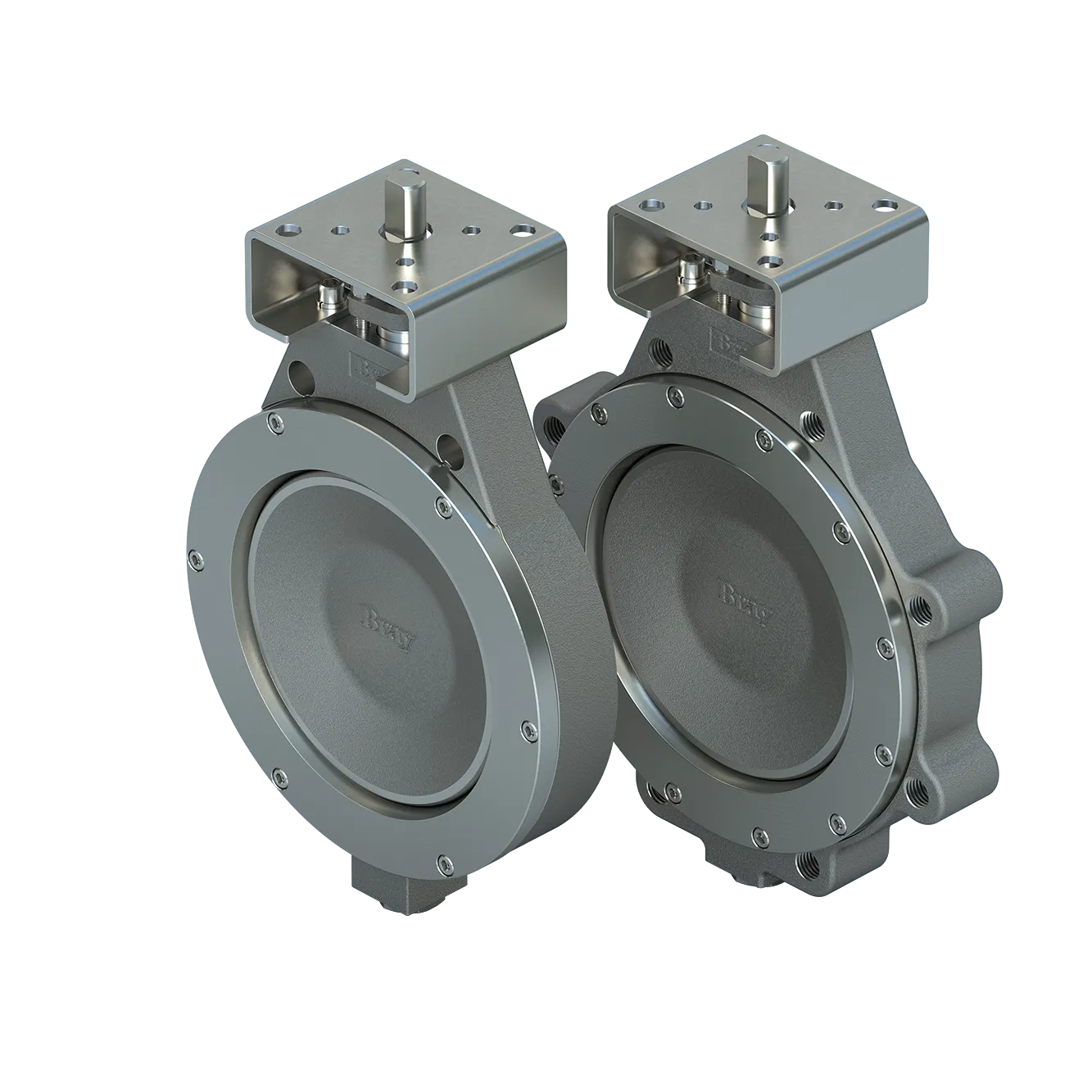

Tipo de cuerpo
Tipo wafer, orejada, doble brida
Estándar de diseño
ASME B16.34, ASME VIII, API 609
Taladrado de la brida
ASME B16.5, EN 1092
Ensayos estándar
API 598
Certificaciones
ABS, API 607, ATEX, Bureau Veritas, CCS, DNV, ISO 10497, NSF 61/372, PED, PE(S)R, SIL
Cara a cara
API 609
Norma sobre emisiones fugitivas
ISO 15848-1, API 641
Rango de temperaturas
-62 °F a 500 °F (-52 °C a 260 °C)
Aplicaciones
Alta presión, alta temperatura, servicio crítico
