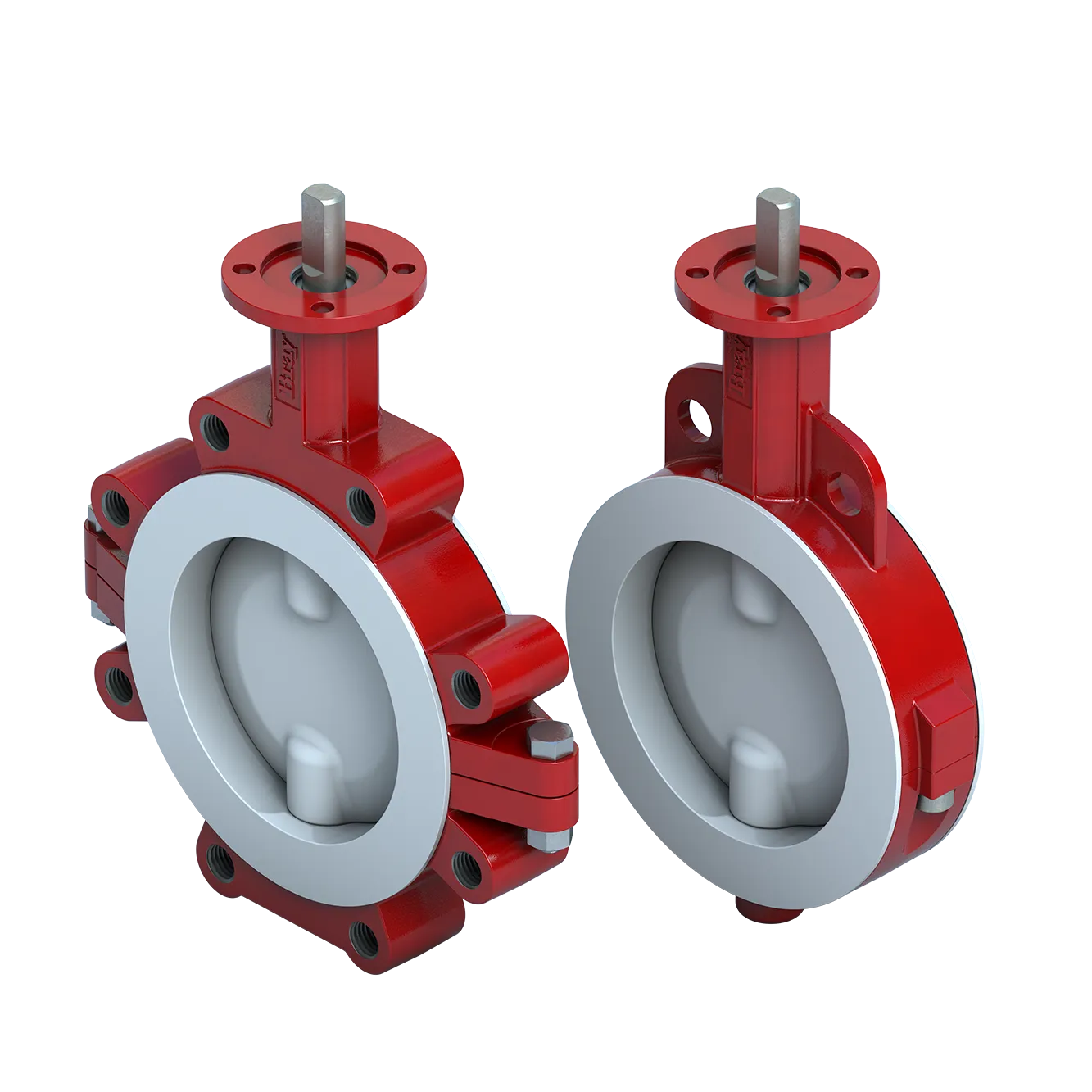

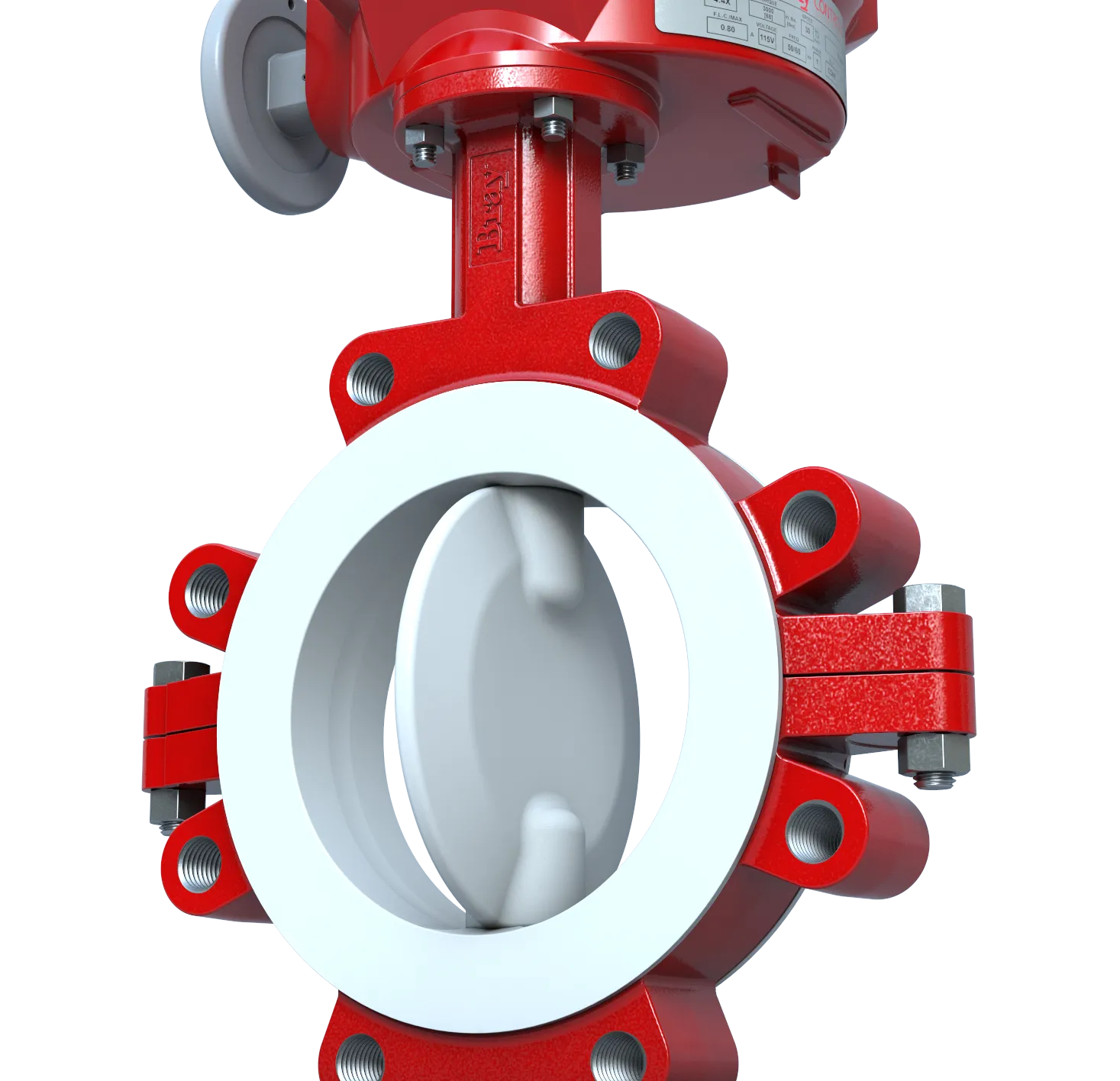

VÁLVULA MARIPOSA CON REVESTIMIENTO DE PTFE SERIE 22/23 BRAY
Válvula mariposa con asiento resiliente para aplicaciones de fluidos corrosivos
Diseñada para resistir a sustancias químicas agresivas con un rendimiento confiable y diversas opciones de materiales
Válvula mariposa con revestimiento de PTFE para resistencia a la corrosión y vida útil prolongada
La válvula mariposa con revestimiento Serie 22/23 de Bray cuenta con un diseño de última generación que ofrece una excelente protección de cierre (cierre hermético) y altos valores de Cv con una vida útil excepcionalmente prolongada. La válvula mariposa con asiento resiliente de la Serie 22/23 está disponible en una variedad de materiales, que incluyen PTFE, PFA, acero inoxidable, UHMWPE y aleaciones especiales para adaptarse a una amplia gama de requisitos del cliente.
Especificaciones
Rango de tamaños
NPS 2 a 24 / DN 50 a 600
Materiales del cuerpo
Hierro dúctil, acero al carbono, acero inoxidable
Rango de temperaturas
0 °F a 392 °F (-18 °C a 200 °C)
Materiales del vástago
Acero inoxidable 17-4 PH
Presión operativa máxima permitida
150 psi (10 bar)
Materiales del asiento
PTFE, PTFE conductivo, UHMWPE
Clasificación de cierre
Hermético bidireccional
Materiales del disco
Acero inoxidable, PTFE/SS, PFA/SS, UHMWPE/SS, UHMWPE/DI, Hastelloy®, titanio
Tipo de cuerpo
Tipo wafer, orejada
Taladrado de la brida
ASME B16.1 Clase 125, ASME B16.5 Clase 150, EN 1092 PN 10, 16
Ensayos estándar
MSS SP-61, API 598, EN 12266-1
Material del energizador del asiento
Silicona | FKM
Certificaciones
ABS, ATEX, Bureau Veritas, DNV, PED, PE(S)R, SIL
Cara a cara
MSS SP-67, API 609 categoría A, EN 558 Serie 20
