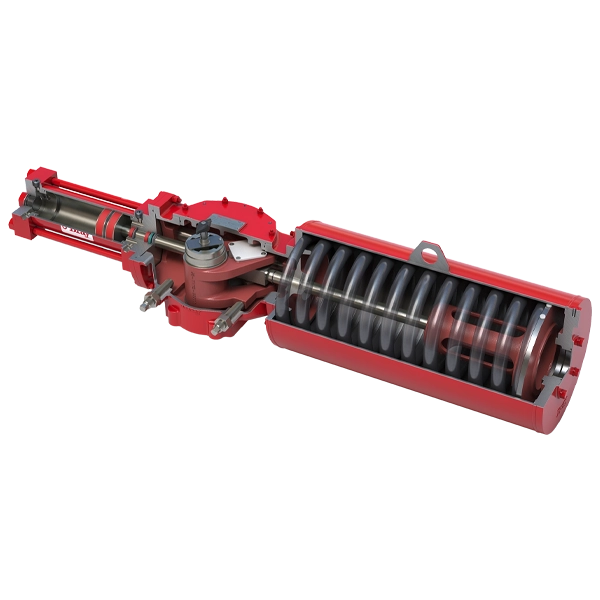

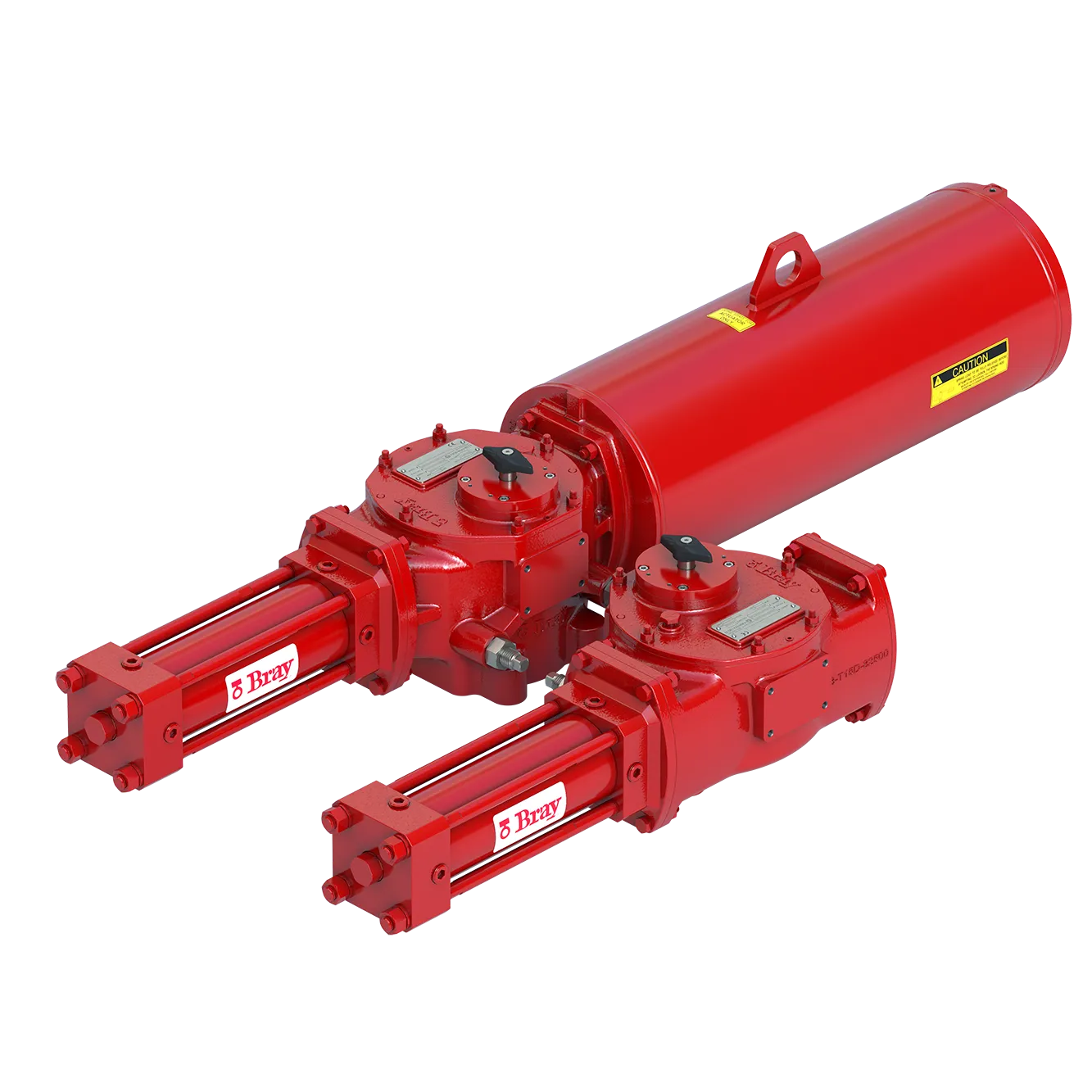

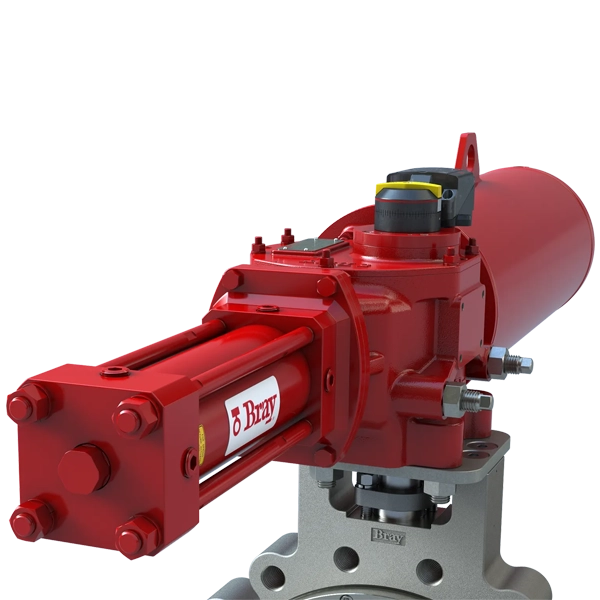

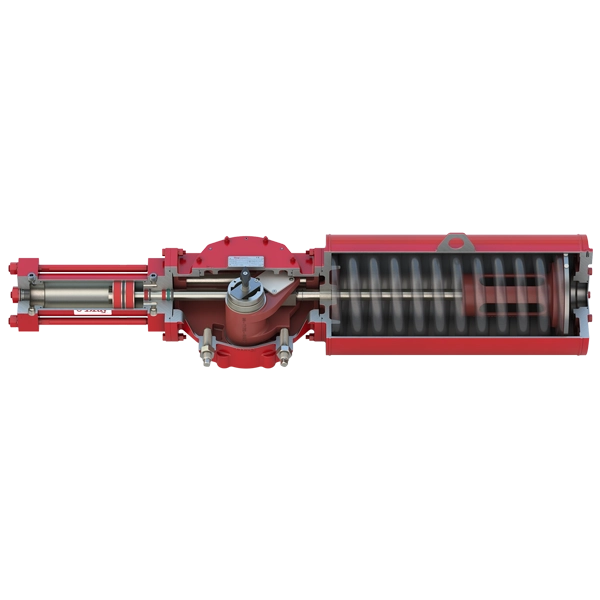

ACTUADOR DE YUGO ESCOCÉS HIDRÁULICO SERIE 98H BRAY
Actuador hidráulico modular diseñado para montaje directo
Diseñado para alto par y eficiencia con diseño hidráulico modular
Actuador hidráulico de montaje directo para automatización de válvulas flexible
La excelencia en diseño y la fabricación de precisión de Bray han producido el actuador hidráulico Serie 98, parte de nuestra línea de productos modulares, totalmente configurables, optimizados para el montaje directo en válvulas de Bray, para ofrecer flexibilidad y eficiencia a un menor costo. Los actuadores de la Serie 98 fueron diseñados principalmente para operación hidráulica a una presión máxima de 3000 psi (207 Bar) y para un rango de temperatura de -50 °F (-46 °C) a 212 °F (+100 °C).
Características
Diseño compacto que ofrece alta relación torque - peso
El diseño modular ofrece una configuración simple en el sitio de trabajo
Alineación del módulo garantizada por anillos de centrado mecanizados con precisión
Salida del torque de 1.629 a 885.100 in-lb (187 a 100.000 Nm)
Torque final del resorte de 2.744 a 445.261 in-lb (310 a 50.306 Nm)
Recubrimiento de epoxi/poliuretano estándar de primer nivel
Condiciones operativas
Rango de presión: 500 - 3000 psi (35 - 207 bar)
Producto: líquido hidráulico
Opciones de rango de temperatura:
Estándar: -20 °F a 212 °F (-29 °C a 100 °C)
Temperatura baja: hasta -50 °F (-46 °C)
PED: -20 °F a 176 °F (-29 °C a 80 °C)
Base de torque: dimensiones de montaje según ISO 5211: 2001(E)
Accesorios: accesorios con eje montados conforme a NAMUR-VDE
Prueba de rendimiento: EN 15714-4:2009
Protección de entrada: IP67M e IP68 por IEC 60529
Seguridad: adecuado para ATEX, SIL 3, PED a pedido
ESPECIFICACIONES
Torque de salida
1,629 a 885,100 in-lb
(187 a 100,000 Nm)
Opciones de control
Encendido/apagado, estrangulamiento, accionamiento directo, retorno con resorte
Rango de temperaturas
-50 °F a 212 °F
(-46 °C a 100 °C)
Fuente de alimentación
Hidráulico
Presión operativa máxima permitida
500 - 3000 psi
(35 - 207 bar)
Clasificación de la carcasa
IP66/IP67M por IEC 60529
Montaje
ISO 5211: 2001(E), MSS SP-101-1989
Producto abastecido
Líquido hidráulico (acabado estándar) - ISO VG 32/46, ISO-L-HV, punto de ignición > 157 °C
Certificaciones
ATEX, PED, SIL 3
Ensayos estándar
EN 15714-4:2009
Opciones
Yugo simétrico, yugo inclinado, detención extendida, interrupción hidráulica, pernos roscados, interrupción impulsada por engranes con pernos roscados, amortiguador hidráulico, recorrido parcial/bloqueo
Compatibilidad de la válvula
Válvulas esféricas, válvulas mariposa
Aplicaciones
Cierre de emergencia
