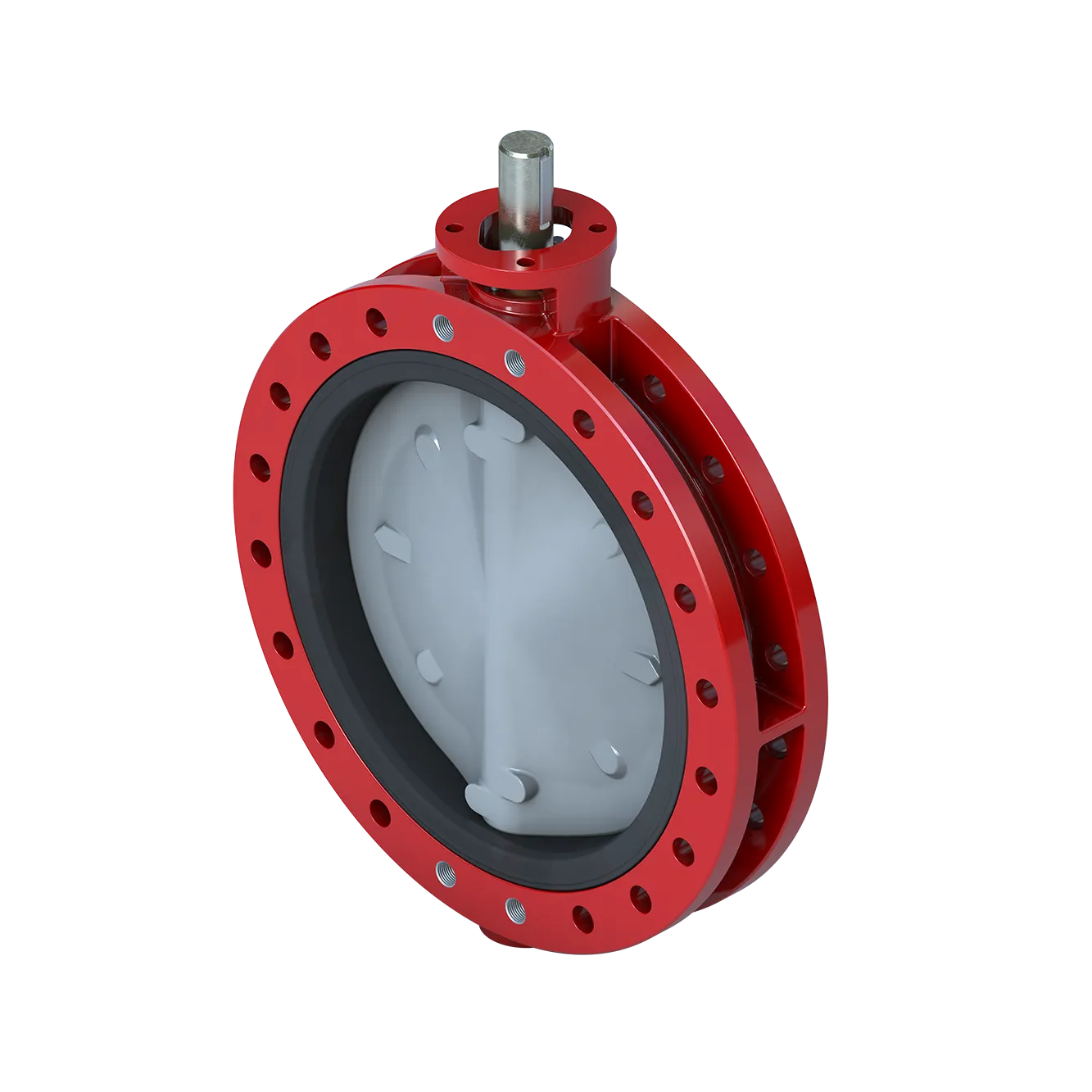

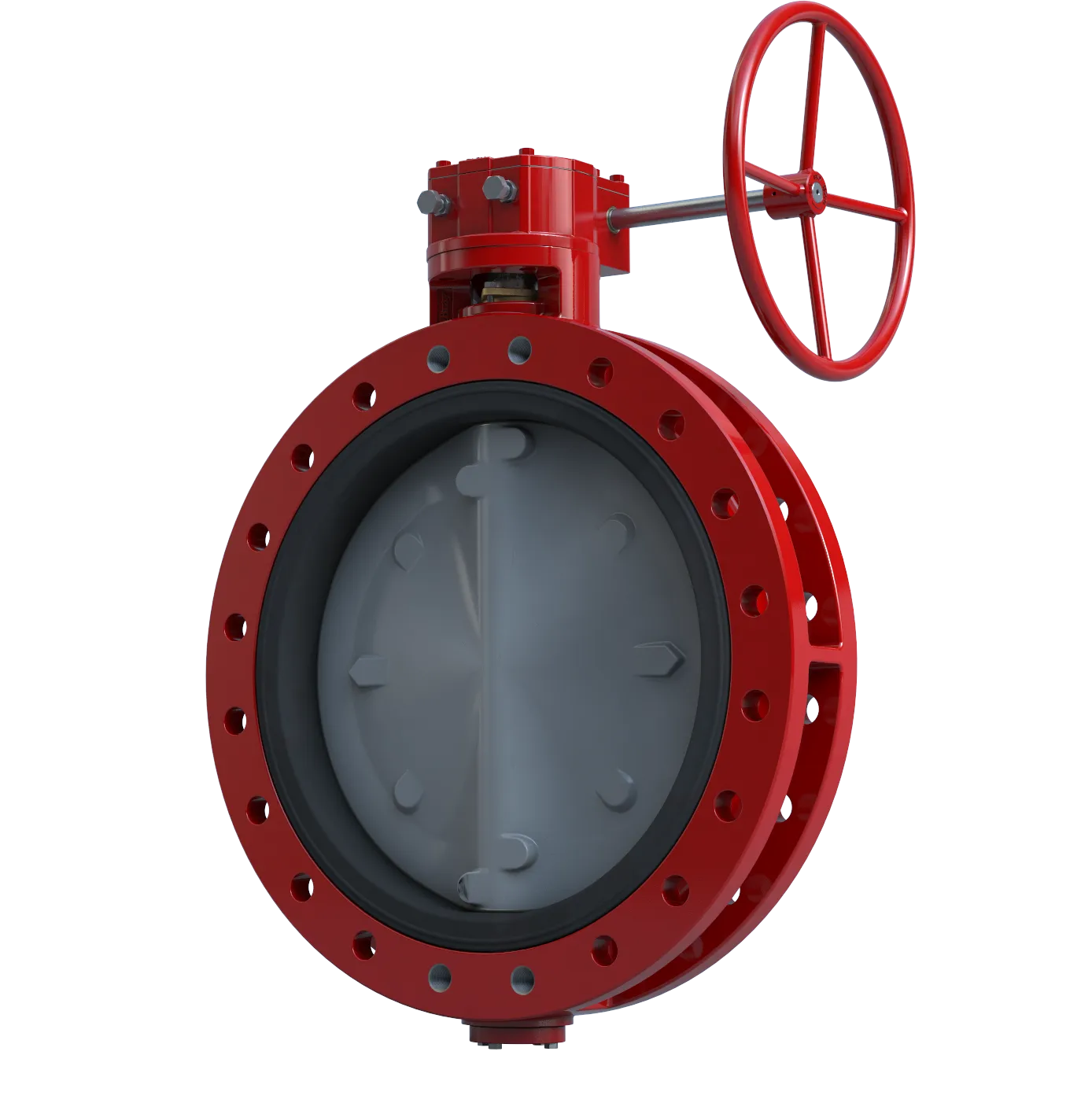

VÁLVULA MARIPOSA CON ASIENTO RESILIENTE SERIE 36H BRAY
Servicio de final de línea y cierre bidireccional
Válvulas con asiento resiliente de doble brida
Válvulas mariposa con asiento resiliente de alta presión para rendimiento óptimo
Bray Controls ofrece una línea de válvulas mariposa manuales de alta presión, de calidad superior, que cumplen con muchos de los requisitos actuales en la industria de la producción. Las válvulas mariposa con asiento resiliente de gran diámetro y doble bridado de la Serie 36H están especificadas para servicio de extremo de línea, y perforada y roscada de conformidad con los patrones de brida ASME Clase 125/150 y PN16.
ESPECIFICACIONES
Rango de tamaños
NPS 24 a 60 / DN 600 a 1500
Materiales del cuerpo
Hierro dúctil
Rango de temperaturas
-20 °F a 250 °F (-29 °C a 121 °C)
Presión operativa máxima permitida
232 psi (16 bar)
Servicio de extremo de línea: 150 psi (10 bar)
Materiales del vástago
Acero inoxidable 17-4 PH
Clasificación de cierre
Hermético bidireccional
Materiales del disco
Hierro dúctil recubierto con nylon 11, acero inoxidable 316
Tipo de cuerpo
Completo bridado
Taladrado de la brida
ASME B16.1 clase 125, ASME B16.5 clase 150, ASME B16.47
Ensayos estándar
MSS SP-61, API 598, EN 12266-1
Certificaciones
ATEX, NSF 61/372, PED, PE(S)R, SIL
Cara a cara
API 609 categoría A, EN 558 serie 20
Materiales del asiento
EPDM adherido, BUNA-N adherido
Aplicaciones
Alta presión, climatización, servicio de extremo de línea
