VÁLVULA MARIPOSA CON ASIENTO RESILIENTE SERIE 31W/3L BRAY
Garantice un sello hermético y un cierre confiable para fluidos corrosivos e industriales
Válvulas con certificación CE/PED para aislamiento y automatización eficientes de líneas
Válvulas duraderas para aplicaciones de alto ciclaje en sistemas de gas agrio y vapor
Las válvulas mariposa de asiento resiliente de la Serie 3W/3L de Bray cuentan con un cuerpo de una pieza con un asiento moldeado para aumentar la clasificación de presión del producto y la capacidad de operar en aplicaciones de mayor velocidad. La 3W/3L ofrece un diseño de vástago pasante de alta resistencia que utiliza una conexión interna de disco a vástago para reducir la histéresis.

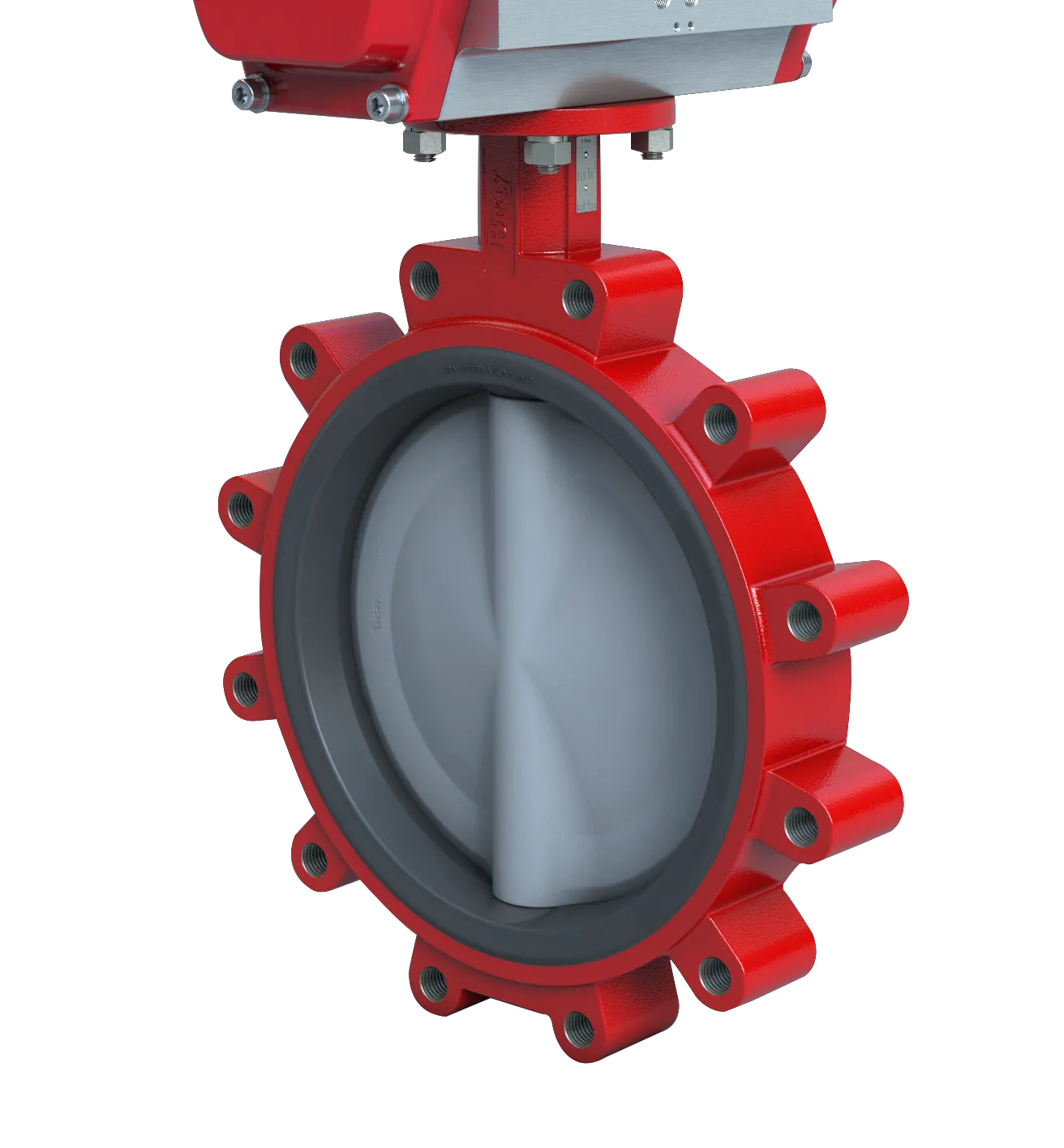

La Serie 3W/3L está diseñada para proporcionar un cierre hermético bidireccional y aislamiento de los medios de la línea del vástago o el cuerpo de la válvula. Disponible en elastómeros Buna-N y EPDM, así como en materiales del disco recubiertos de nylon y de acero inoxidable, ofrece una plataforma sólida para una variedad de aplicaciones. La brida superior ISO 5211 permite una fácil automatización de la actuación neumática o eléctrica para aplicaciones de encendido/apagado o de modulación.
ESPECIFICACIONES
Rango de tamaños
NPS 2 – 24, DN50 - DN600
Materiales del cuerpo
Hierro fundido, hierro dúctil
Rango de temperaturas
-20 °F a 250 °F (-29 °C a 121 °C)
Materiales del vástago
Acero inoxidable
Presión operativa máxima permitida
Máximo 250 psi (17.2 bar)
Materiales del asiento
EPDM, BUNA-N
Clasificación de cierre
Hermético bidireccional
Estándar de diseño
API 609, categoría A, EN 593, MSS SP-67
Taladrado de la brida
API 609, categoría A, ASME B16.1 clase 125, ASME B16.5 clase 150, AS 2129 tabla D y E, EN 1092 PN6, PN10, PN16, JIS 10K
Ensayos estándar
API 598, ISO 5208, EN 12266-1, MSS SP-61
Certificaciones
Aprobación de tipo ABS, CE/PED, CRN, FDA, ANSI/NSF 372, ANSI/NSF-61
Cara a cara
API 609 categoría A, EN 558 serie 20
Tipo de cuerpo

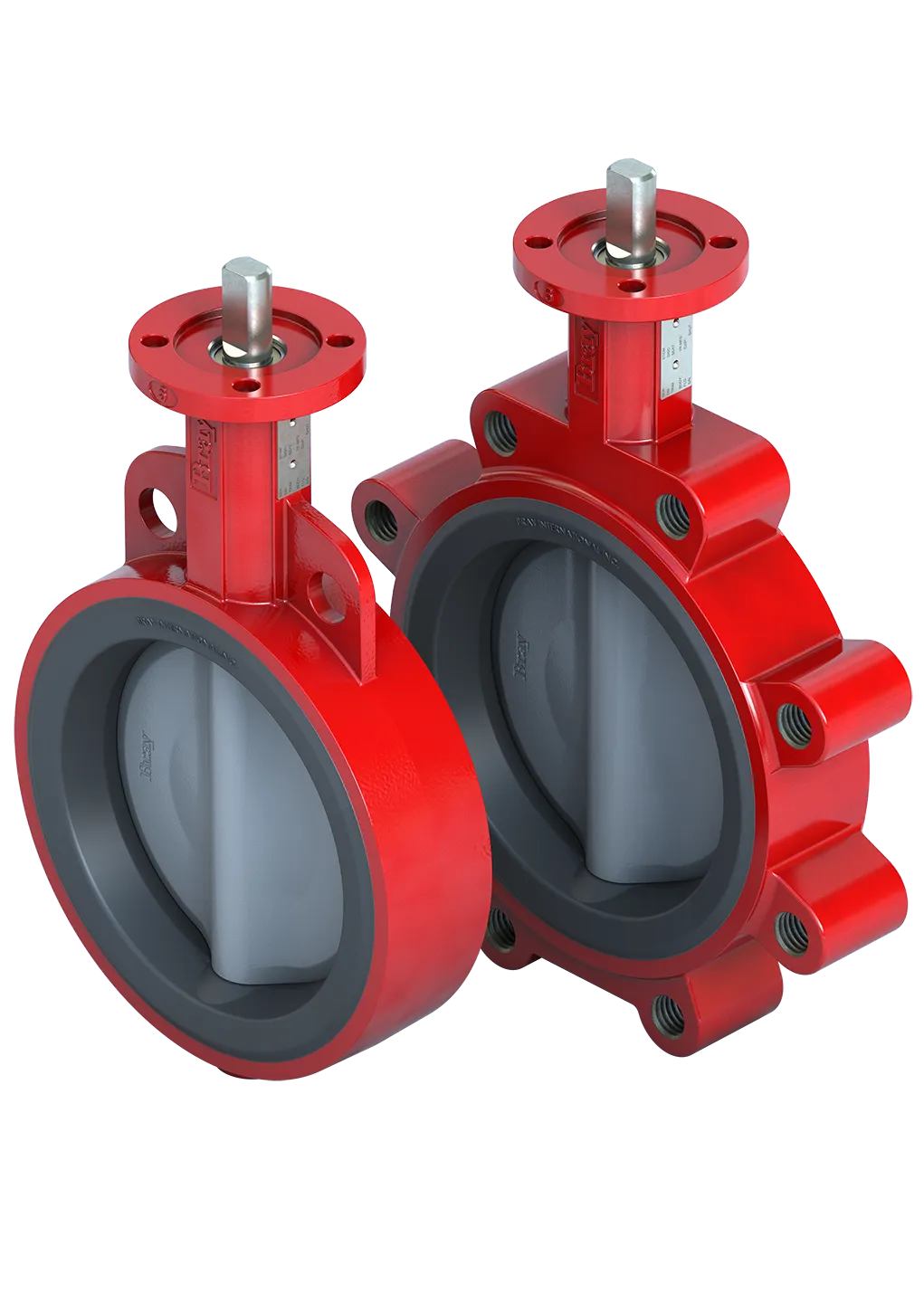

Wafer 3W, orejada 3L
Materiales del disco
Hierro dúctil recubierto con nylon 11, acero inoxidable
Aplicaciones
Agua potable, aguas residuales, agua de mar, HVAC, centros de datos, azúcar y etanol
