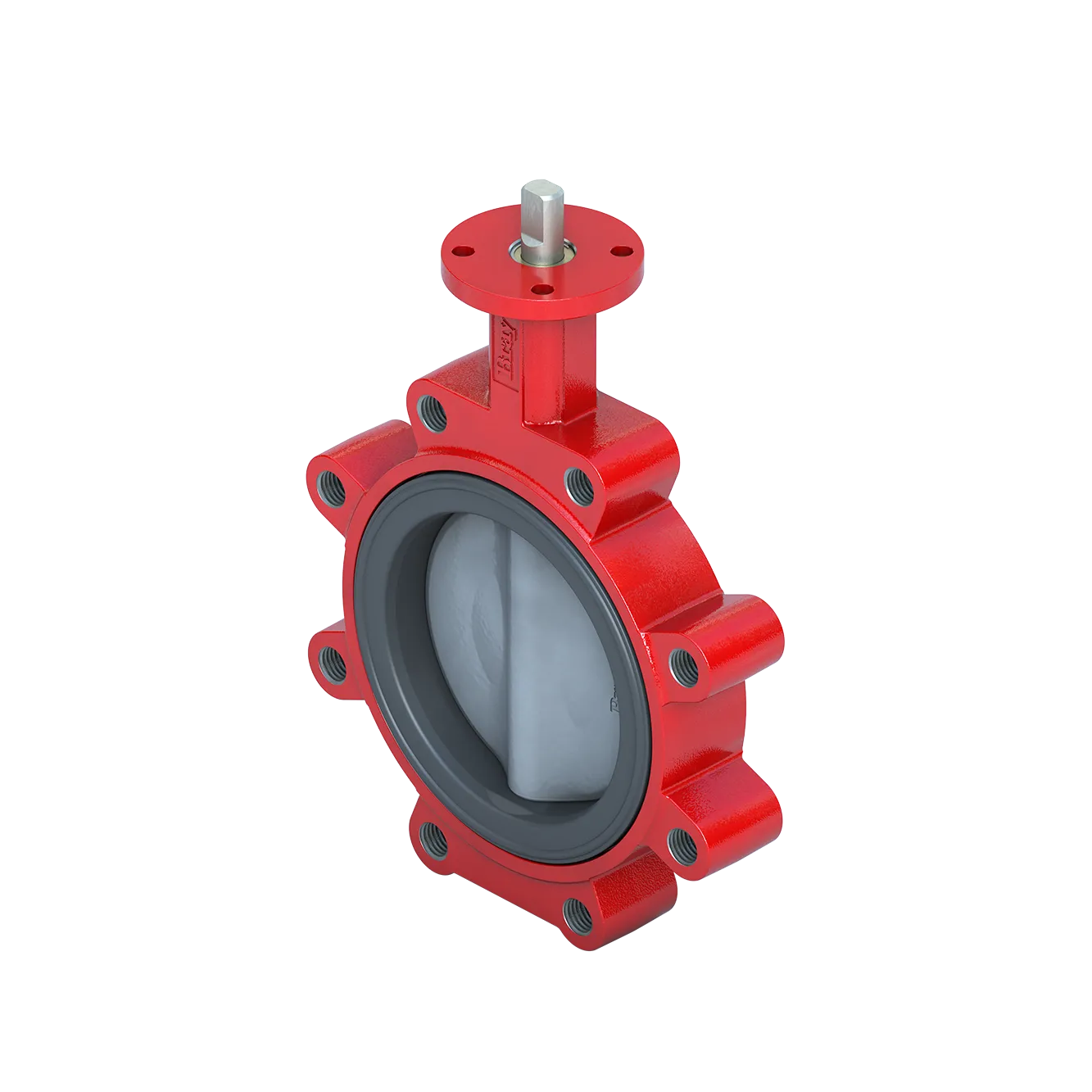

VÁLVULA MARIPOSA CON ASIENTO RESILIENTE SERIE 31H BRAY
Diseñada para la compatibilidad con bridas PN16 y ASME
Sello bidireccional de cero fugas para aplicaciones exigentes
Válvula duradera con revestimiento de poliéster para entornos rigurosos
La válvula mariposa con asiento resiliente estilo orejada de la Serie 31H está perforada y roscada de conformidad con los patrones de brida ASME Clase 125/150 y PN16. El diseño del vástago de una pieza, duradero y resistente, utiliza una conexión interna eficiente del disco al vástago.
Las válvulas de la Serie 31H ofrecen un sello principal y secundario entre el disco y el asiento, y entre el vástago y el asiento, para garantizar la encapsulación total de los medios de la línea e impedir las fugas externas.
ESPECIFICACIONES
Rango de tamaños
NPS 2 a 20 / DN 50 a 500
Materiales del cuerpo
Hierro fundido, hierro dúctil
Rango de temperaturas
-20 °F a 250 °F (-29 °C a 121 °C)
Materiales del vástago
416 acero inoxidable
Presión operativa máxima permitida
250 psi (17.2 Bar)
Materiales del asiento
EPDM adherido, BUNA-N adherido
Clasificación de cierre
Hermético bidireccional
Materiales del disco
Hierro dúctil recubierto con nylon 11, bronce de aluminio, acero inoxidable
Tipo de cuerpo
Orejada
Ensayos estándar
MSS SP-61, API 598, EN 12266-1, ISO 5208
Certificaciones
ABS, ATEX, CRN, DNV, NSF 61/372, PED, PE(S)R, SIL, TR CU
Cara a cara
MSS SP-67, API 609 categoría A, EN 558 Serie 20
Taladrado de la brida
ASME B16.1 clase 125, ASME B16.5 clase 150, EN 1092 PN16
Aplicaciones
Alta presión, climatización, servicio de extremo de línea
