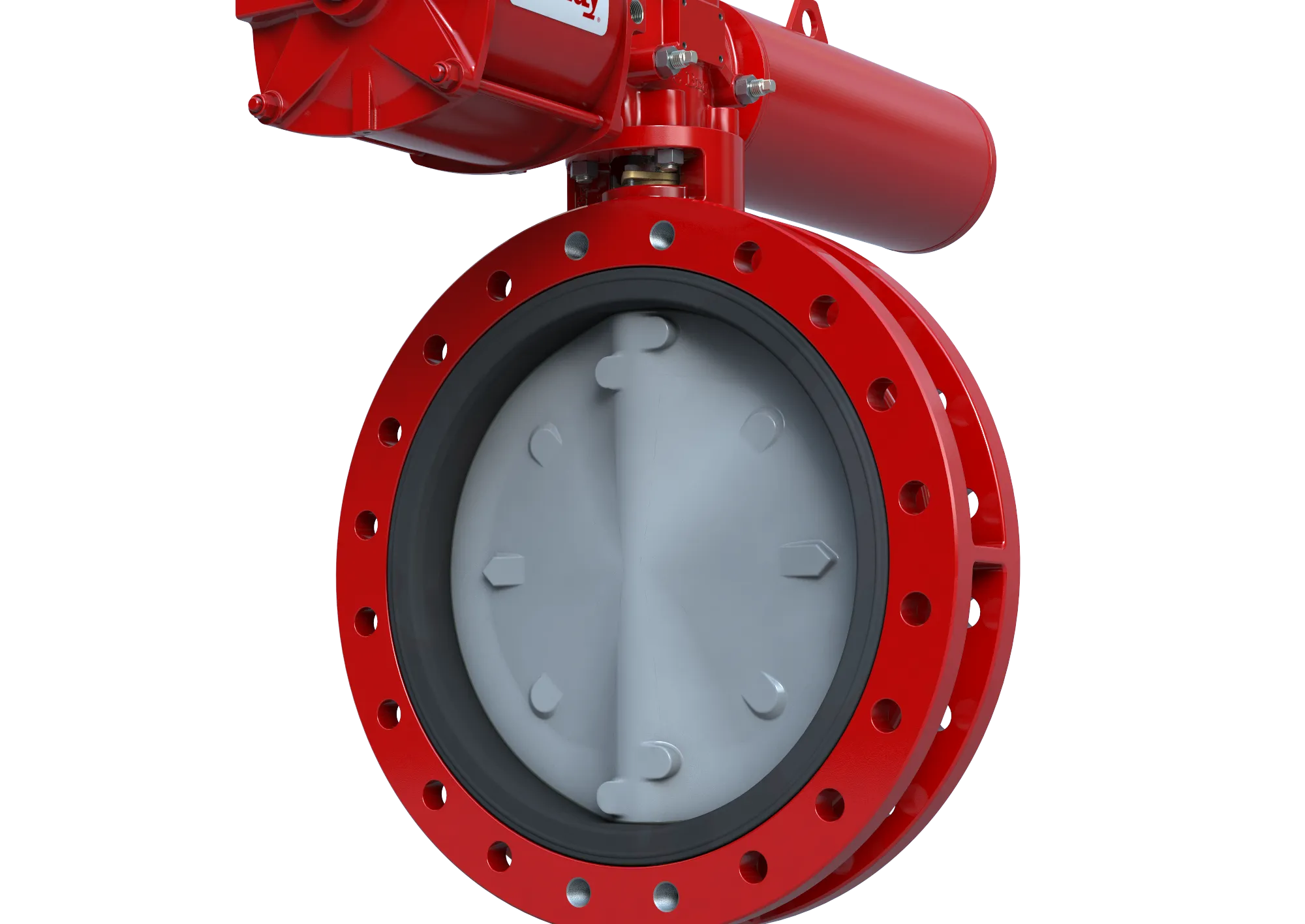

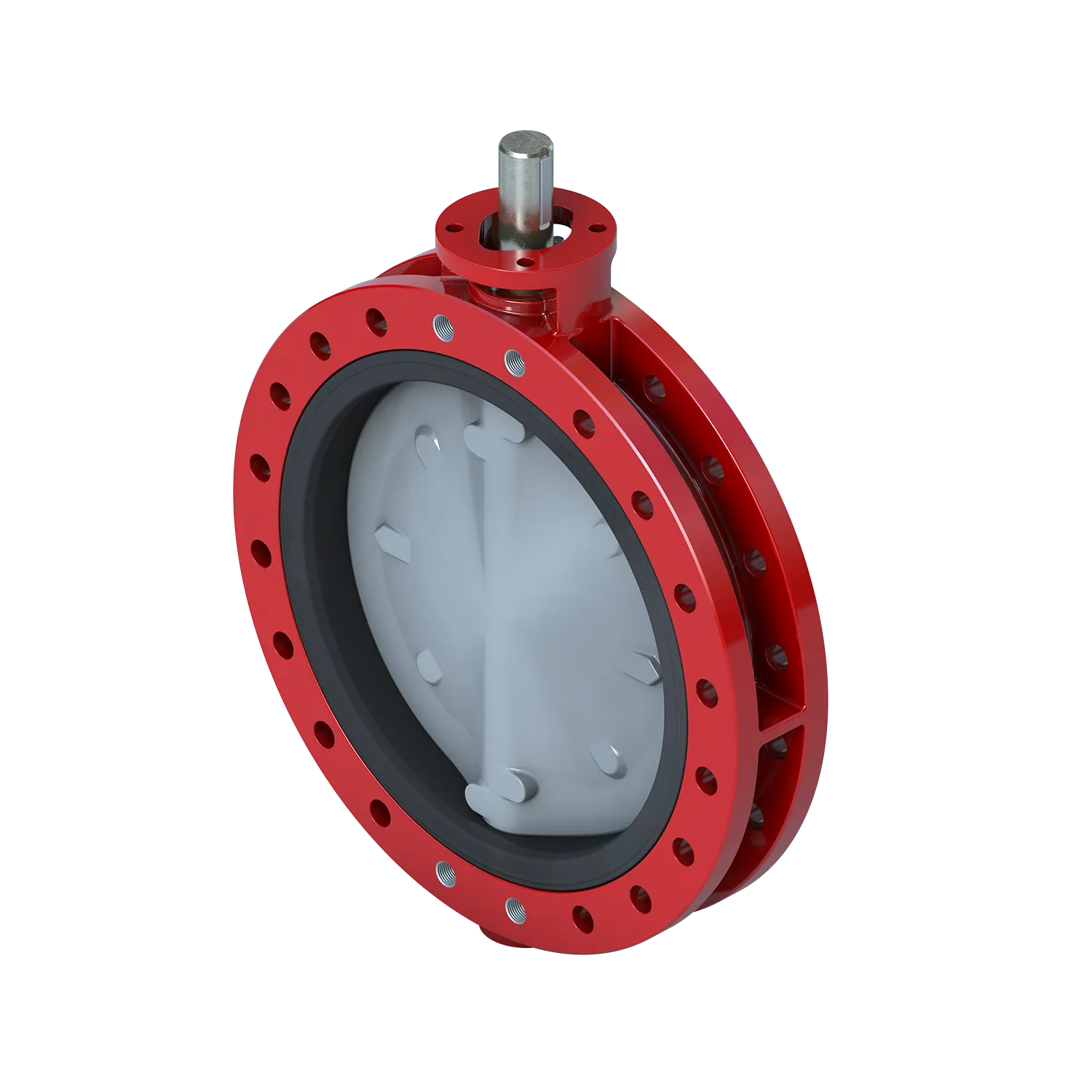

VÁLVULA MARIPOSA CON ASIENTO RESILIENTE SERIE 35/36 BRAY
Sellado superior: asiento de ranura y lengüeta con cierre hermético
Empaquetadura ajustable y diseño flexible para mejorar el rendimiento
Certificación y comprobación de rendimiento superior
La válvula mariposa con asiento resiliente de la Serie 35/36 ofrece las mismas características resistentes de las válvulas de la Serie 32/33, además de un empaque ajustable que aumenta el tamaño máximo de la válvula a 120" (3000 mm), con el diseño flexible de un cuerpo completamente bridado. Estas válvulas siguen las tradiciones de Bray de rendimiento confiable y vida útil prolongada.
Especificaciones
Rango de tamaños
NPS 22 a 120 / DN 550 a 3000
Materiales del cuerpo
Hierro fundido, hierro dúctil, acero al carbono, acero inoxidable
Rango de temperaturas
-20 °F a 400 °F (-29 °C a 204 °C)
Materiales del vástago
416 acero inoxidable
Presión operativa máxima permitida
Serie 35: 75 psi (5 bar)
Serie 36: 150 psi (10 bar)
Materiales del asiento
EPDM, BUNA y FKM
Clasificación de cierre
Hermético bidireccional
Materiales del disco
Hierro dúctil recubierto con nylon 11, bronce de aluminio, acero inoxidable, acero inoxidable dúplex, acero inoxidable súper austenítico, Hastelloy®, monel
Tipo de cuerpo
Completo bridado
Taladrado de la brida
ASME B16.1 clase 125, ASME B16.5 clase 150, ASME B16.47, EN 1092 PN 10, 16
Ensayos estándar
MSS SP-61, API 598, EN 12266-1
Certificaciones
ABS, ATEX, Bureau Veritas, DNV, NSF 61/372, PED, PE(S)R, SIL
Cara a cara
API 609 categoría A, EN 558 serie 20
Aplicaciones
Agua, aguas residuales, agua de mar, otros líquidos y gases
