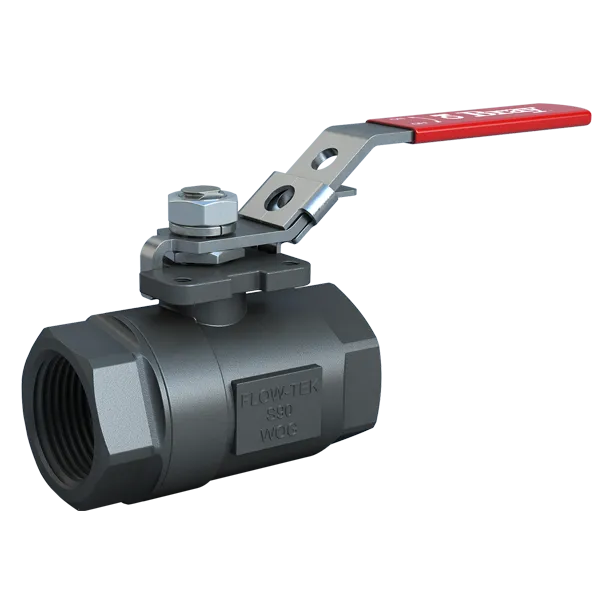

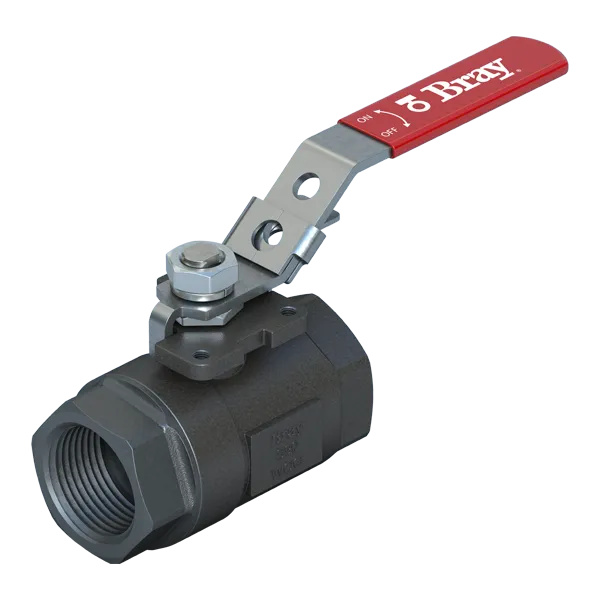

VÁLVULA ESFÉRICA ROSCADA SERIE S70/S90 BRAY
La empaquetadura ajustable y los sellos de RTFE garantizan una operación segura y sin fugas en condiciones de alta tensión
Opciones de válvulas de acero inoxidable duraderas
Las válvulas S70/S90, diseñadas para industrias de procesos, se destacan en aplicaciones de alta temperatura y vacío
Las Válvulas de Bola Roscadas de la Serie 70/90 ofrecen una solución económica con un sellado sin fugas en condiciones de funcionamiento de alta presión, con hasta 2000 psi (137,9 bar), y alta temperatura, con hasta 450 °F (232 °C), además de un servicio de vacío de hasta 29 pulgadas de mercurio (manométricas). Todo ello las convierte en una excelente elección para una amplia gama de aplicaciones industriales en las industrias de procesos. Los cierres roscados de las series 70/90 se fabrican con tolerancias estrictas, lo que garantiza un sellado hermético.
Las válvulas de bola roscadas de dos piezas de las series 70/90 presentan un diseño de puerto estándar con una bola cromada dura y asientos de RTFE para un par de funcionamiento bajo y una vida útil prolongada. Los vástagos anti-expulsión de entrada inferior son de acero inoxidable ASTM A479 Tipo 316. Las válvulas de la serie 70/90 también incorporan prensaestopa ajustable para un sellado seguro, manijas de cierre de seguridad de acero inoxidable y fundiciones del cuerpo marcadas con el número térmico de fundición para una trazabilidad completa.
Los cuerpos de acero al carbono fundido de dos piezas de la serie 70 están normalizados y recubiertos de fosfato negro para una mayor resistencia a la corrosión. Los cuerpos de dos piezas de acero inoxidable fundido de la serie 90 son de fundición por inversión y son una solución ideal para lograr la máxima calidad y mayor resistencia. Las válvulas de la serie S70/serie S90 están diseñadas para cumplir con la norma MSS-SP 72 y probadas para cumplir con la norma MSS-SP 72.
Gracias a la garantía líder del sector, la reputación de fiabilidad y el servicio postventa de Bray, las válvulas de bola roscadas de dos piezas de las series 70/90 de Bray ofrecen un valor excepcional en una amplia variedad de aplicaciones de control de caudal comerciales e industriales.
ESPECIFICACIONES
Rango de tamaños
¼ -3" (8 - 80 mm)
Materiales del cuerpo
S70: acero inoxidable 316 | S90: acero al carbono WCB
Rango de temperaturas
S70: -50 °F a 450 °F (-46 °C a 232 °C), S90: -20 °F a 450 °F (-29 °C a 232 °C)
Materiales del vástago
ASTM A479 tipo 316
Presión operativa máxima permitida
¼ - 1" 2000 psi WOG, 1¼ - 2" 1500 psi WOG, 2¼ - 3" 1000 psi WOG
Materiales del asiento
RPTFE
Clasificación de cierre
Cero fuga
Materiales de la bola
ASTM A351 Gr CF8M
Tipo de cuerpo
Dos piezas
Estándar de diseño
MSS SP-110
Conexiones terminales
Roscadas - NPT
Ensayos estándar
MSS-SP 72
Puertos
Puerto estándar
Cara a cara
Estándar de fabricación
Aplicaciones
Servicio general, aire, agua, petróleo y gas
