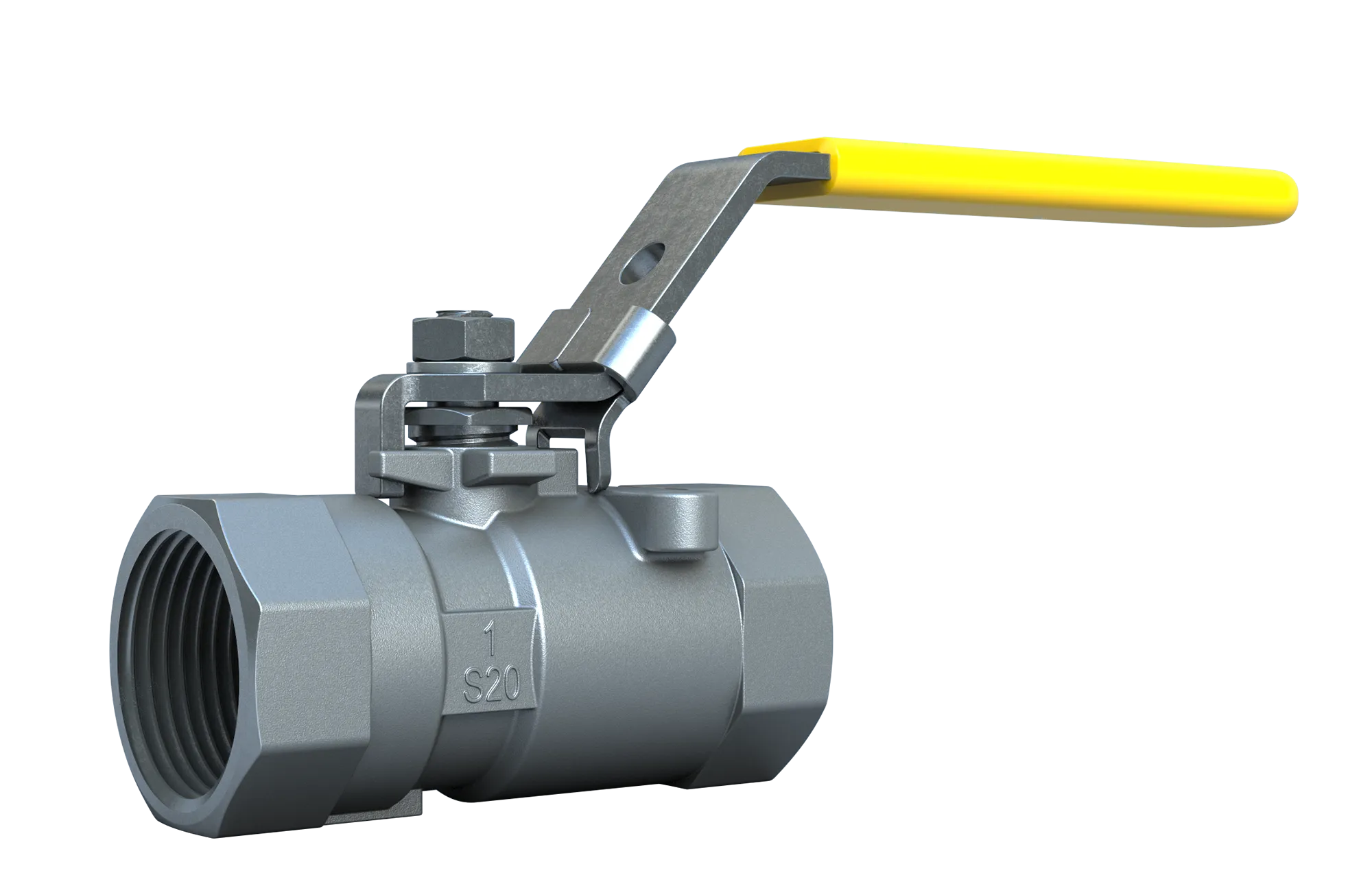

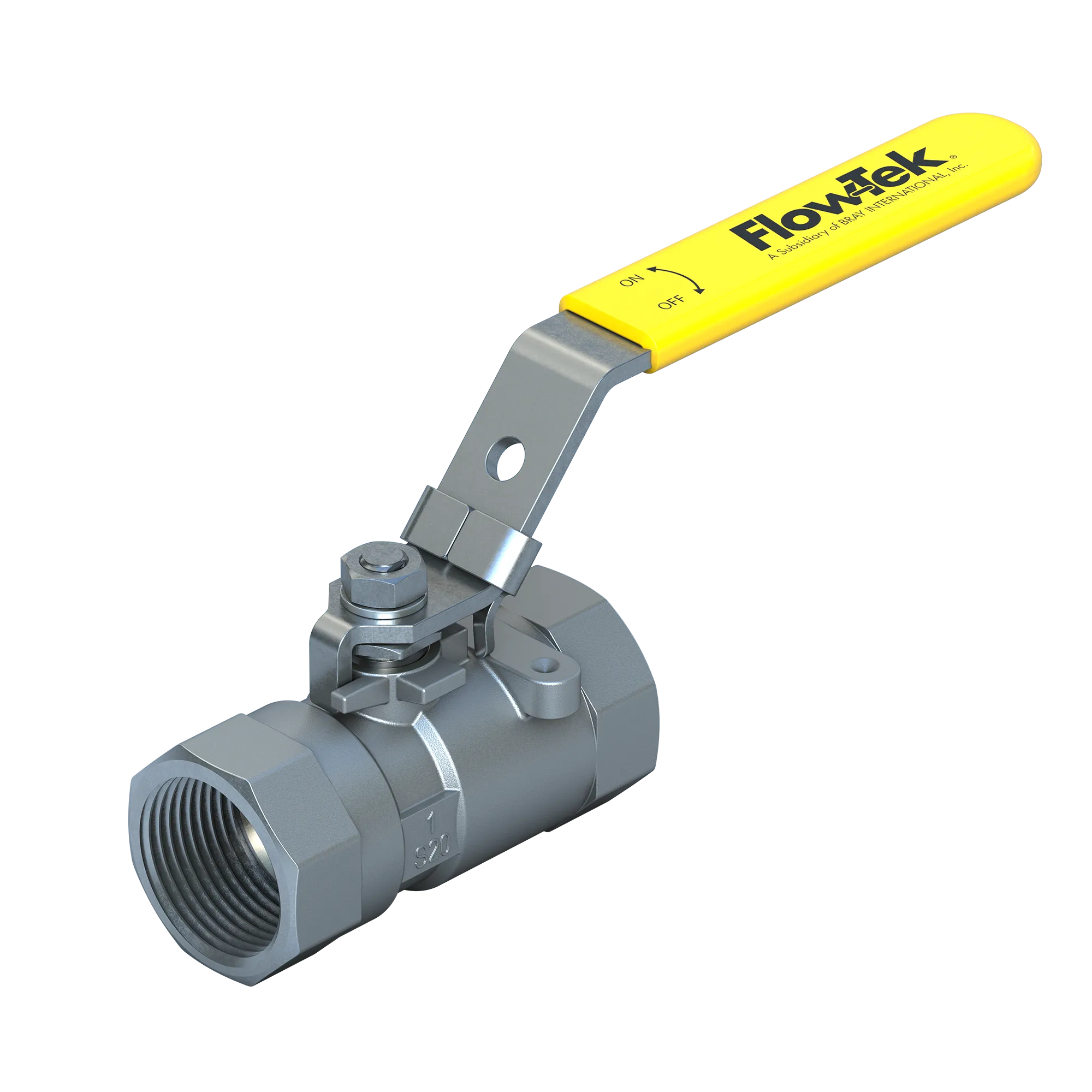

VÁLVULA ESFÉRICA ROSCADA SERIE S20/FS20 BRAY
Las válvulas con certificación API 607 garantizan la seguridad ante incendios y la durabilidad en condiciones de alta temperatura
Certificación para entornos de petróleo, gas y corrosivos
Válvulas NACE MR0175 para resistencia a la corrosión en entornos de gas agrio, como aplicaciones H2S
Las válvulas de bola roscadas de puerto reducido de una pieza de las series 20/FS20 de Bray ofrecen una fiabilidad excepcional en una amplia variedad de aplicaciones exigentes de válvulas de bola industriales, como instalaciones de petróleo y gas, y cumplen con la norma NACE MRO175 para entornos corrosivos, aplicaciones de gas agrio (H2S - sulfuro de hidrógeno) SSC (agrietamiento por corrosión bajo tensión) y la certificación de seguridad contra incendios (FS20) de API 607, opcional.
Las válvulas de bola roscada de puerto reducido de las series 20/FS20 presentan cuerpos de acero inoxidable de alta calidad de fundición por inversión marcados con números de fundición para una total trazabilidad. El cuerpo de una sola pieza también minimiza el número de posibles vías de fuga y simplifica la sustitución de asientos y sellos, para facilitar el mantenimiento y alargar la vida útil de la válvula.
Las válvulas de bola roscadas S20/FS20 también incorporan un vástago anti-expulsión con entrada inferior y sellos de vástago autoajustables con carga viva que se ajustan automáticamente para compensar los cambios de desgaste y temperatura, lo que garantiza un bajo par de funcionamiento y un elevado ciclo de vida.
Las válvulas de bola roscadas S20 incorporan asientos y sellos de RPTFE, manijas con cierre de seguridad de acero inoxidable y cumplen totalmente la norma NACE MRO017.
Las válvulas de bola roscadas FS20 están rigurosamente probadas y certificadas según la clasificación API 607 de seguridad contra incendios, e incorporan asientos de FPTFE, vástago de grafito ajustable y sellos de cuerpo para evitar fugas externas en condiciones de alta temperatura. Las válvulas de la serie FS20 también incorporan un dispositivo antiestático que conecta a tierra la bola y los vástagos con el cuerpo, lo que evita la acumulación de electricidad estática donde existen riesgos de descarga estática y cumple con la norma NACE MRO017.
En caso de incendio, después de que el asiento resiliente principal de RPTFE se destruye por el calor, la bola entra en contacto con el asiento de metal de respaldo para formar un sello seguro de metal-metal. Este sello secundario de asiento de metal garantiza un funcionamiento continuo.
Manija oval opcional: disponible para la preferencia del operador.
ESPECIFICACIONES
Rango de tamaños
¼ - 2" (8 - 50 mm)
Materiales del cuerpo
ASTM A351 Gr CF8M
Rango de temperaturas
-50 °F a 450 °F (-46 °C a 232 °C)
Presión operativa máxima permitida
2000 psi WOG (137 bar)
Materiales del asiento
RPTFE
Clasificación de cierre
Cero fuga
Materiales de la bola
ASTM A351 Gr CF8M
Tipo de cuerpo
Una pieza
Estándar de diseño
MSS SP-110
Conexiones terminales
Roscadas - NPT
Ensayos estándar
MSS-SP 72
Certificaciones
API607 7.ª edición, NACE MR0175
Puertos
Puerto reducido
Cara a cara
Estándar del fabricante
Aplicaciones
Servicio general, aire, agua, petróleo y gas, a prueba de incendios
