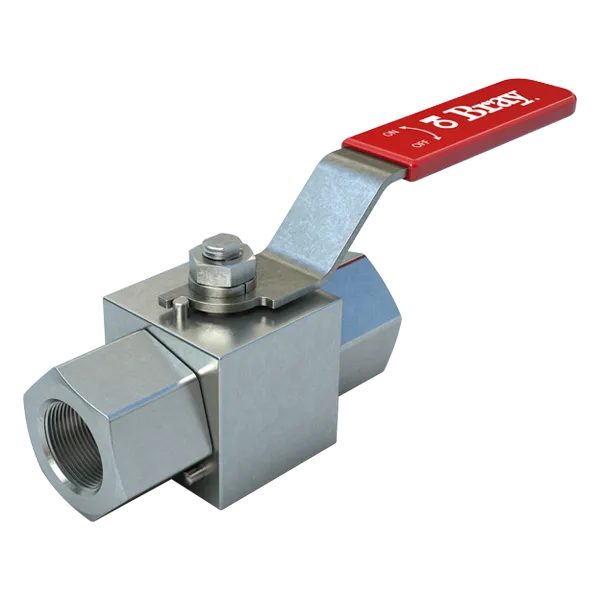

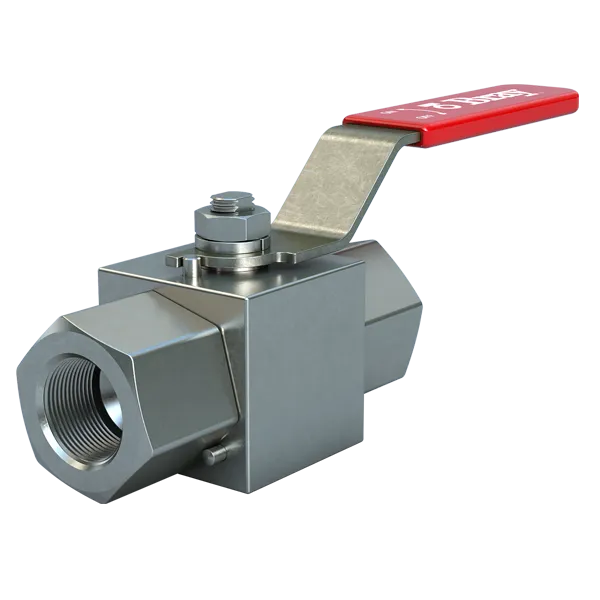

VÁLVULA ESFÉRICA ROSCADA SERIE HP/HX BRAY
Probadas de conformidad con las normas API 598; cumplen las especificaciones de ASME B16.34
Cuerpo de acero inoxidable para brindar durabilidad
Con una capacidad nominal de hasta 10,000 PSI, estas válvulas ofrecen una confiabilidad sólida en industrias exigentes
Las válvulas de bola roscadas de Paso Estándar Serie HP/HX de Bray ofrecen una confiabilidad sólida para instrumentación de alta presión en aplicaciones de medición de fluidos y gases. Las series HP/HP son diseños de bola flotante que proporcionan un cierre hermético, una suave operación de cuarto de vuelta y un bajo par de accionamiento. Las válvulas de bola roscada de la serie 3HP están disponibles en 6,000psi (WOG). Las válvulas de bola roscadas de la serie 3HX de Bray están disponibles en 10,000 psi (WOG).
Diseñadas según las normas ASME B16.34, las válvulas roscadas de las series HP y HX de ambos modelos son diseños de tres piezas construidos en acero inoxidable 316, fabricados según las especificaciones NACE y probados de conformidad con las normas API 598.
Las características de seguridad de la serie 3HP incluyen un vástago a prueba de expulsión instalado internamente, conexiones de extremo con pasadores para evitar el aflojamiento o desmontaje involuntario, juegos de bloqueo que sujetan la válvula en la posición de encendido / apagado y kits de reparación.
Las características opcionales para las válvulas de bola roscadas de puerto estándar HP/HX incluyen una selección de mandos de palanca o asas indicadoras, pasadores de tope de carrera, empaquetaduras de carga viva y montajes de actuador ISO 5211. Hay otros materiales del cuerpo disponibles como dúplex, acero inoxidable, Hastelloy, Monel y titanio. Los cuerpos de la serie 3HP están marcados con un código de calor para la trazabilidad completa de los materiales.
Gracias a una garantía líder en el sector y a la reputación de Bray en cuanto a calidad y servicio posventa, las válvulas de instrumentación de la serie HP/HX de Bray son una excelente elección para aplicaciones de instrumentación y servicio general de alta presión.
ESPECIFICACIONES
Rango de tamaños
Altura: ¼ - 1" (8 - 25 mm)
Profundidad: ¼ - ½" (8 - 15 mm)
Materiales del cuerpo
316 acero inoxidable
Rango de temperaturas
HP: -40 °F a 280 °F (-40 °C a 138 °C)
HX: -29 °F a 500 °F (-34 °C a 260 °C)
Materiales del vástago
316 acero inoxidable
Presión operativa máxima permitida
HP: 6000 psi WOG
HX: 10 000 psi WOG
Materiales del asiento
HP: PVDF
HX: PEEK
Clasificación de cierre
Cero fuga
Materiales de la bola
316 acero inoxidable
Tipo de cuerpo
Tres piezas
Estándar de diseño
ASME B16.34
Conexiones terminales
Estándar: roscadas - NPT. Opcional: acoples de compresión
Ensayos estándar
API 598
Puertos
Puerto estándar
Cara a cara
Estándar de fabricación
Aplicaciones
Servicio general, aire, agua, petróleo y gas
