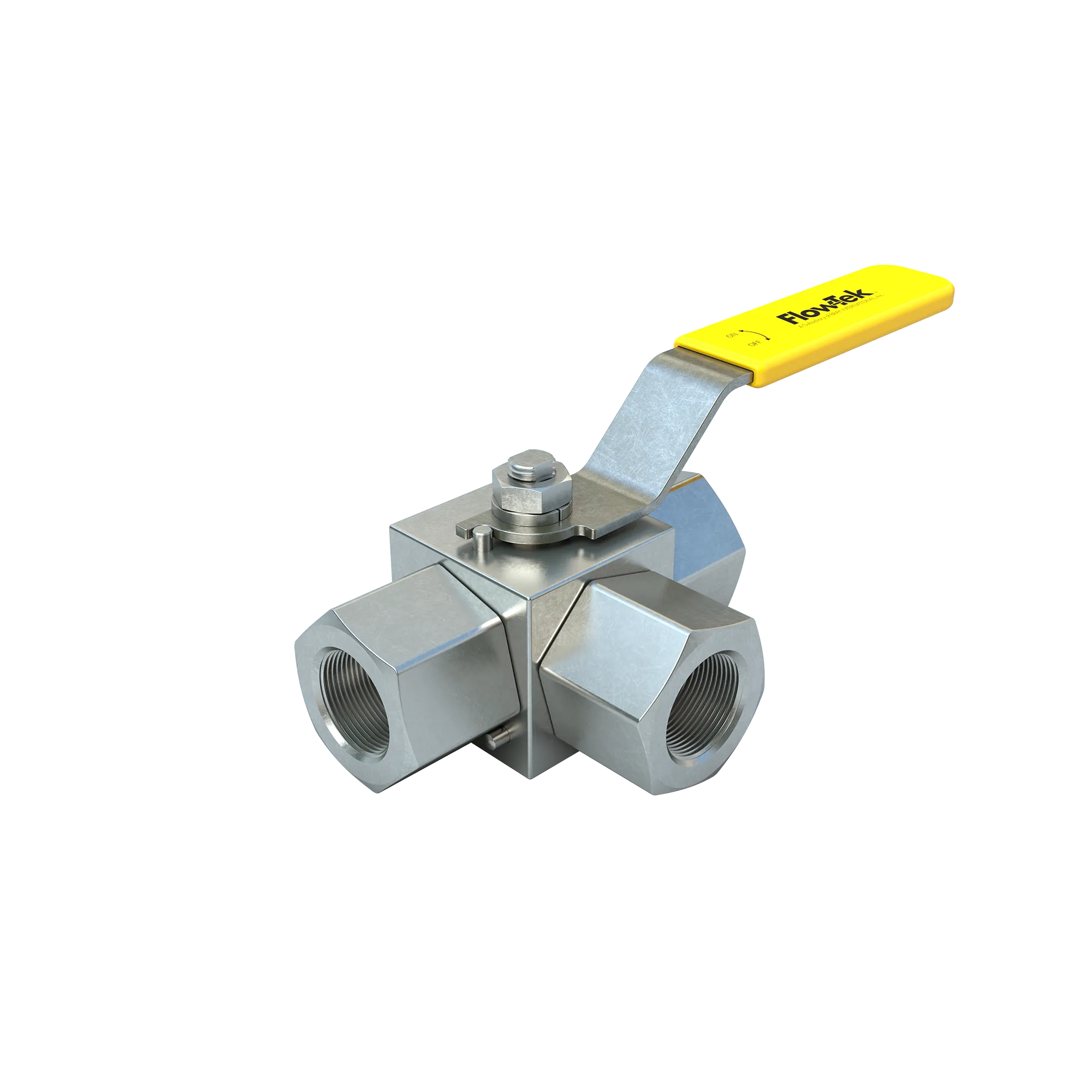

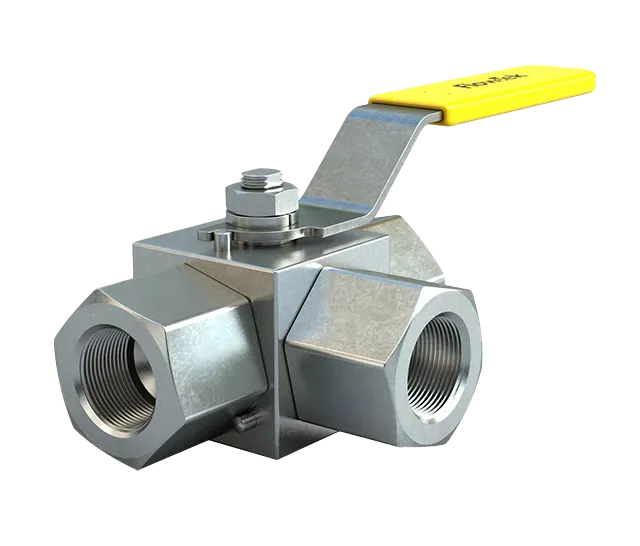

VÁLVULA ESFÉRICA MULTIPUERTO SERIE 3HP BRAY
Diseñada para instrumentación: Normas NACE, ISO 5211, API 598
Operación de bajo par y cuarto de vuelta fluido
válvulas de bola de acero inoxidable 316 de conformidad con NACE para uso industrial
Las Válvulas de Bola Multipuerto Serie 3HP de Bray ofrecen una confiabilidad sólida para la instrumentación de alta presión en aplicaciones de medición de fluidos y gases.
Diseñadas según las normas ASME B16.34, las válvulas de bola de tres vías de la serie 3HP tienen una presión nominal de 6,000psi (413 bar) y han sido probadas según las normas API 598. El diseño de bola flotante de la serie 3HP proporciona un cierre hermético, una suave operación de cuarto de vuelta y un bajo par de funcionamiento.
Construidos en acero inoxidable 316, los cuerpos de válvula del modelo 3HP se fabrican según las especificaciones NACE. Hay otros materiales del cuerpo disponibles como dúplex, acero inoxidable, Hastelloy, Monel y titanio. Los cuerpos de la serie 3HP están marcados con un código de calor para la trazabilidad completa de los materiales.
Las características de seguridad de la serie 3HP incluyen un vástago a prueba de expulsión instalado internamente, conexiones de extremo con pasadores para evitar el aflojamiento o desmontaje involuntario, juegos de bloqueo que sujetan la válvula en la posición de apertura / cierre y kits de reparación.
Las características opcionales de las válvulas de instrumentación de tres vías de la serie 3HP incluyen una selección de mandos de palanca o asa indicadora, pasadores de tope de carrera, empaquetaduras de carga viva y montajes de actuador ISO 5211.
ESPECIFICACIONES
Rango de tamaños
¼" - 1" (8 mm - 25 mm)
Materiales del cuerpo
Acero inoxidable
Rango de temperaturas
-40 °F a 280 °F (-40 °C a 138 °C)
Materiales del vástago
Intercambiable con modelos Multipuerto
Presión operativa máxima permitida
6,000 psi (413 bar)
Materiales del asiento
PVDF
Clasificación de cierre
Cero fuga
Materiales de la bola
Intercambiable con modelos Multipuerto
Tipo de cuerpo
3 vías
Estándar de diseño
B16.34
Conexiones terminales
Estándar: NPT
Opcional: acoples de compresión
Ensayos estándar
API 598
Puertos
Puerto en L
Cara a cara
Estándar de fabricación
Aplicaciones
Alta presión
