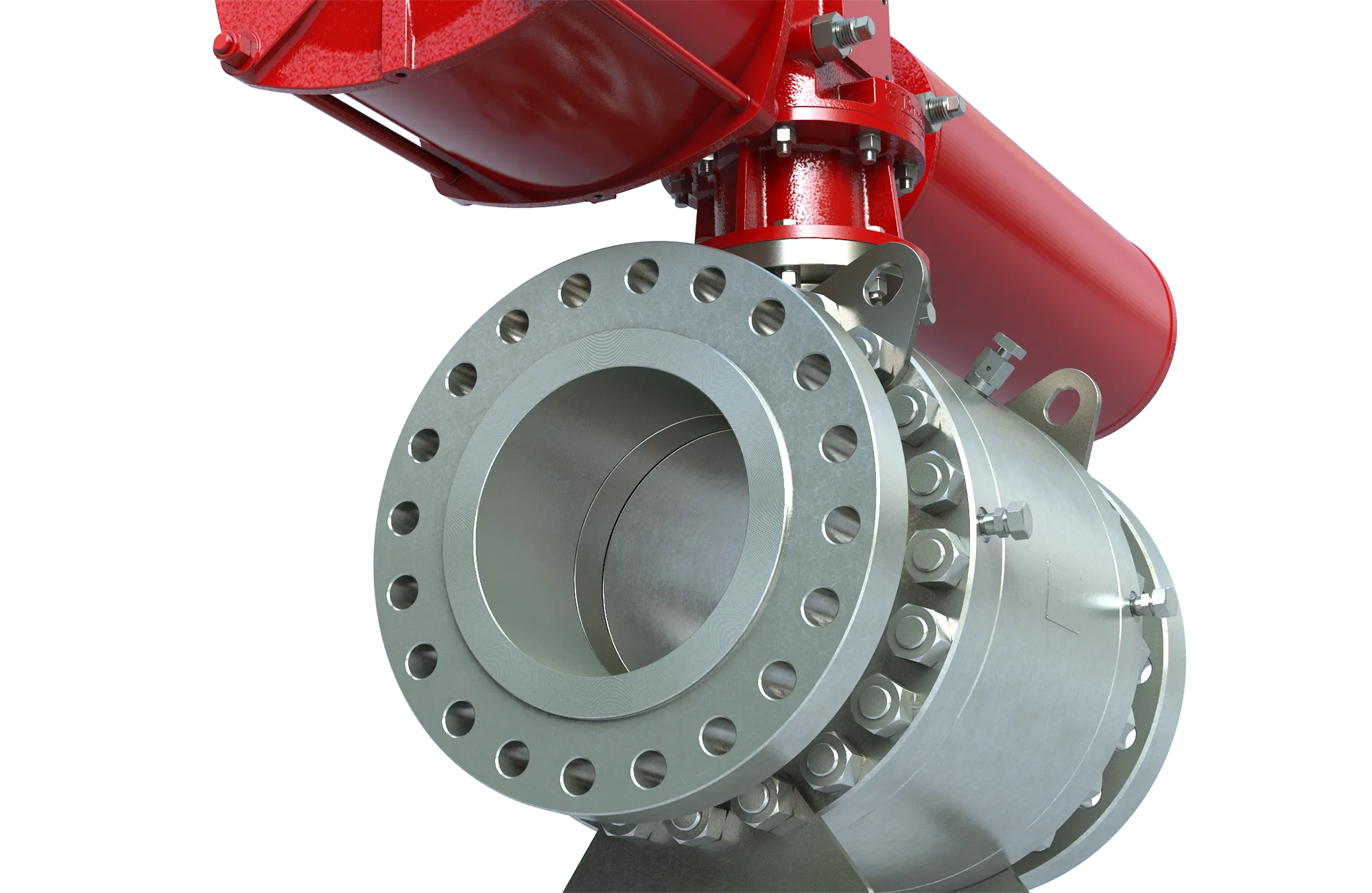

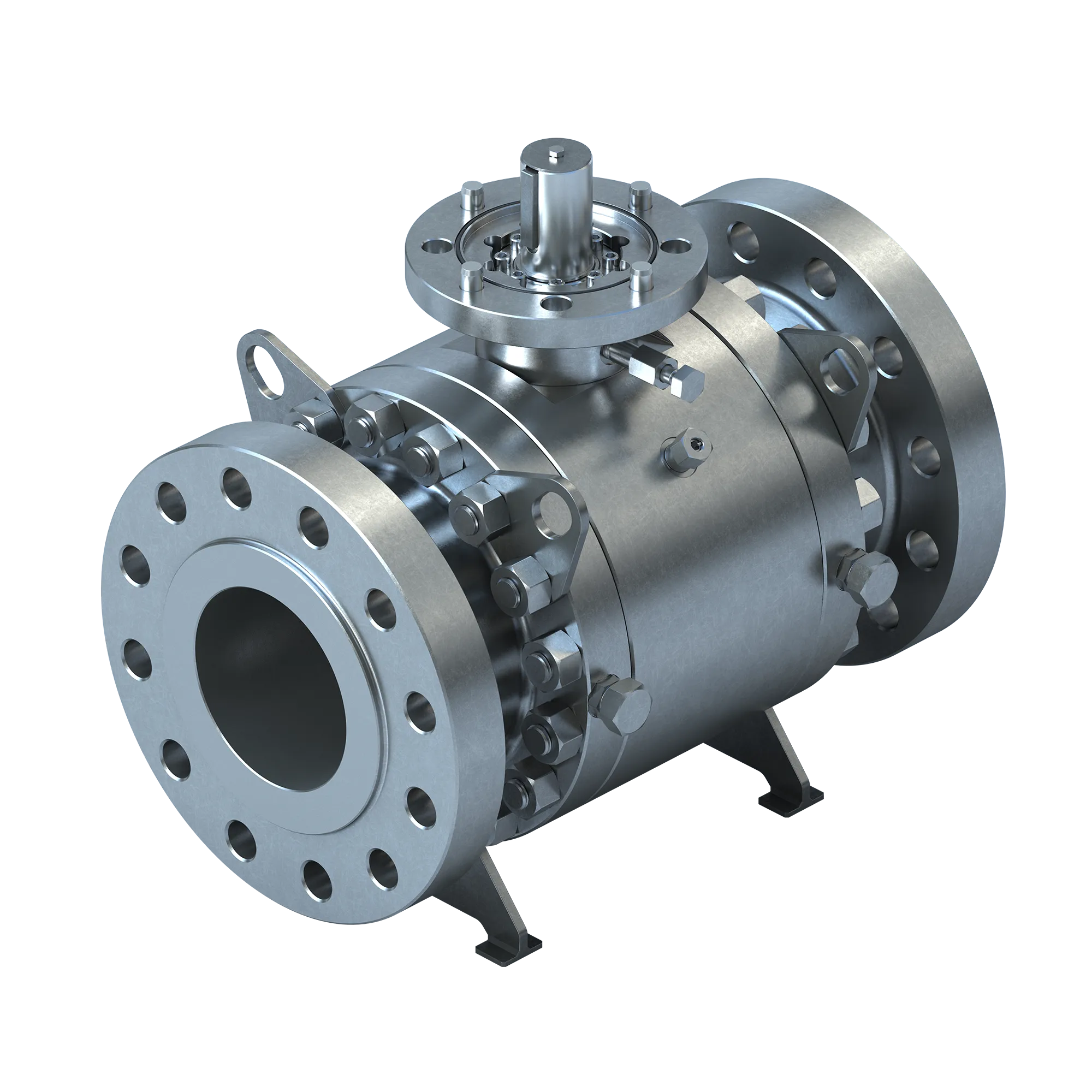

VÁLVULA ESFÉRICA MONTADA SOBRE MUÑON SERIE 1B BRAY
Seguridad de doble bloqueo y purga para sistemas de alta presión
Almohadilla de montaje de conformidad con la norma ISO 5211 para automatización sencilla
Inyección de sellante en el vástago de emergencia
Inyección de sellante en el vástago de emergencia: esta característica estándar permite incluir un engrasador en la carcasa del vástago de la válvula para inyectar sellante durante situaciones de emergencia, a fin de brindar protección contra picos imprevistos en las condiciones operativas.
Inyección de sellante en el asiento de emergencia: esta característica opcional permite incluir un engrasador en las conexiones terminales de la válvula para inyectar sellante. Esto crea un sello positivo en caso de fugas del asiento debido a impurezas de servicio o picos imprevistos en las condiciones operativas.
Puertos de drenaje y ventilación: los puertos de drenaje ubicados en la parte inferior de la válvula liberan el líquido retenido en la cavidad del cuerpo de una válvula cerrada. Los puertos de ventilación ubicados en la parte superior de la cavidad del cuerpo eliminan el gas retenido en la cavidad del cuerpo de una válvula cerrada. Ambos cumplen una función de seguridad clave en configuraciones de válvula de doble bloqueo y purga y/o doble aislamiento y purga.
Doble bloqueo y purga: esta característica de seguridad elimina la acumulación de presión debido a un fluido de alta presión retenido en la cavidad del cuerpo de la válvula, incluso cuando la válvula se encuentra totalmente cerrada.
Diseño Firesafe: el diseño de asiento de metal secundario proporciona un cierre Firesafe a prueba de incendios de conformidad con la norma API 607. Además, los sellos del cuerpo de grafito secundarios y el empaque de grafito flexible evitan fugas a través de las juntas del cuerpo y la caja prensaestopa, respectivamente.
Diseño de Trunnion interno: las placas de buje superiores e inferiores sujetan la esfera para impedir que esta flote axialmente y evitar la carga excesiva sobre los asientos. Diseño de muñón externo disponible en algunos tamaños.
Empaquetadura del vástago activada por presión: nuestro anillo energizador patentado, ubicado sobre el sello o-ring principal del vástago, proporciona un respaldo en el improbable caso de que se dañe la junta tórica, utilizando la presión de los fluidos para crear una fuerza compresora ascendente sobre la empaquetadura. Esta fuerza ascendente sobre el empaque, combinada con la fuerza compresora descendente creada por el ajuste de la glándula de empaque, genera una fuerza final mayor sobre el empaque y un mejor sello que en un diseño de empaque típico.
Sellos dobles en las juntas del cuerpo: los sellos elastoméricos principales garantizan cero fugas en condiciones de operación estándares. Los sellos de grafito secundarios aseguran el correcto sellado de las juntas de cuerpo de conformidad con la norma API 607 en temperaturas extremas.
Dispositivos antiestática: los dispositivos antiestática estándares aseguran la continuidad eléctrica entre la esfera, el vástago y el cuerpo, y eliminan la posibilidad de chispas dentro de la válvula generadas por cargas eléctricas estáticas.
Indicación de posición de la válvula: una marca clara en el diámetro externo de la brida de montaje identifica la posición abierta o cerrada de la válvula, basándose en la orientación de la chaveta.
Almohadilla de montaje de conformidad con la norma ISO 5211: la resistente almohadilla de montaje ISO 5211 proporciona una rápida conversión entre la válvula y el paquete de automatización.
Diseño de vástago anti-expulsión: las válvulas están diseñadas con una conexión vástago/cuerpo para evitar la expulsión del vástago bajo presión de la línea.
ESPECIFICACIONES
Rango de tamaños
2 a 24" (50 - 600 mm)
Materiales del cuerpo
ASTM A105, ASTM A350 Gr. LF2, ASTM A182 Gr F316
Rango de temperaturas
-50 a 600 °F (-45 a 315 °C)
Materiales del vástago
ASTM A479 tipo 410
17-4 PH
XM-19
ASTM A182 F316
Presión operativa máxima permitida
ASME CL150, 300, 600, 900, 1500
Materiales del asiento
RPTFE, Nylon, Devlon, PEEK, Tek-Fil, TFM
Clasificación de cierre
Cero fuga
Materiales de la bola
ASTM A105 w/ENP
ASTM A350 Gr. LF2 w/ENP
ASTM A182 Gr. F316
ASTM A182 Gr. F316 w/ENP
Tipo de cuerpo
Dos piezas, tres piezas
Estándar de diseño
API 6D, ASME B16.34
Conexiones terminales
Bridadas, soldadura a tope
Ensayos estándar
API 598, API 6D
Certificaciones
API 607, ISO 15848-1
Puertos
Total
Cara a cara
ASME B16.10
Norma sobre emisiones fugitivas
ISO 15848-1, ISO 15848-2
Aplicaciones
Tuberías de petróleo y gas, plataformas offshore, terminales en tierra, cierre de emergencia, aislamiento de succión y descarga, bloqueo y derivación, bombeo, unidades de compresión y reinyección, estaciones de medición, trampas de inspección de tuberías, colectores de alivio de sobrepresión, aislamiento para descoquización, servicios bajo tierra, servicios de agua producida (salmuera).
