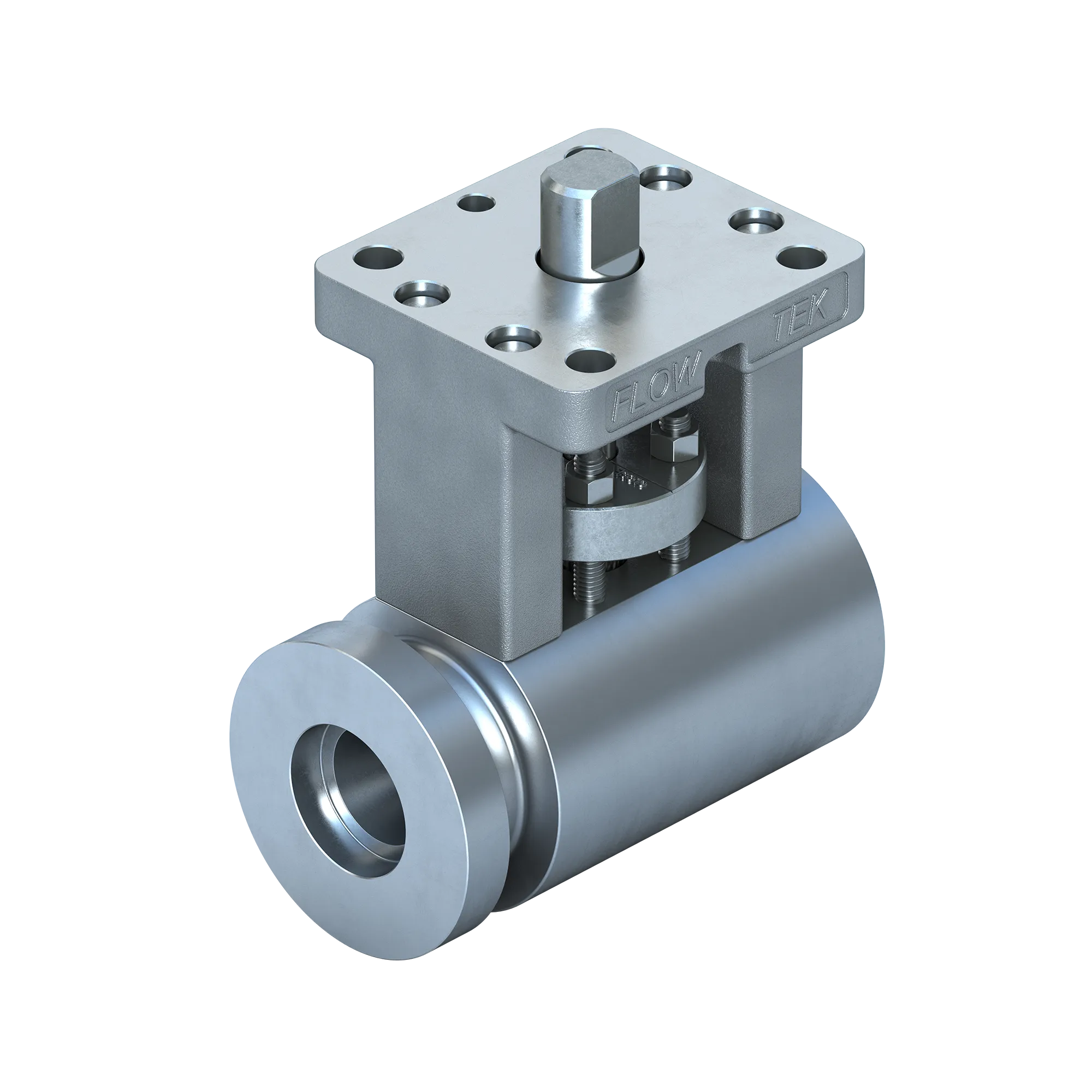

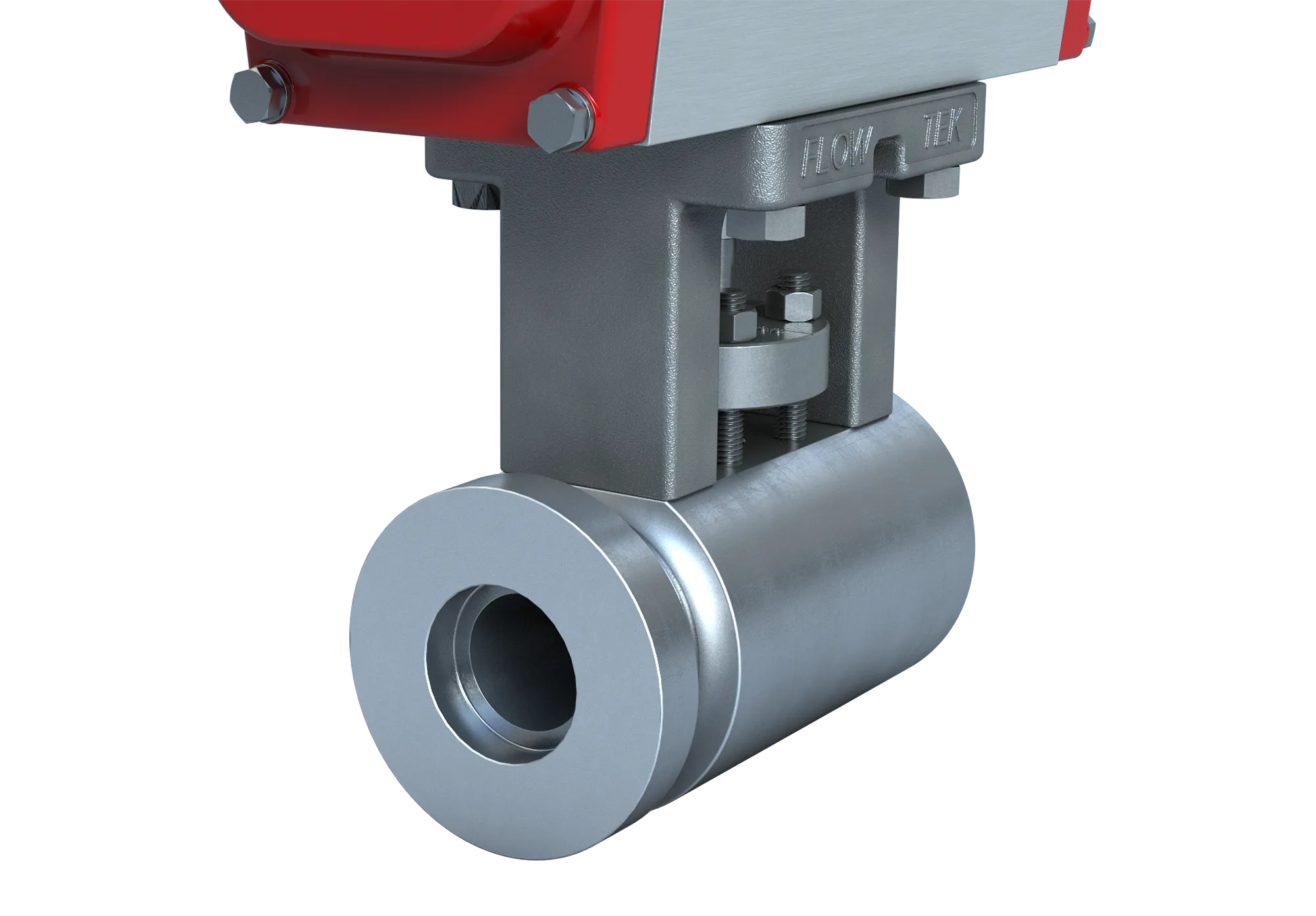

VÁLVULA ESFÉRICA DE SERVICIO SEVERO SERIE M4 BRAY
Certificación de cero fugas en aplicaciones de la industria de energía críticas
Válvulas de Alto Ciclaje duraderas
Certificación de cero fugas en aplicaciones de la industria de energía críticas
Válvulas de ventilación y drenaje
Las válvulas de bola para Servicio Severo Serie M4 están diseñadas específicamente para aislamiento en aplicaciones de Válvulas de Ventilación y Drenaje en la industria de energía. Las válvulas de la Serie M4 son sometidas a pruebas rigurosas para garantizar cero fuga para aplicaciones de encendido/apagado en vapor de alta temperatura, alta presión y vapor sobrecalentado. Las válvulas para ventilación y drenaje de la Serie M4 garantizan una operación libre de mantenimiento en las condiciones más extremas.
Las válvulas esféricas para servicio severo de la Serie M4 de Bray son ideales para servicio en generación de energía eléctrica con carbón convencional y de ciclo combinado, equilibrio nuclear de aplicaciones en centrales, cogeneración, para drenajes de calderas, drenajes de agua de alimentación, drenajes de cabezales, drenajes de turbinas, drenajes encima y debajo del asiento, ventilación y drenajes de supercalentadores, ventilación de colectores de vapor, aislamiento de sopladores, aislamiento de línea de derivación y aplicaciones de drenaje de cabezal regulador, así como aplicaciones especializadas, como válvulas de seguridad, extractores y aplicaciones especiales a solicitud.
Las válvulas de bola de servicio severo de la serie M4 están diseñadas con tecnología avanzada, con una construcción de cuerpo de 1 piezas, transmisión de servicio pesado, bola y asiento con lapeado de 360°, opciones de recubrimiento por combustible de oxígeno de alta velocidad (HVOF), con rociado y fundido, y empaque de carga activa con resortes Belleville. La bola y los asientos están fabricados con los mismos materiales y recubrimientos, para garantizar un cierre hermético confiable y baja tensión del asiento durante ciclos térmicos debido a que las piezas tienen los mismos índices de expansión térmica, lo que garantiza una operación libre de mantenimiento, aun en aplicaciones de servicio de ciclo alto.
Las Válvulas de la Serie M4 están fabricadas en nuestro establecimiento con certificación ISO 9001:2015, con trazabilidad completa, que incluye MTR, y con certificación según los requisitos del Anexo III, Módulo H de PED 97/23/EC, TSG, CRN y cumplimiento disponible de TDP-1. Los productos M4 están disponibles para entrega rápida en todo el mundo, para asistir en tareas de MRO, plazos de entrega e intervalos de mantenimiento planificados, así como proyectos de construcción de plantas.
Calidad, seguridad y certificación
Cero fugas se define como la ausencia de fugas visibles o detectables de gas o líquido por un período de tres minutos o más.
Nuestras instalaciones han obtenido la certificación ISO 9001:2008 para el diseño y la fabricación de válvulas de servicio severo.
Todos los componentes que tienen presión se pueden rastrear completamente.
ESPECIFICACIONES
Rango de tamaños
NPS ½ a 2½ SW o BW / DN 15 a 65
NPS 3 a 4 BW / DN 80 a 100
Materiales del cuerpo
A105, A182-F22 Cl. 3, A182-F91/F92
Rango de temperaturas
Hasta 1100 °F (593 °C)
Materiales del vástago
Acero inoxidable 431/QPQ, Inconel® 718
Presión operativa máxima permitida
ASME CL1700, 3100, 4500
NPS ½ a 2½: Clase Limitada, NPS 3 a 4: Clase Estándar
Materiales del asiento
Carburo de cromo 410 SS/HVOF, carburo de cromo Inconel® 718 rociado y fundido
Clasificación de cierre
Cero fuga
Materiales de la bola
Carboruro de cromo 410 SS/HVOF, carboruro de cromo Inconel® 718/HVOF
Tamaños del orificio
0.63", 1.03", 1.56"
Estándar de diseño
ASME B16.34, Tamaños del Orificio conforme a ASME TDP-1, PED
Conexiones terminales
Soladura por encastre (ASME B16.11), soldadura a tope (ASME B16.25), bridada y especial
Ensayos estándar
Cumple y supera API 598, MSS SP 61 o según solicitud del cliente
Certificaciones
CRN, PED, PE(S)R, TSG, TR CU, UA TR
Puertos
Disponible en modelo completo y reducido, cumpliendo con ASME TDP-1 disponible
Cara a cara
Estándar del fabricante. Personalizado a solicitud
Tipo de cuerpo
Monocuerpo/Una pieza
Aplicaciones
Conductos de ventilación y drenajes de vapor de la planta eléctrica, aislamiento o liberación de vapor, agua y otros medios limpios de alta temperatura y/o alta presión
