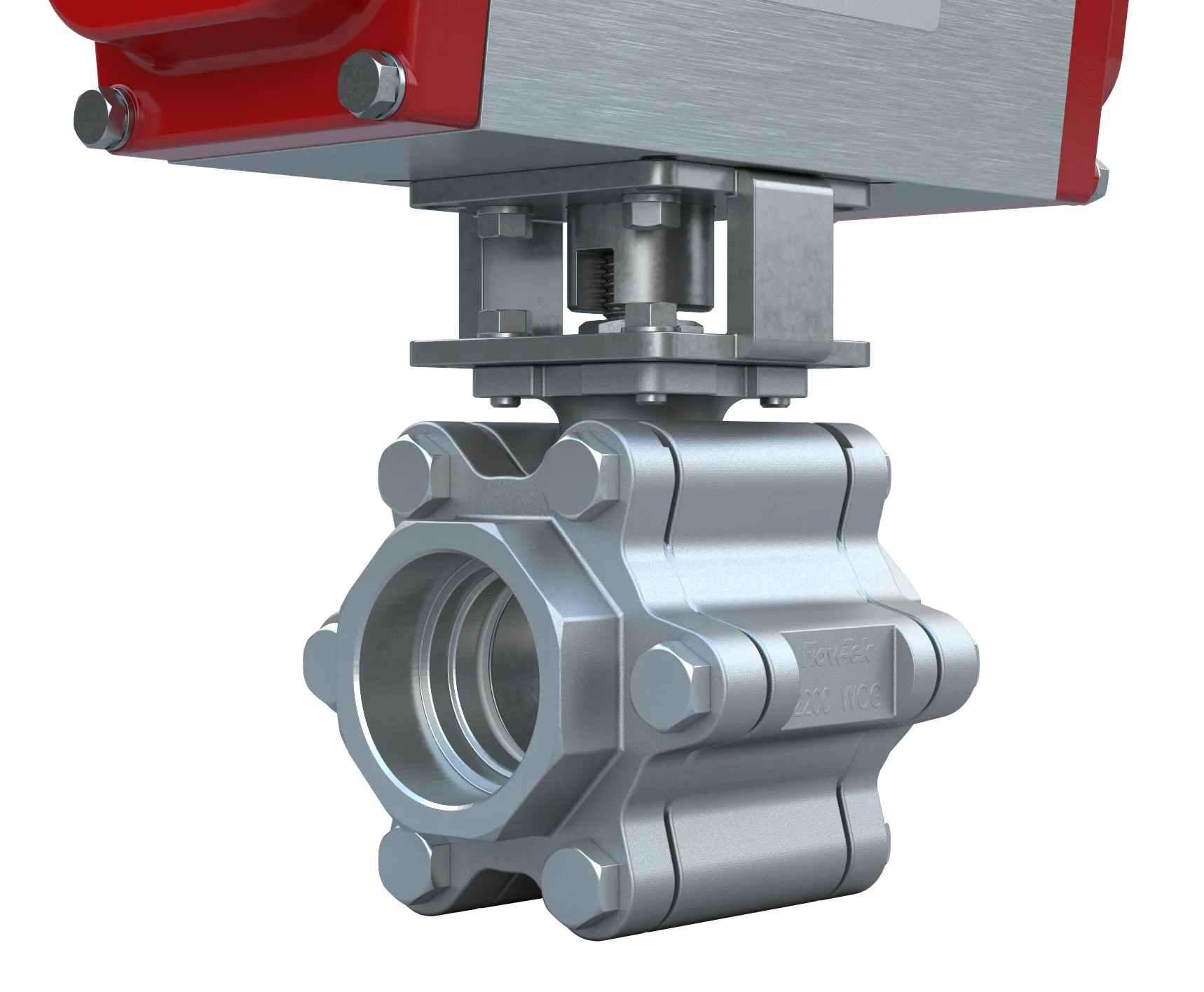

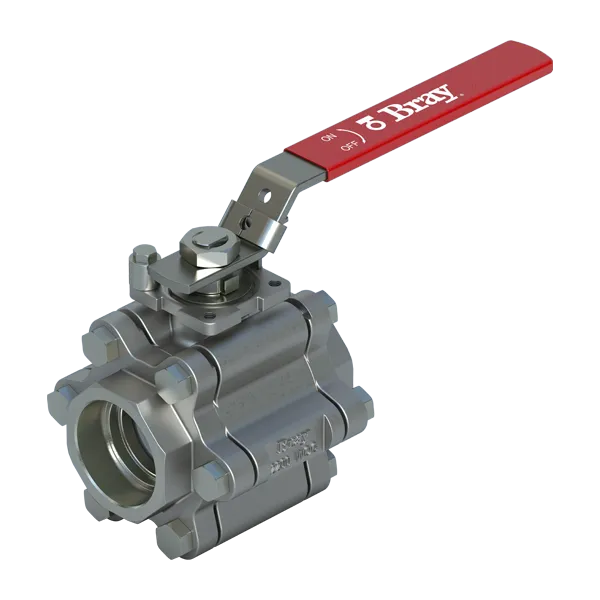

VÁLVULA ESFÉRICA DE 3 PIEZAS SERIE TRIAD BRAY
Diseñadas para la confiabilidad: válvulas resistentes con rendimiento excepcional en diversas industrias
Certificación API 607 Fire Safe y ASME B16.34 Clase 600 para seguridad y rendimiento sin igual
La Serie Triad tiene el Diseño de Válvula de Bola de Tres Piezas más versátil de Bray
Estas válvulas de bola de tres piezas, diseñadas para durabilidad y precisión, garantizan una operación confiable en condiciones de alta presión, alta temperatura y alto ciclaje. Con certificaciones de conformidad con las normas API 607 y ASME B16.34, ofrecen un sello hermético con opciones de asientos de metal y resilientes, resistencia a la corrosión y empaquetaduras de vástago con carga activa sin mantenimiento, para obtener un rendimiento parejo en diversas aplicaciones industriales.
Válvulas de bola de tres piezas resistentes, diseñadas para control de flujo de alto rendimiento:
Las Válvulas de Bola de la Serie Triad son verdaderas válvulas de bola ASME B16.34 Clase 600 (2200 WOG), las cuales están diseñadas para ofrecer un rendimiento excepcional y un funcionamiento fiable en una amplia gama de condiciones de servicio, con un robusto diseño de válvula de bola de tres piezas.
Las válvulas de bola de tres piezas de la serie Triad 3 presentan un diseño de tres piezas con sellos redundantes en el cuerpo principal y están disponibles en modelos de puerto completo y estándar. Estas robustas válvulas de bola de alta presión son ideales para procesos industriales, alta temperatura y aplicaciones de alto ciclaje. La serie Triad cuenta con válvulas de asiento resiliente, asiento de metal y válvulas de control de bola de paso en V, así como una variedad de accesorios y configuraciones opcionales que incluyen protección antiestática disponible y trim Fire Safe, todo certificado según la norma API 4.ª 607.
Los materiales del asiento resiliente incluyen RPTFE, PEEK, TFM, PTFE virgen, UHMWPE, Tek Fil (grafito de carbono/TFM) y PTFE relleno de acero inoxidable. Todos los materiales del asiento resiliente garantizan un cierre hermético y bidireccional, además de una precarga positiva para asegurar la capacidad de cierre a baja presión/vacío. Las válvulas Triad de asiento de metal incorporan un recubrimiento de asiento de cromo-cobalto Stellite® que garantiza una protección superior contra la corrosión, un funcionamiento a temperaturas más altas y una dureza superior que protege contra el desgaste.
NPS 1/4 a 2 | DN8 - 50 paso total y NPS 3/4 - 2-1/2 | DN20 - Los 65 tamaños de puerto estándar utilizan empaquetaduras de vástago de carga viva autoajustables con arandelas Belleville para compensar los cambios ambientales y el desgaste, lo que garantiza un funcionamiento sin mantenimiento. Las válvulas Triad de 3" y 4" incorporan una empaquetadura externa de carga viva que utiliza arandelas Belleville contorneadas para distribuir uniformemente la carga a través de la empaquetadura.
Gracias a una garantía líder en el sector y una reputación de fiabilidad, la válvula de bola de tres piezas de la serie Triad de Bray ofrece un rendimiento excepcional en una amplia variedad de aplicaciones industriales de control de flujo.
ESPECIFICACIONES
Rango de tamaños
NPS ¼ a 4 / DN 8 a 100
Materiales del cuerpo
Acero inoxidable, acero al carbono, aleaciones especiales
Rango de temperaturas
-50 °F a 550 °F (-46 °C a 287 °C)
Materiales del vástago
316 acero inoxidable
Presión operativa máxima permitida
2200 psi CWP (151 Bar)
Materiales del asiento
Estándar: TFM 1600, opcional: Tek-Fil®, PEEK, UHMWPE, RPTFE, metal, rellenos de cavidad
Clasificación de cierre
Cero fuga
Materiales de la bola
CF8M Acero Inoxidable
Tipo de cuerpo
Tres piezas
Estándar de diseño
ASME B16.34 Clase 600
Conexiones terminales
Roscada ASME B1.20.1 NPT, soldadura por encastre ASME B16.11, soldadura por encastre extendida, soldadura a tope ASME B16.25, soldadura a tope extendida, bridada Clase 600, ASME B16.10, ASME B16.5
Ensayos estándar
API 598, MSS SP72
Certificaciones
API 607 4.a Edición, ATEX, CRN, NACE MR0175, PED, PE(S)R, TR CU, SIL
Puertos
Puerto Completo NPS ¼ a 4 / DN 8 a 100
Puerto Estándar NPS ¾ a 2½" / DN 20 a 65
Cara a cara
ASME B16.10, fabricante estándar
Aplicaciones
Proceso, vapor, ignífugas, gases industriales
