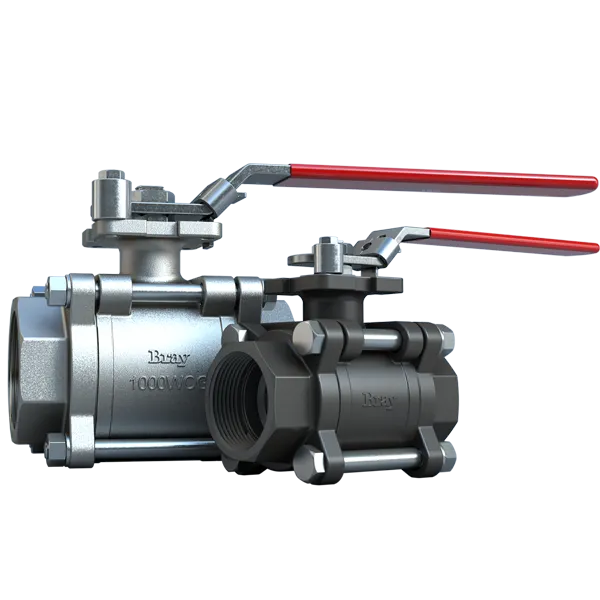

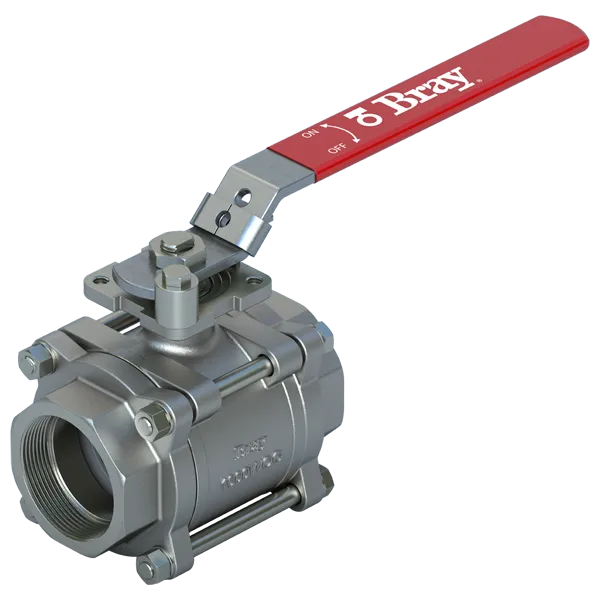

VÁLVULA ESFÉRICA DE 3 PIEZAS SERIE 7000/8000 BRAY
Válvulas de bola de 3 piezas de alto rendimiento con opciones de control y tres puertos
Construcción duradera para usos exigentes
Válvulas de bola de tres piezas resilientes desarrolladas para entornos industriales
Las Válvulas de Bola de 3 piezas de la Serie 7000/8000 de Bray proporcionan la máxima flexibilidad con conexiones de extremo roscadas y bridadas, Socket Weld, Butt Weld y una variedad de materiales del asiento de alto rendimiento.
Las series 7000/8000 cuentan con una almohadilla de montaje de actuación integrada y accesorios y opcionales disponibles que incluyen una unidad de contención de medios para emisiones fugitivas, rellenos de cavidad interna, insertos para aplicaciones de válvulas de control caracterizadas y electropulido interno para manipulación de alimentos.
El diseño del cuerpo de tres piezas permite un fácil mantenimiento en línea con componentes reemplazables para un menor costo de mantenimiento y un menor costo total de propiedad a lo largo de la vida útil de la válvula.
ESPECIFICACIONES
Rango de tamaños
NPS ¼ a 12 / DN 8 a 300
Materiales del cuerpo
Serie 7000: CF8M, Serie 8000: WCB
Rango de temperaturas
-50 °F a 550 °F (-46 °C a 287 °C)
Materiales del vástago
316 acero inoxidable
Presión operativa máxima permitida
NPS ¼ a 4: 1000 psi CWP (DN 8 a 100: 69 bares)
NPS 6 a 12: 400 psi CWP (DN 150 a 300: 27 bares)
Materiales del asiento
Estándar: RPTFE, opcional: TFM 1600, Tek-Fil®, UHMWPE, rellenos de cavidad
Materiales de la bola
CF8M Acero Inoxidable
Tipo de cuerpo
3 pieza
Estándar de diseño
MSS SP110
Conexiones terminales
ASME B1.20.1 NPT roscado, ASME B16.11 con soldadura por encastre, MSS SP-72 /ASME B16.25 con soldadura a tope, ASME Clase 150 bridado, soldadura por encastre extendida, soldadura a tope extendida
Ensayos estándar
API 598, MSS SP72
Puertos
Puerto completo
Certificaciones
7000/8000: ATEX, CRN, PED, PE(S)R, TR CU, SIL
7000: NSF 61/372
Cara a cara
NPS ¼ a 4: Estándar del Fabricante
NPS 6 a 12: ASME B16.10
Clasificación del vapor
Hasta 425 WSP
Norma sobre emisiones fugitivas
EN ISO 15848-1
