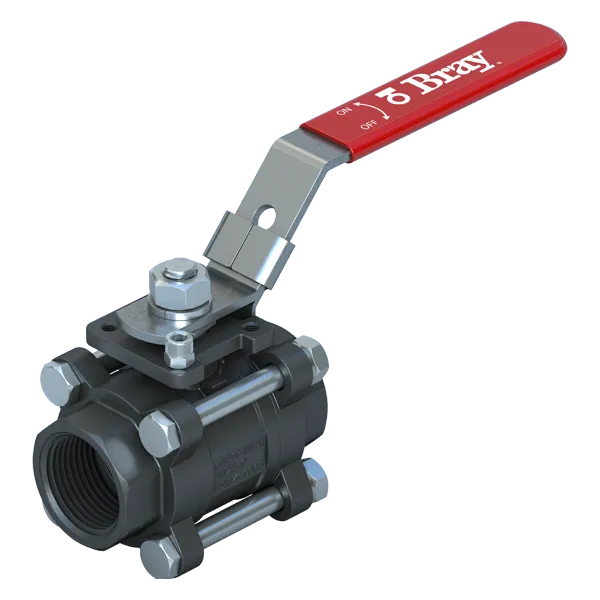

VÁLVULA ESFÉRICA DE 3 PIEZAS SERIE 5000/6000 BRAY
Válvula de 3 piezas que ofrece cierre hermético y resistencia a la corrosión.
Disfrute de cero fugas y mantenimiento sencillo con nuestras soluciones confiables
Construcción de acero inoxidable y manija de bloqueo de seguridad para mejorar la seguridad operativa
La Válvula de Bola de Cuarto de Vuelta de tres piezas y paso completo Serie 5000/6000 de Bray está diseñada para ofrecer todas las ventajas de las válvulas de bola de tres piezas a un precio económico, lo que incluye un vástago resistente anti-expulsión con entrada interna y una empaquetadura ajustable de carga viva que garantiza cero fugas, bajo par y una vida útil prolongada.
Disponibles en acero inoxidable CF8M (316L) de fundición por inversión o en acero al carbono WCB, las válvulas de la serie 5000/6000 incluyen una sección central abatible para facilitar el mantenimiento en línea. Todas las piezas fundidas del cuerpo están marcadas con un número de fundición para una total trazabilidad, lo que garantiza calidad y fiabilidad.
Para el funcionamiento manual de la válvula, las válvulas de las series 5000/6000 incorporan manijas de bloqueo del gatillo de seguridad de acero inoxidable y topes de recorrido que limitan el movimiento de la manija a 90°. La almohadilla de montaje ISO 5211 de fundición integral garantiza una alineación perfecta y una instalación simplificada de actuadores, operadores de engranajes y otros accesorios de actuación y control.
Disponibles con una garantía líder en el sector y una reputación de fiabilidad, las válvulas de bola de tres piezas de las series 5000/6000 de Bray son la solución ideal para una amplia variedad de aplicaciones industriales.
ESPECIFICACIONES
Rango de tamaños
¼ - 4" (8 mm - 100 mm)
Materiales del cuerpo
Serie 5000: acero inoxidable, Serie 6000: acero al carbono
Rango de temperaturas
-50 °F a 450 °F (-46 °C a 232 °C)
Materiales del vástago
316
Presión operativa máxima permitida
½ - 2" 1000 psi CWP (8 - 50 mm 69 Bar),
2½ - 4" 800 psi CWP (65 - 100 mm 55 Bar)
Materiales del asiento
RPTFE
Clasificación de cierre
MSS-SP 72
Materiales de la bola
316
Tipo de cuerpo
Tres piezas
Estándar de diseño
ASME B16.34
Conexiones terminales
Roscado (ASME B1.20.1 NPT), soldadura a tope (ASME B16.11)
Ensayos estándar
API 598
Puertos
Puerto completo
Cara a cara
Estándar del fabricante (ver catálogo)
Aplicaciones
Proceso, equipo original
