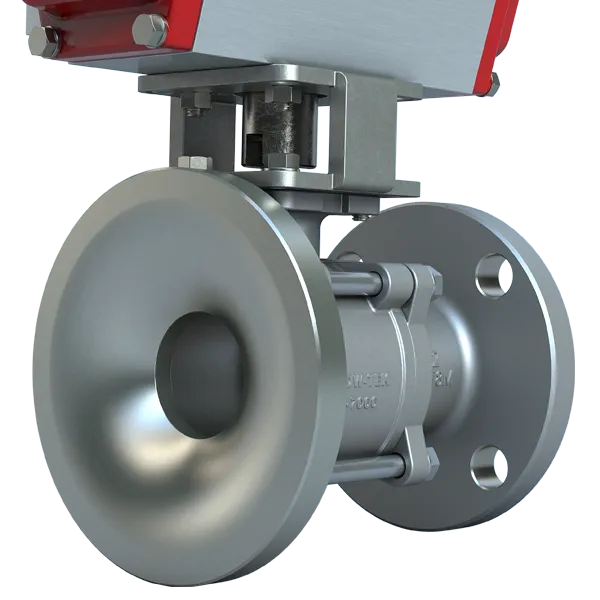

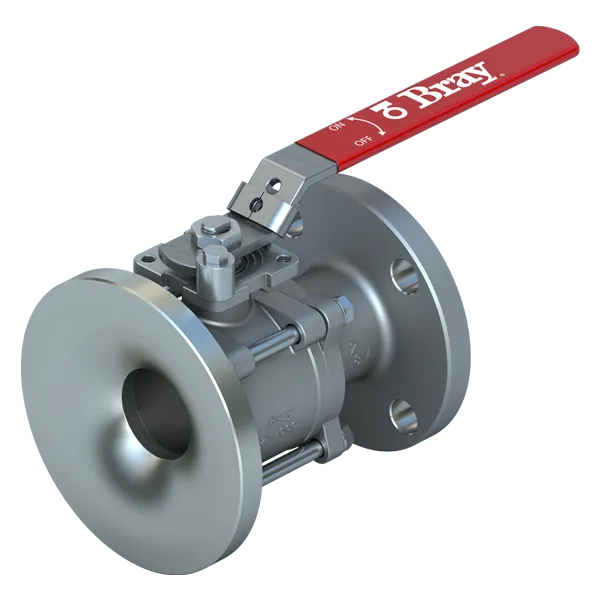

VÁLVULA ESFÉRICA DE 2 PIEZAS SERIE TANK BRAY
Válvulas de bola duraderas para autoclaves, reactores y tanques de almacenamiento con sellado de cero fugas
Sellado confiable para aplicaciones de parte inferior de tanque
Diseño de brida integrada que simplifica el montaje del actuador y mejora la durabilidad
Las válvulas de bola de paso total de las Series Tank TKF15 de 2 piezas y TK7000/TK8000 de 3 piezas están diseñadas específicamente para satisfacer las necesidades de la industria para ubicaciones de drenaje en la parte inferior de tanques en autoclaves, reactores, recipientes a presión y tanques de almacenamiento. Las válvulas de la serie TK facilitan el drenaje rápido y sin obstrucciones de los fluidos de un tanque. Las válvulas de la serie Tank se caracterizan por un sello de cero fugas, empaquetadura de carga viva y brida de montaje superior fundida integralmente para simplificar el montaje del actuador, además de contar con una construcción de alta resistencia. Todas las válvulas de la serie Tank se caracterizan por un bajo par de accionamiento y una vida útil prolongada.
Las válvulas de bola de 2 piezas de la serie Tank TKF15 presentan un cierre de válvula con conexión integral de fondo de tanque fundida como una sola pieza, para una conexión soldada in situ y con fondo rasante al tanque, y una conexión bridada ASME B16.5 para tuberías. Las válvulas de la serie TKF15 ofrecen una solución económica para tanques más grandes con NPS de 2 ½" a 10" pulgadas.
Las válvulas de bola de tres piezas de la serie Tank TK7000/TK8000 están diseñadas con la ventaja añadida de un cuerpo abatible hacia fuera para facilitar el mantenimiento de limpieza en línea o el servicio in situ. Las válvulas de la serie TK de 3 piezas ofrecen la más amplia disponibilidad de conexiones finales, incluyendo bridas, roscas, Socket Weld, Socket Weld extendido, Butt Weld, Butt Weld extendido, abrazadera rápida y extremos de tubo / tubo extendidos.
ESPECIFICACIONES
Rango de tamaños
TK7000/TK8000: NPS 1 a 6
TKF15: NPS 2½ a 10
Materiales del cuerpo
Acero inoxidable, acero al carbono
Materiales del vástago
Acero inoxidable
Presión operativa máxima permitida
TK7000/TK8000: NPS 1 a 4, 1000psi WOG; NPS 6 a 10, 400psi WOG/ANSI Clase 150
TKF15: 316SS, 275psi; WCB, 285psi
Materiales del asiento
TFM modificado
Clasificación de cierre
Cero fuga
Materiales de la bola
Acero inoxidable
Tipo de cuerpo
Tres piezas
Conexiones terminales
Roscada, soldadura por encastre, soldadura a tope, ANSI 150 bridada, abrazadera de cierre rápido - diámetro exterior de tubería sanitaria
Ensayos estándar
API 598
Puertos
Puerto completo
Cara a cara
Estándar del fabricante (ver catálogo)
Certificaciones
CRN, PED, PE(S)R
Aplicaciones
Parte inferior del tanque
