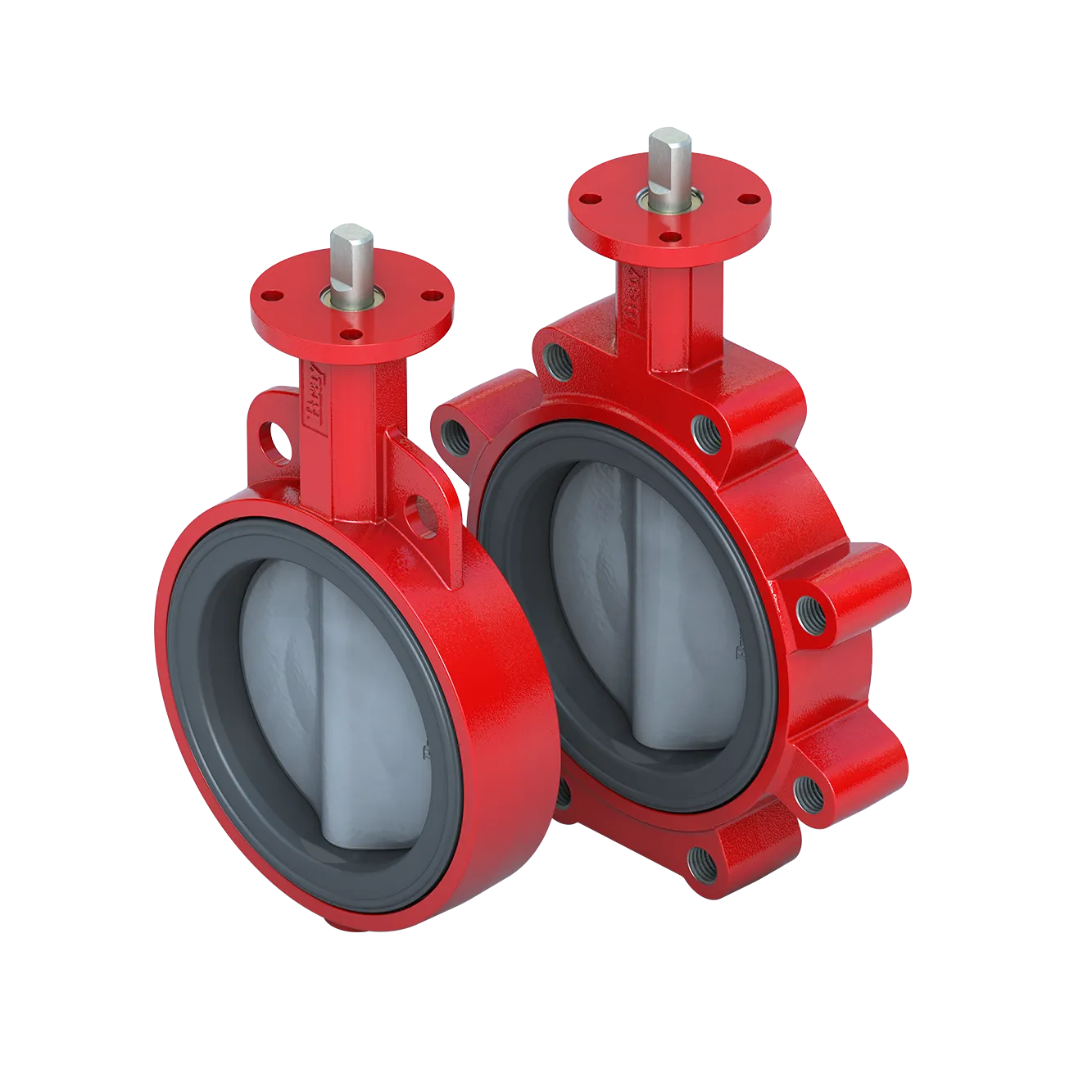

VÁLVULA MARIPOSA CON ASIENTO RESILIENTE SERIE 30/31 BRAY
Fabricada, ensamblada y probada de conformidad con un Programa de Aseguramiento de la Calidad ISO 9001 escrito.
Cierre hermético bidireccional
Certificación NSF/ANSI 61 para la manipulación segura de fluidos.
Las válvulas mariposa con asiento resiliente Serie 30 estilo oblea y Serie 31 estilo orejada Bray tienen cuerpo en una sola pieza con diseño de vástago resistente, con una conexión interna de disco a vástago.
La Serie 30/31 está diseñada para ofrecer cierre hermético bidireccional y aislamiento de la línea del producto desde el vástago y el cuerpo de la válvula.
Disponible con una amplia selección de materiales de disco y asiento resiliente de alta calidad para una variedad de aplicaciones, nuestras válvulas mariposa Serie 30/31 tienen automatización simple para servicio modular o encendido/apagado.
Especificaciones
Rango de tamaños
NPS 2 a 20 / DN 50 a 500
NPS 14 a 20 / DN 350 a 500
Materiales del cuerpo
Hierro fundido, hierro dúctil, acero al carbono, aluminio
Rango de temperaturas
-20 °F a 400 °F (-29 °C a 204 °C)
Presión operativa máxima permitida
175 psi (12 bar)
150 psi (10 bar)
Materiales del vástago
Acero inoxidable, monel K500
Clasificación de cierre
Hermético bidireccional
Estándar de diseño
MSS SP-67, API 609, categoría A
Taladrado de la brida
ASME B16.1 Clase 125, ASME B16.5 Clase 150, EN 1092 PN 10, 16
Ensayos estándar
MSS SP-61, API 598, EN 12266-1
Certificaciones
ABS, ATEX, Bureau Veritas, CRN, DNV, FDA 21 CFR 177.1550, NSF 61/372, PED, PE(S)R
Cara a cara
MSS SP-67, API 609, categoría A, EN 558
Tipo de cuerpo
Tipo wafer, orejada
Materiales del asiento
BUNA-N, EPDM, FKM, poliuretano
Materiales del disco
Hierro dúctil recubierto con nylon 11, bronce de aluminio, acero inoxidable, Hastelloy®, hierro dúctil recubierto con Halar®
Aplicaciones
Agua potable, aguas residuales, agua de mar, climatización
