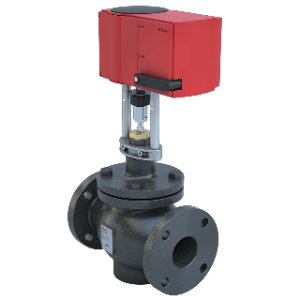

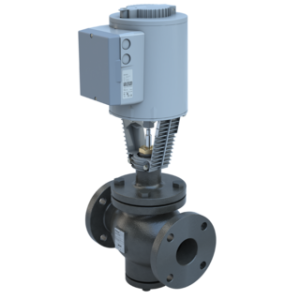

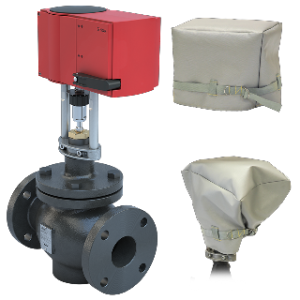

VÁLVULA DE GLOBO CON BRIDA SERIE DG BRAY
Aplicaciones para automatización de edificios, control de temperatura y climatización
Las válvulas de globo bridadas de la serie DG proporcionan un control estable y preciso de intercambiadores de calor de agua y vapor en unidades fan coil, serpentines de recalentamiento VAV y unidades de manejo de aire de hasta 900 gpm.
Estas válvulas de globo tienen una rangeabilidad superior a 100:1 para un control preciso. Las válvulas de trim estándar de 2 vías proporcionan una característica de caudal isoporcentual para agua caliente y fría. Las válvulas de trim de acero inoxidable de 2 vías, recomendadas para aplicaciones de vapor, y las válvulas mezcladoras de 3 vías ofrecen una característica de caudal lineal para un puerto NA y un isoporcentual para un puerto NC.
Todas las válvulas de globo bridadas de la serie DG incorporan un empaque tipo cartucho, fácilmente reemplazable mientras la válvula está en línea. La guía constante del obturador y el asiento metal-metal mecanizado con precisión garantizan un cierre ANSI Clase IV (0,01 %), lo que proporciona bajas fugas y ahorro de energía.
ESPECIFICACIONES
Rango de tallas
2-1/2” – 6” (65 mm – 150 mm)
Conexiones finales
ANSI Clase 125 con brida
Rango de temperatura
Opción de acero inoxidable 337 °F (169 °C) a 100 PSI (6,8 bar)
Ajuste estándar: -20 a 250 °F (-29 a 121 °C) a 175 PSI (12 bar)
Material del cuerpo
Hierro fundido
Configuraciones
2 vías | 3 vías
Caída máxima de presión
25 PSIG de agua
50 PSIG de vapor (ajuste de vapor)
