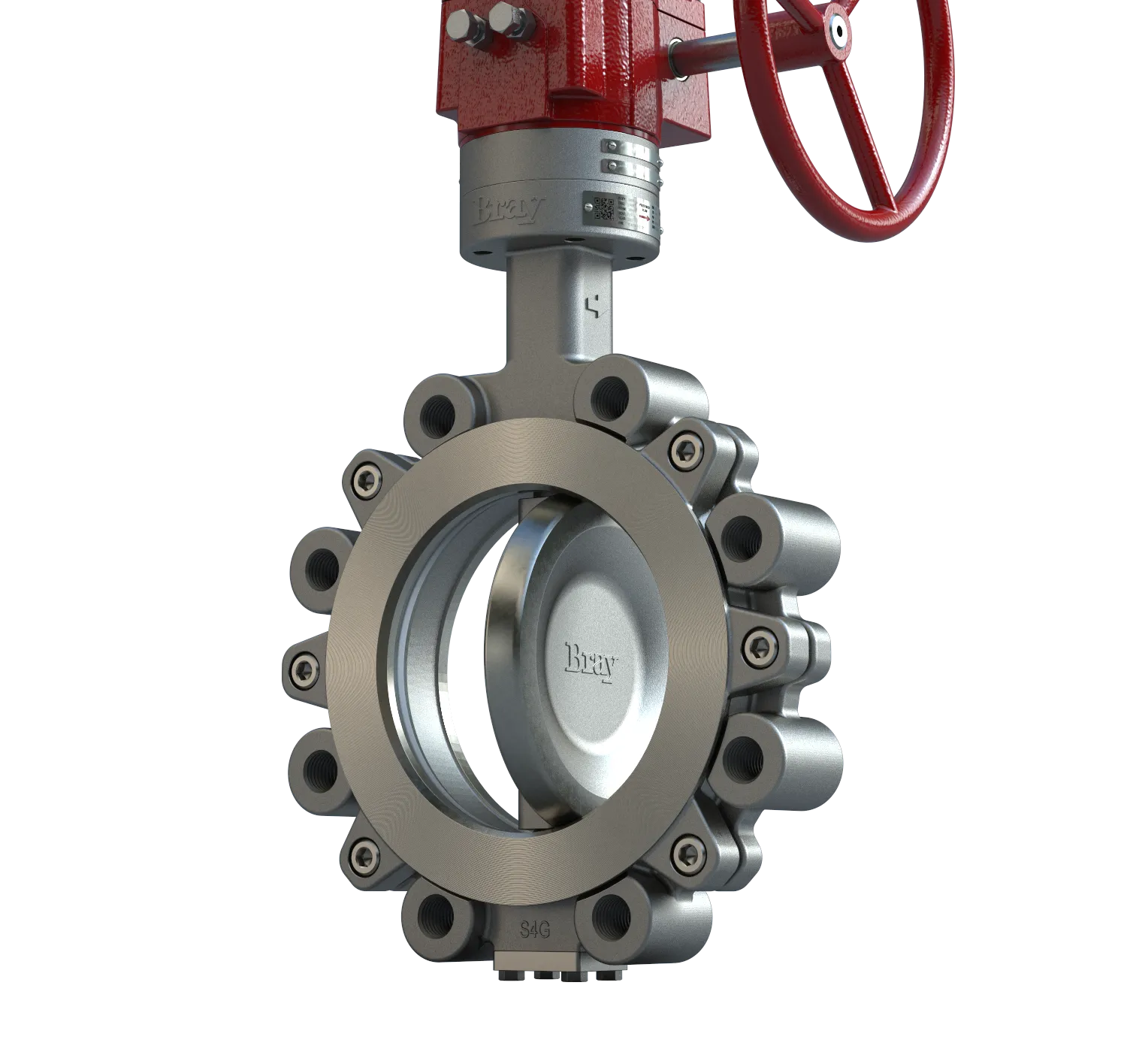

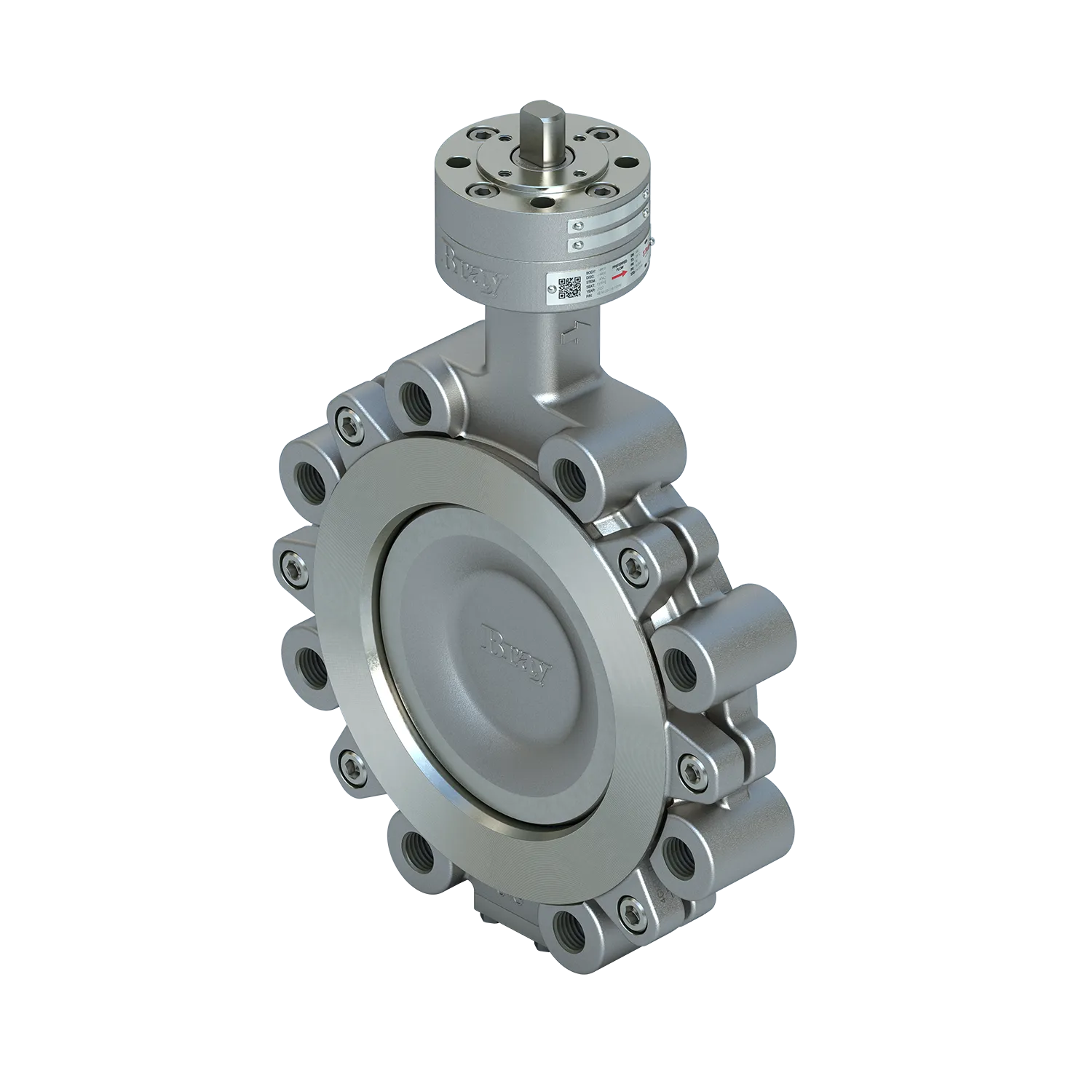

VÁLVULA DE DOBLE EXCENTRICIDAD 4-CX BRAY
Válvula mariposa con diseño de precisión para aplicaciones críticas
Diseñada para alta temperatura, alta presión y alto ciclaje con empaquetadura con certificación de bajas emisiones
Válvula mariposa de alto rendimiento para operaciones industriales críticas
Esta válvula de mariposa de alto rendimiento biexcéntrica cuenta con un diseño galardonado y patentado por Bray que ofrece calidad, valor y fiabilidad en las aplicaciones con altas exigencias en temperatura y presión, con elevado número de ciclos y para servicios críticos. Esta válvula altamente versátil ofrece un sello del vástago con muelle precargado y ajustable, además de empaquetadura homologada de baja emisión.
ESPECIFICACIONES
Rango de tamaños
DN 80 a 400
Rango de temperaturas
-29 °C a 260 °C
Presión operativa máxima permitida
40 bar
Tipo de cuerpo
Wafer | Lug
Prueba de estanquidad
EN 12266-1 Calificación A
Diseño de Válvula
EN 12569 | EN 593 | NE 167
Material estándar
EN 16668 | AD2000 W0
Marcado
EN 19 | DIN EN IEC 61406 | DIN 91406
Brida Superior
ISO 5211
Taladrado de la brida
EN 1092-1 PN 10 | PN 16 | PN 25 | PN 40
Cara a cara
EN 558 Serie 20, Serie 25
Declaración de Conformidad
CE | UKCA
Directiva de Equipos de Presión
2014/68/EU | PE(S)R
Directiva de Maquinaria
2006/42/EC
Explosión Atmosférica
ATEX (2014/34/EU)
Emisiones Fugitivas
ISO 15848-1 | TA-Luft VDI 2440
Nivel de Integridad de Seguridad
IEC 61508 Nivel 3 (compatible con SIL 3)
Materiales del cuerpo
Acero al Carbono (EN 1.0619) | Acero Inoxidable (EN 1.4408)
Materiales del disco
Acero inoxidable (EN 1.4408)
Materiales del vástago
Acero inoxidable (EN 1.4542)
Materiales del asiento
RPTFE con núcleo de elastómero
Aplicaciones
Proceso, Gas Agrio, Vapor, Vacío, Agua y Aguas Residuales
