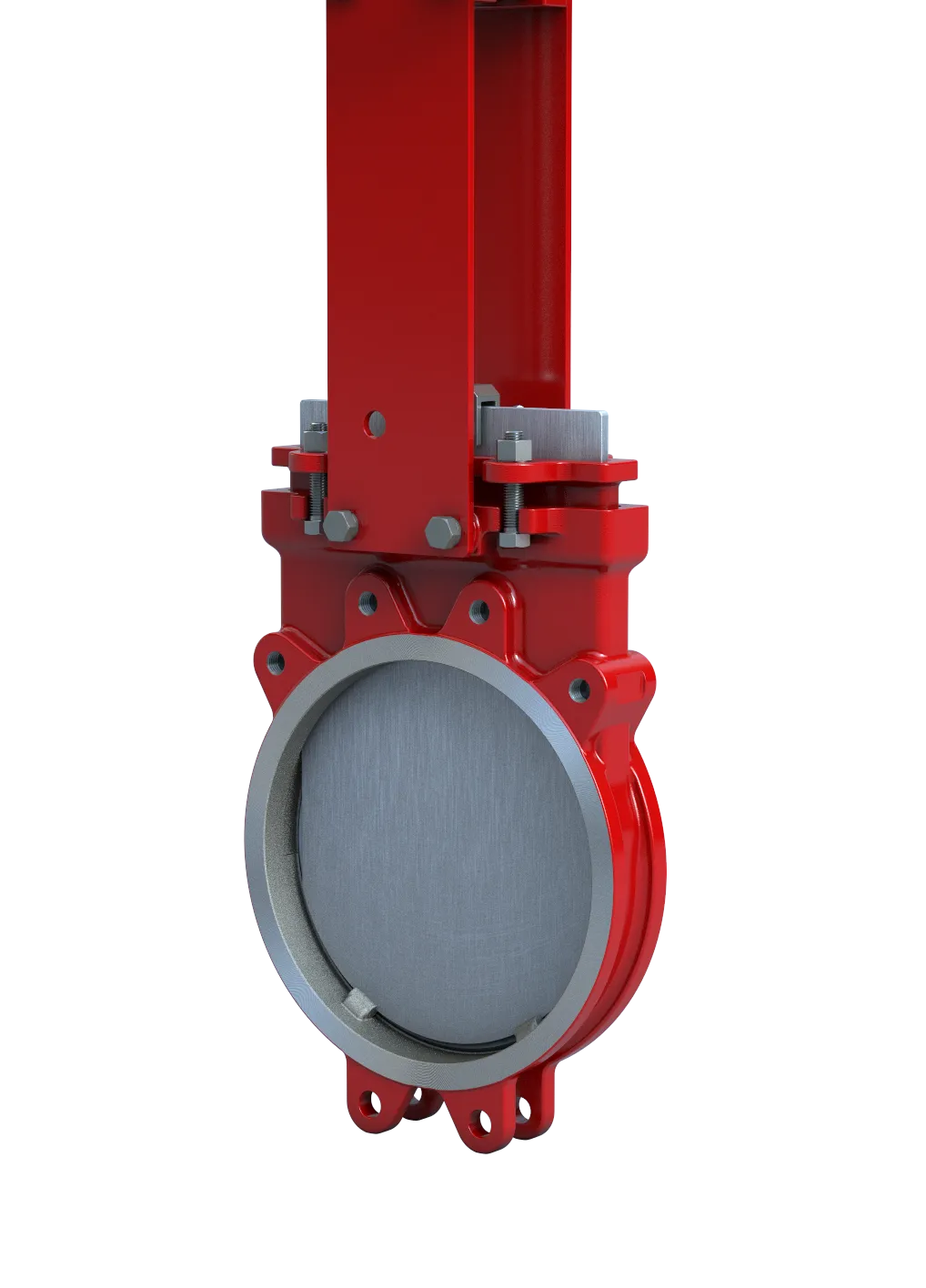

VÁLVULA DE CUCHILLA UNIDIRECCIONAL SERIE 950 BRAY
Válvulas de presión con diseño semi-lug para un funcionamiento rentable en operaciones de servicio pesado
Diseño de cuerpo semi-lug rentable con mayor durabilidad
Válvulas unidireccionales resistentes para las necesidades de servicio pesado industriales
Las Válvulas de Cuchilla Serie 950 unidireccionales están diseñadas con un cuerpo fundido de una sola pieza recubierto por un cuerpo semi-lug rentable. Con asientos integrales de metal o blandos reemplazables, la configuración se puede adaptar a los requisitos de la aplicación específica. Esta característica de personalización asegura que la válvula se adapte sin problemas a distintas condiciones de funcionamiento, desde plantas para el tratamiento de aguas residuales hasta operaciones mineras, instalaciones de pulpa y papel, y la industria de alimentos y bebidas. A fin de cumplir con los más altos estándares de calidad, cada Válvula de Cuchilla Serie 950 debe superar pruebas rigurosas, que incluyen pruebas de asientos y de carcasa conforme MSS SP-151, como también las pruebas de ciclos de fábrica. Las presiones nominales de nuestros productos incluyen especificaciones unidireccionales, con 2" - 12" a 150 psi (cuerpo de hierro dúctil), 14" - 24" a 75 psi (cuerpo de hierro dúctil) y 2" - 24" a 150 psi (cuerpo de acero). Entre nuestras aprobaciones y certificaciones se encuentran la CRN, PED - Categoría I Módulo A y conformidad con AWWA C520. Descubra funciones opcionales, como Protectores de Compuerta, Cono Deflector, Bloqueos de Apertura/Cierre, Sensores de Final de Carrera, Válvulas Solenoides y Sistemas a Prueba de Fallos para una mejor funcionalidad.
ESPECIFICACIONES
Rango de tamaños
NPS 2 a 24 / DN 50 a 600
Materiales del cuerpo
Acero al Carbono (WCB), Acero Inoxidable CF8, Acero Inoxidable CF8M, Acero Inoxidable CF3M, SAF 2205, SAF 2507
Presión operativa máxima permitida
NPS 2 a 12: 150psi / DN 50 a 300: 10bar
NPS 14 a 24: 75psi / DN 350 a 600: 5bar
Materiales del vástago
304 acero inoxidable
Tipo de cuerpo
Una pieza, oblea, semiorejada
Materiales de la compuerta
Acero inoxidable 304, 316, 317, SAF 2507, SAF 2205, 17-4PH, Hastelloy® C, Monel®
Rango de temperatura del material del asiento
Buna-N: -34 a 194 °F (-36 a 90 °C), EPDM: -65 a 248 °F (-54 a 120 °C) Viton®: -15 a 392 °F (-26 a 200 °C), anillo de apoyo de PTFE/Viton: -235 a 392 °F (-148 a 200 °C)
Estándar de diseño
MSS SP81
Temperatura máxima de empaque
PTFE: 500 °F (260 °C), PTFE impregnado: 450 °F (232 °C), PTFE/Buna-N: 194 °F (90 °C), PTFE/Viton®: 392 °F (200 °C), PTFE/EPDM: 248 °F (120 °C)
Ensayos estándar
MSS SP151
Certificaciones
ATEX, AWWA C520 (2019), CRN, PED, PE(S)R, TR CU, UA TR
Cara a cara
MSS SP81
Opciones de actuador
Volante, engrane cónico, neumático, hidráulico, eléctrico
Aplicaciones
Aguas residuales, energía, uso industrial general, químicos, minería, alimentos y bebidas, pulpa y papel
