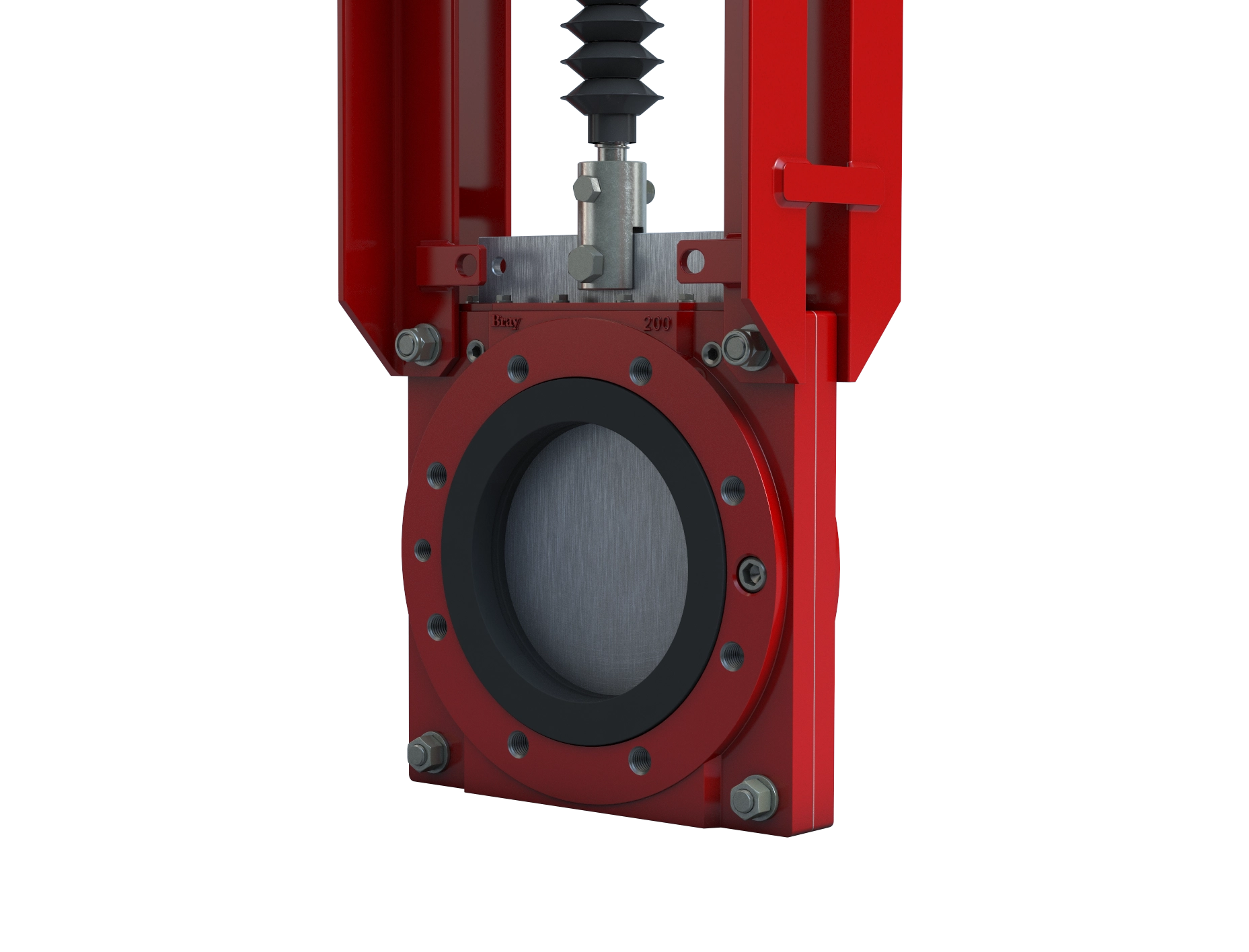

VÁLVULA DE CUCHILLA BIDIRECCIONAL SERIE 768 BRAY
Solución para aplicaciones con manipulación de slurry de alta presión para servicio pesado
Mangas reemplazables que garantizan un rápido mantenimiento y durabilidad
Diseñada para vida útil prolongada en condiciones exigentes
La Válvula de Cuchilla Serie 768 es una solución diseñada para aplicaciones de manipulación de slurry de alta resistencia. Con una dimensión de wafer compacto de entrecaras, esta válvula brinda una solución eficaz que ahorra espacio para diversas necesidades de manipulación de slurry, está equipada con la tecnología SlurryShield de Bray y puede convertirse en un sustituto directo de las válvulas de cuchilla convencionales. La válvula tiene un diseño que incorpora mangas gemelas de elastómero y una compuerta autolimpiante. La compuerta está diseñada para soportar 1.1 veces la presión nominal de la válvula, lo que garantiza su durabilidad en aplicaciones de alta presión. Es posible conseguir presiones nominales más elevadas con materiales de compuerta de mayor límite elástico, como el acero inoxidable Duplex 2205 o 17-4PH. Gracias a que las mangas pueden reemplazarse en el lugar, la válvula puede volver a funcionar rápidamente y así asegurar una vida útil prolongada. Entre sus certificaciones se incluyen la CRN y la PED Categoría I Módulo A para líquidos del Grupo 2, con lo que se garantiza el cumplimiento de las normas y reglamentaciones de la industria. La Válvula de Cuchilla Serie 2 es una garantía en términos de diseño y rendimiento, y es especialmente eficaz para aplicaciones de manipulación de slurry de alta resistencia en sectores como la minería, los procesos HPAL/POX y la industria química.
ESPECIFICACIONES
Rango de tamaños
NPS 2 a 24 / DN 50 a 600
Materiales del cuerpo
Hierro dúctil, acero al carbono y acero inoxidable
Presión operativa máxima permitida
NPS 2 a 16: 150psi / DN 50 a 400: 10bar
NPS 18 a 24: 90psi / DN 450 a 600: 6.2bar
(Temperaturas más altas disponibles con materiales seleccionados)
Materiales del vástago
304 acero inoxidable
Tipo de cuerpo
Atornillado de dos piezas: Wafer
Materiales de la compuerta
Acero inoxidable 304, 316, 317, SAF 2507, SAF 2205, 17-4PH, Hastelloy® C, Monel®,
Rango de temperatura del material del asiento
Caucho natural: -60° a 165 °F (-51° a 74 °C)
EPDM: -65° a 248 °F (-54° a 120 °C)
Estándar de diseño
Estándar del fabricante
Materiales del rascador
EPDM
Ensayos estándar
Estándar del fabricante
Certificaciones
ATEX, CRN, PED, PE(S)R, TR CU, UA TR
Cara a cara
Estándar del fabricante
Opciones de actuador
Volante, engrane cónico, neumático, hidráulico, eléctrico
Aplicaciones
Slurry
