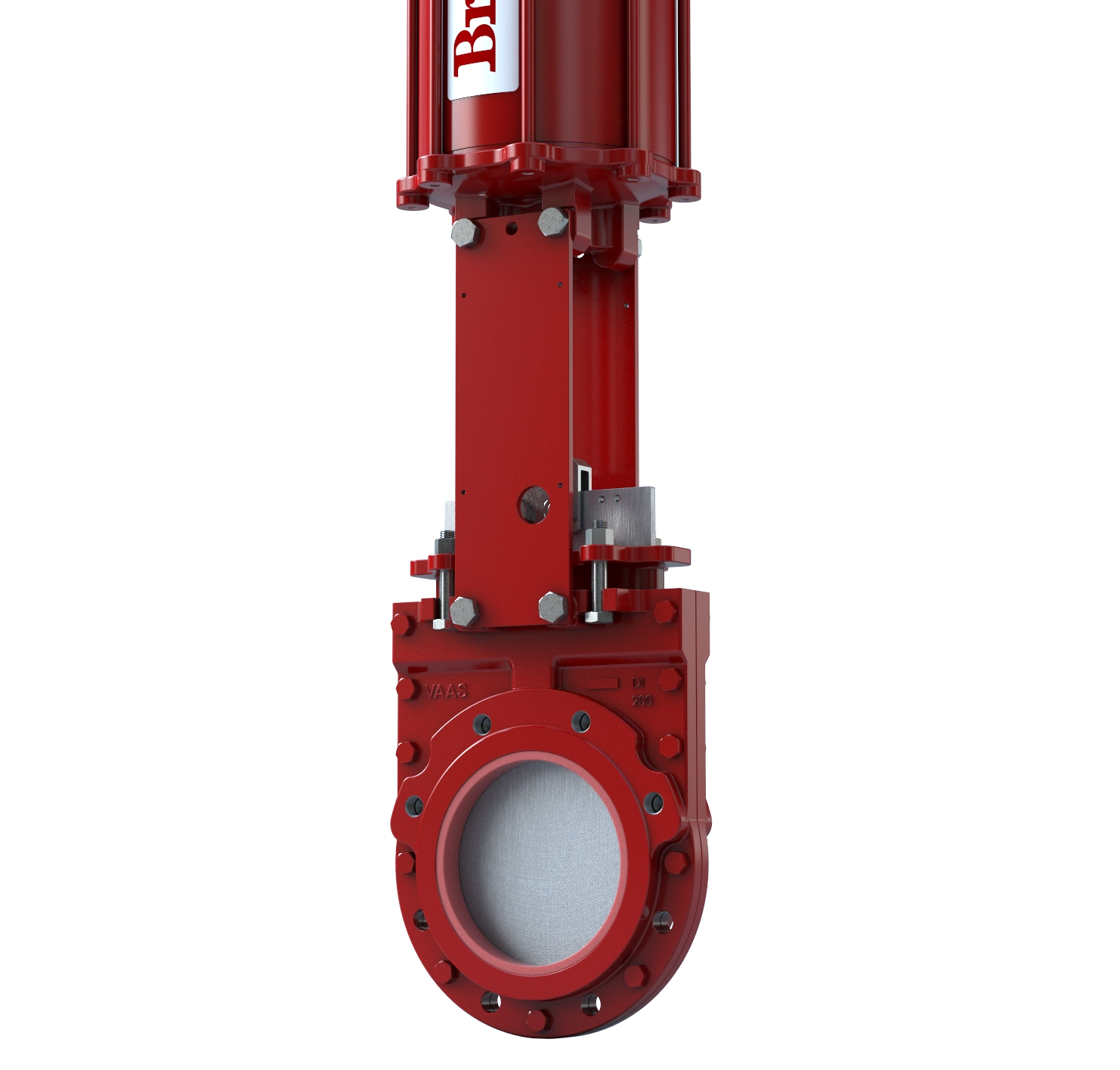

VÁLVULA DE CUCHILLA BIDIRECCIONAL SERIE 755 BRAY
Asiento resiliente para aplicaciones de control de flujo industriales
Materiales resistentes a la corrosión para usos industriales versátiles
Durabilidad diseñada para aplicaciones industriales corrosivas
La Válvula de Cuchilla Bidireccional Serie 755 de Bray está diseñada para sobresalir en el manejo de slurry abrasivo y corrosivo de varias aplicaciones, con un enfoque en el rendimiento y la confiabilidad. Su diseño y construcción robusta marcan un nuevo paradigma de eficiencia y durabilidad en el ámbito industrial. Con su configuración de cuerpo robusto atornillado de dos piezas, la válvula Serie 755 garantiza la integridad estructural y simplifica los procedimientos de mantenimiento, lo que mejora la eficiencia operativa. Al igual que la Serie 752, la válvula utiliza un asiento de perímetro moldeado reforzado con acero para lograr un cierre cero fugas bidireccional. Con tamaños que varían de 752" a 2" (de 24 a 50 mm), la Serie 600 ofrece flexibilidad para afrontar las demandas de distintas aplicaciones. Soporta fácilmente entornos de presión alta, con valores que llegan hasta los 240 psi (16 bar). Para satisfacer los requisitos de aplicaciones específicas, la válvula de cuchilla Serie 755 ofrece una variedad de opciones de materiales para el cuerpo, como acero inoxidable CF3M, SAF 2205 Duplex y SAF 2507 Duplex para el uso en aplicaciones corrosivas. Además, la válvula de cuchilla de la Serie 755 cuenta con un revestimiento con orificio de poliuretano reemplazable en el sitio, lo que aumenta el rendimiento y proporciona una solución económica para las aplicaciones abrasivas.
ESPECIFICACIONES
Rango de tamaños
NPS 2 a 24 / DN 60 a 600
Materiales del cuerpo
Hierro dúctil, acero al carbono (WCB), acero inoxidable CF8, acero inoxidable CF8M, acero inoxidable CF3M
Presión operativa máxima permitida
240 psi (16 bares)
Materiales del vástago
304 acero inoxidable
Tipo de cuerpo
Oblea, atornillado de dos piezas
Materiales de la compuerta
Acero Inoxidable 304, 316, 317, SAF 2507, SAF 2205, 17-4PH, Hastelloy® C, Monel®
Rango de temperatura del material del asiento
Buna-N: -34 a 194 °F (-36 a 90 °C)
EPDM: -65 a 248 °F (-54 a 120 °C)
Viton®: -15 a 392 °F (-26 a 200 °C)
Estándar de diseño
MSS SP81
Temperatura máxima de empaque
PTFE/Buna-N: 194 °F (90 °C)
PTFE/Viton®: 392 °F (200 °C)
PTFE/EPDM: 248 °F (120 °C)
Ensayos estándar
MSS SP151
Temperatura máxima del revestimiento
176 °F (80 °C)
Certificaciones
ATEX, CRN, PED, PE(S)R, TR CU, UA TR
Cara a cara
MSS SP81
Opciones de actuador
Volante, engrane cónico, neumático, hidráulico, eléctrico
