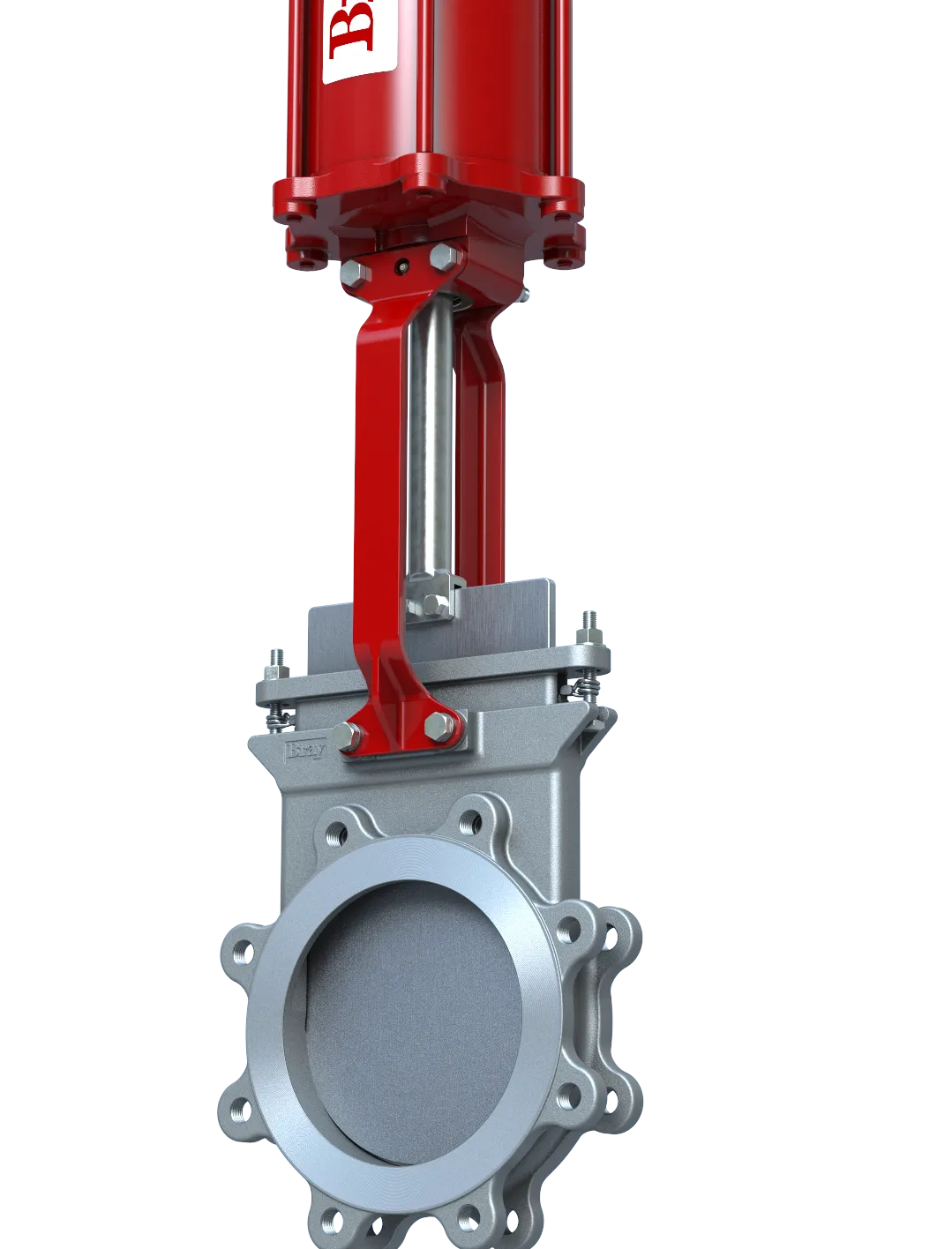

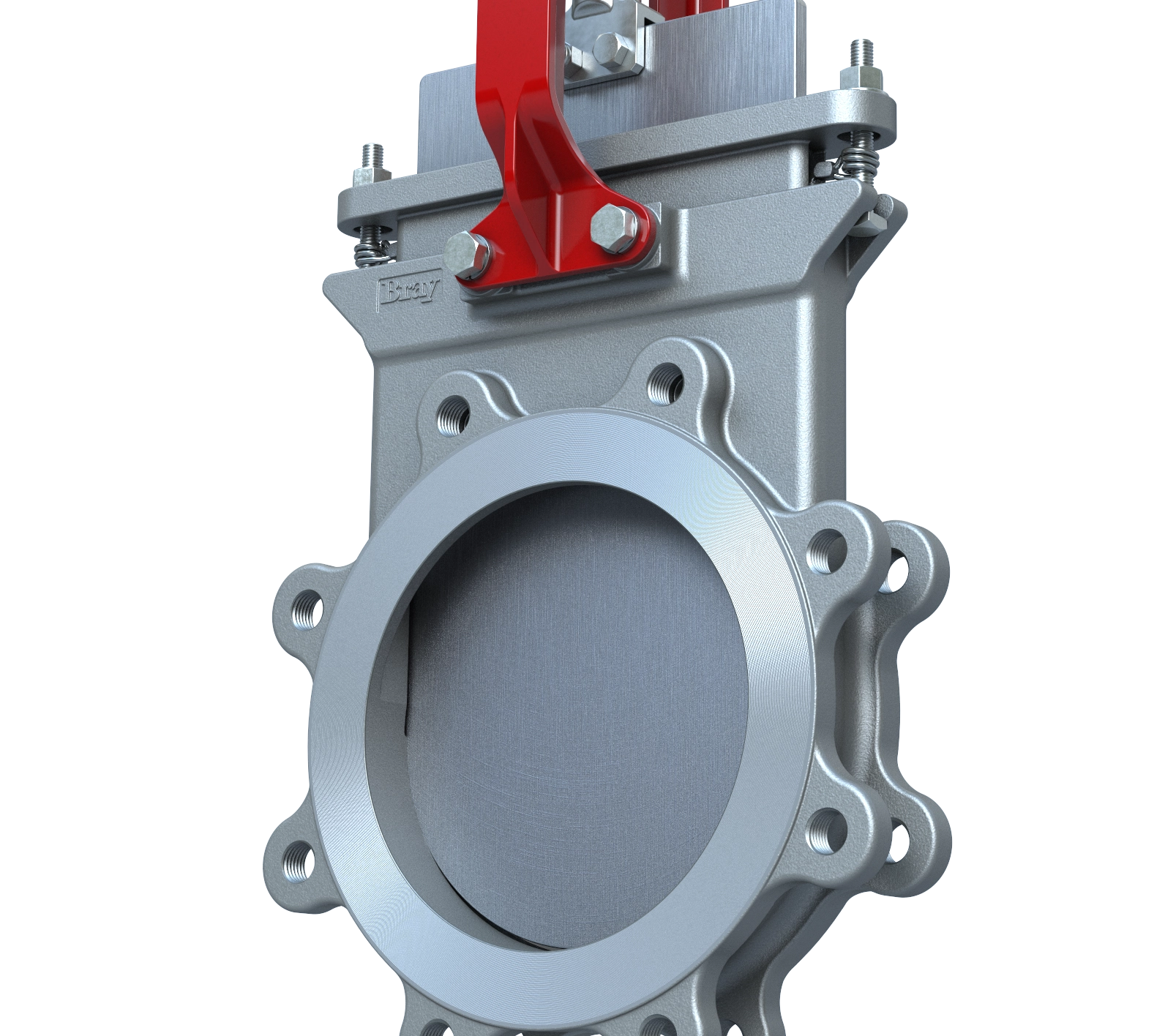

VÁLVULA DE CUCHILLA BIDIRECCIONAL SERIE 740 BRAY
Válvula diseñada para la precisión que garantiza cero fugas y óptima eficiencia en diversas industrias exigentes
Válvula de puerto completo resistente con certificaciones CRN, PED, AWWA para operaciones industriales críticas
Válvula de cuchilla resistente con asiento elastomérico flexible, probada en confiabilidad y durabilidad a largo plazo
La Válvula de Cuchilla Bidireccional Serie 740 de Bray cuenta con tecnología de punta en válvulas industriales, con un diseño de cuerpo fundido robusto de una sola pieza que posibilita un rendimiento óptimo en una diversidad de aplicaciones. Su asiento blando reemplazable garantiza resiliencia, durabilidad y adaptabilidad para procesos automatizados, lo que facilita las operaciones precisas de abierto/cerrado. El cuerpo fundido de una sola pieza se integra a la perfección con un asiento elastomérico flexible reforzado con alambre, que ofrece un cierre cero fugas bidireccional en varias aplicaciones industriales. Con la acreditación CRN, el cumplimiento del Módulo A de la Categoría I de PED y la certificación AWWA C520, la Serie 740 excede los estándares de la industria. Las pruebas rigurosas, incluidas las pruebas de carcasa y asiento según MSS SP-151, validan su confiabilidad, con el refuerzo de las pruebas de ciclo de fábrica y un Certificado de Conformidad del Diseño. El asiento elastomérico reforzado con acero y con retención mecánica y geométrica garantiza el cierre cero fugas bidireccional, lo que aumenta la eficiencia operativa en una variedad de industrias, como pulpa y papel, energía, aguas residuales, química y etanol. La válvula de cuchilla Serie 151 de Bray es reconocida por su confiabilidad, versatilidad y rendimiento superior, lo que la convierte en la solución preferida para las aplicaciones industriales exigentes en todo el mundo.
Diseñada para una conversión fácil y rápida entre la actuación manual y la neumática. Incluye un puerto de inyección lubricante para un funcionamiento continuo y sin inconvenientes que requiere mantenimiento mínimo.
El diseño de horquilla y el anclaje horizontal estabiliza la entrada para garantizar una alineación correcta.
El empaque cuadrado estándar de múltiples capas proporciona un sellado excepcional del prensaestopas.
Empaque de sello cuádruple energizado opcional para mejorar el sellado del prensaestopas.
El rascador/anillo antiextrusión minimiza la brecha entre el cuerpo y la compuerta
Ruta de flujo sin restricciones con mínima caída de presión que se logra a través del diseño de la válvula de puerto completo
El diseño de la entrada resistente a la desviación asegura una alineación consistente para lograr una durabilidad líder en la industria
El asiento elastomérico reemplazable reforzado con alambre flexible asegura un cierre hermético bidireccional
ESPECIFICACIONES
Rango de tamaños
NPS 2 a 36 / DN 50 a 900
Materiales del cuerpo
Acero al Carbono (WCB), Acero Inoxidable CF8, Acero Inoxidable CF8M, Acero Inoxidable CF3M, SAF 2205, SAF 2507
Presión operativa máxima permitida
NPS 2 a 24: 150psi / DN 50 a 600: 10bar
NPS 30 a 36: 100psi / DN 750 a 900: 7bar
Materiales del vástago
304 acero inoxidable
Tipo de cuerpo
Una pieza, orejada
Materiales de la compuerta
Acero Inoxidable 304, 316, 317, SAF 2507, SAF 2205, 17-4PH, Hastelloy® C, Monel®
Rango de temperatura del material del asiento
Buna-N: -34 a 194 °F (-36 a 90 °C),
EPDM: -65 a 248 °F (-54 a 120 °C)
Viton®: -15 a 392 °F (-26 a 200 °C)
Estándar de diseño
MSS SP81
Temperatura máxima de empaque
PTFE: 500 °F (260 °C),
PTFE impregnado: 450 °F (232 °C),
PTFE/Buna-N: 194 °F (90 °C),
PTFE/Viton®: 392 °F (200 °C),
PTFE/EPDM: 248 °F (120 °C)
Ensayos estándar
MSS SP151
Certificaciones
ATEX, AWWA C520 (2019), CRN, PED, PE(S)R, TR CU, UA TR
Cara a cara
MSS SP81
Opciones de actuador
Volante, engrane cónico, neumático, hidráulico, eléctrico
Aplicaciones
Suministro de lejía, pilas de lavado de la pasta de papel y aislamiento de bombas, evaporadores de licor negro, suministro de papel, válvula de paso para transporte neumático de ceniza volante, lodo de retorno activado RAS, aislamiento de bombas y equipos, fluidos de procesamiento, tanque de aislamiento y bombas
