VÁLVULA DE COMPUETA SERIE SSG1004 BETTS©
Válvula de compuerta manual – Brida TTMA x Tubo roscado de 4″.
La válvula de compuerta BETTS es una válvula de cierre externa, económica y de operación manual que ofrece un volante de doble acción para un cierre eficiente con Brida TTMA por tubo roscado de 3". Los discos estándar de acero inoxidable 316 ofrecen una excelente resistencia a la corrosión y la tuerca de empaque ajustable con empaque tejido infundido con PTFE facilita el ajuste del vástago. El sello metal-metal ofrece ventajas para diversas aplicaciones, pero es susceptible al desgaste y a los rayones.
ESPECIFICACIONES
Tamaño
4"
Material del cuerpo
Acero inoxidable
Peso
12.3 [5.6]
Válvula MAWP**
50 psi [3,4 bar]
Presión mínima de rotura
200 psi [13,8 bares]
Rango de temperatura
-40 °F a 500 °F [-40 °C a 260 °C]
Serie | SSG1004 |
|---|---|

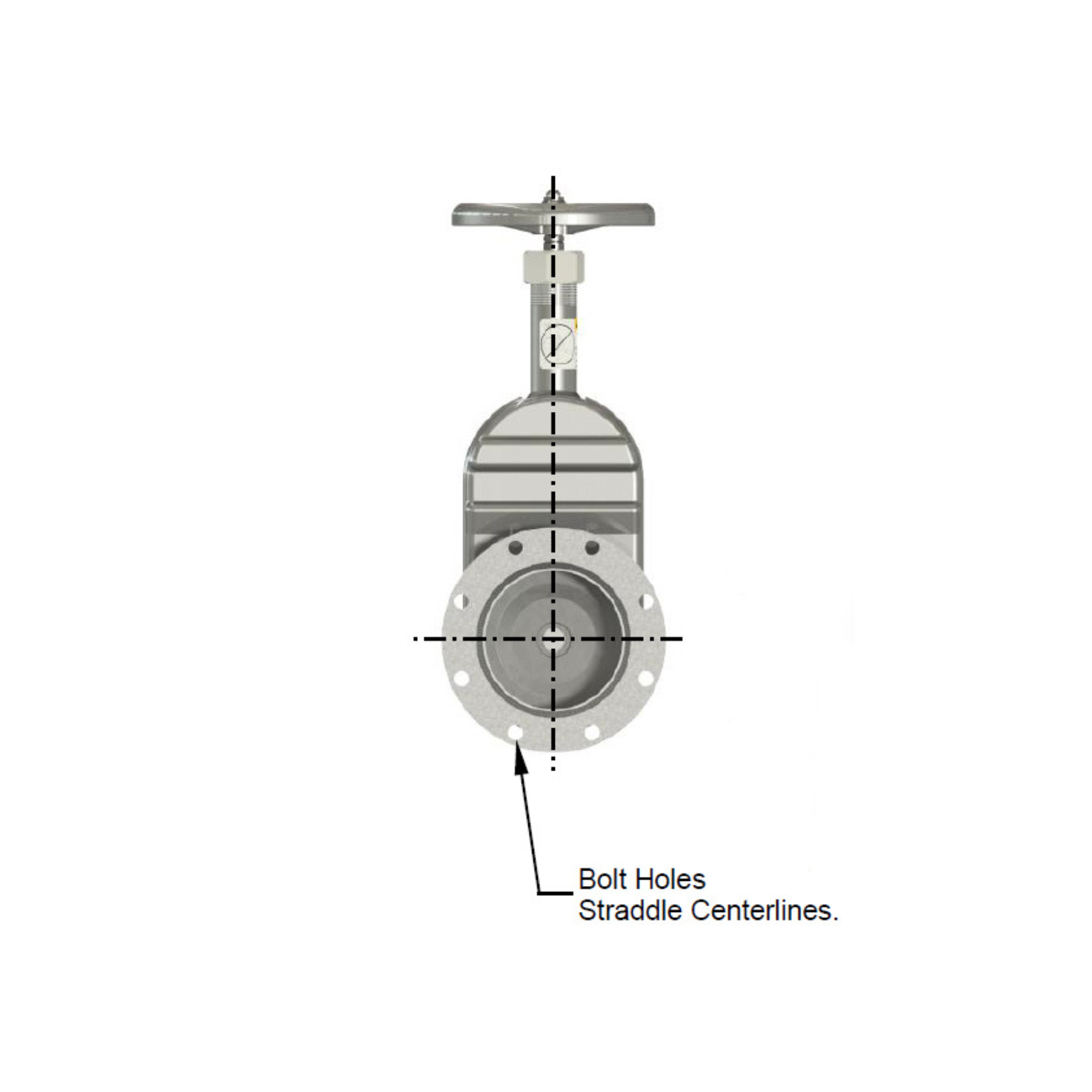

Dimensiones de la planta OD | 7,12" [181 mm] |
Dimensiones de la planta BC | 5,88" [149 mm] |
Dimensiones de la planta. Agujeros | 8 - 0,44" [8 - 11 mm] |

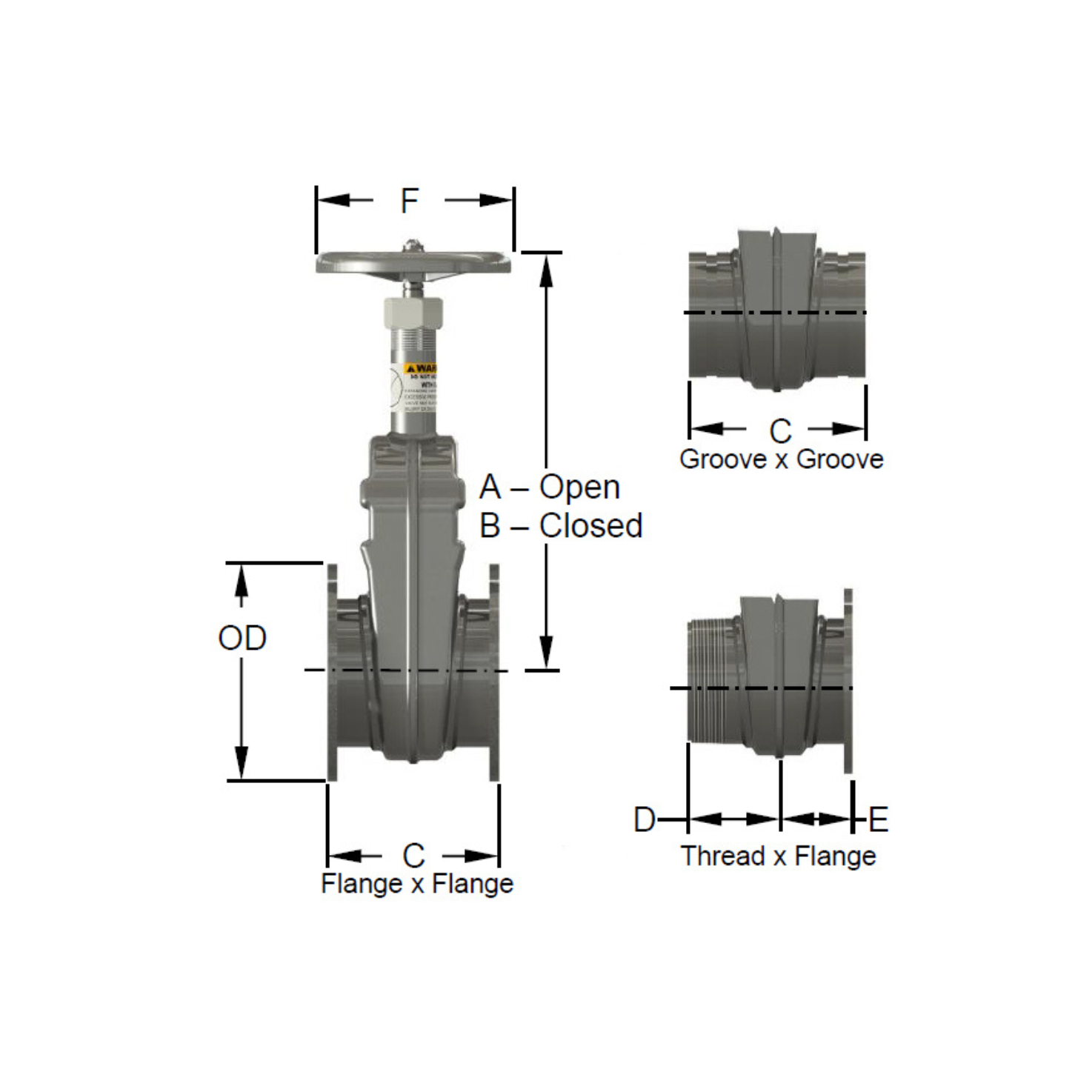

Dimensiones A | 14,25" [362 mm] |
Dimensiones B | 13,12" [333 mm] |
Dimensiones D | 2,63" [66 mm] |
Dimensiones E | 3,31" [84 mm] |
Dimensiones F | 6,00" [152 mm] |

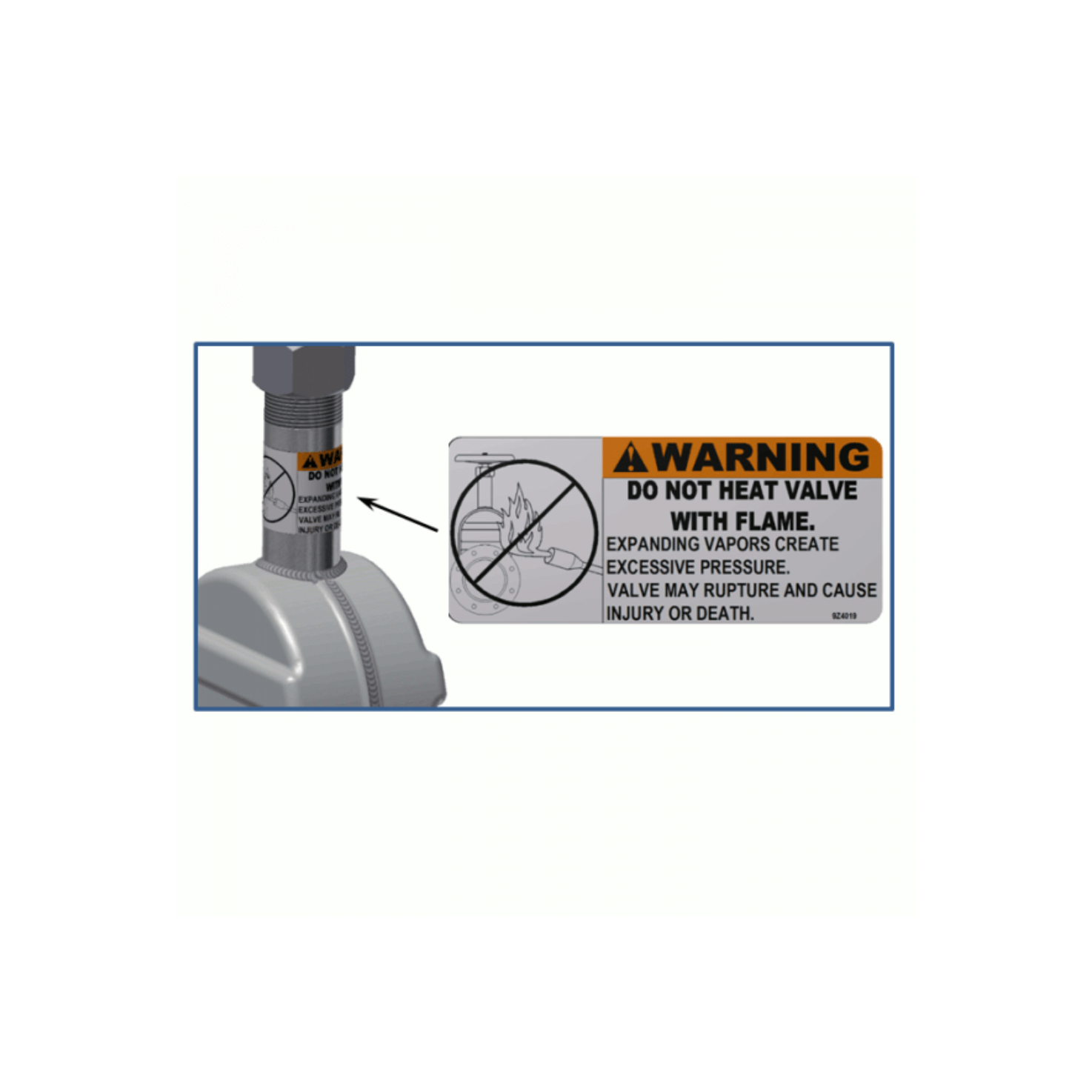

NOTA: La válvula NUNCA debe calentarse con llama.
