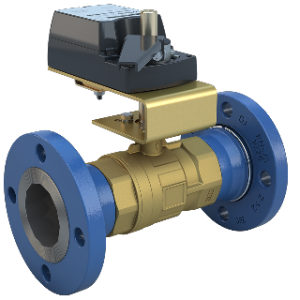

VÁLVULA DE BOLA SERIE STM BRAY
Válvulas de bola caracterizadas con bridas
Las válvulas de bola bridadas caracterizadas de la serie STM están diseñadas para regular el caudal de agua caliente, agua fría y soluciones con 50 % de glicol, según la demanda de un controlador en sistemas de calefacción, ventilación y aire acondicionado (HVAC).

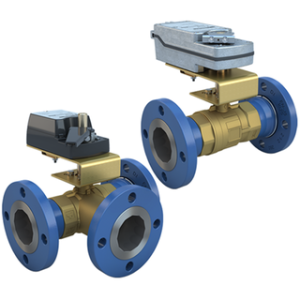

Las válvulas están disponibles en tamaños de 2-1/2”, 3” y 4”. Las válvulas bridadas ANSI Clase 150 vienen en configuraciones de 2 y 3 vías y en múltiples valores nominales de Cv. Bray ofrece conjuntos de válvula, varillaje y actuador para montaje en fábrica o en campo, con actuadores con o sin resorte de retorno. La STM está diseñada para operar con actuador electrónico hasta una presión de cierre máxima de 100 psi y para rangos de temperatura de 0° a 284°F.
ESPECIFICACIONES
Rango de tallas
2½” – 4” (65 mm – 100 mm)
Conexiones finales
ANSI Clase 150 con brida
Rango de temperatura
-0 a 284 °F (-18 a 140 °C), Vapor: 25 PSIG (172 kPa), Agua: 0 a 284 °F (-18 a 140 °C)
Material del cuerpo
Latón forjado
Configuraciones
2 vías | 3 vías
Caída máxima de presión
30 PSI para un servicio silencioso
