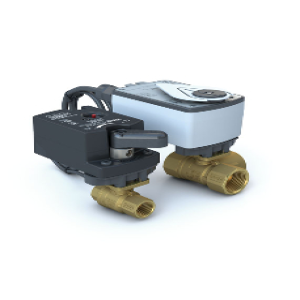

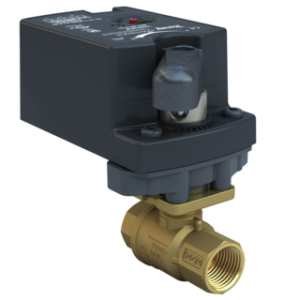

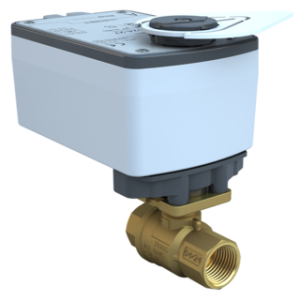

VÁLVULA DE BOLA SERIE ST2 BRAY
Aplicaciones para automatización de edificios, control de temperatura y climatización
Las válvulas de bola caracterizadas de la serie SoftTouch 2 (ST2) proporcionan un control preciso y económico de una amplia gama de equipos en aplicaciones de climatización (HVAC).
La serie ST2 cuenta con un cuerpo de dos piezas de latón forjado con bolas y vástagos de acero inoxidable para temperaturas de agua de hasta 140 °C (284 °F) y vapor saturado de hasta 15 PSI. El disco caracterizador de flujo Amodel® mantiene características de flujo isoporcentual para un control óptimo de la temperatura. El vástago y la brida de montaje a prueba de explosiones, combinados con un innovador sello de vástago con doble junta tórica y un diseño de buje de vástago autocentrante, facilitan el montaje en campo del actuador eléctrico, a la vez que garantizan una larga vida útil y un funcionamiento sin fugas de la válvula. Los asientos de PTFE reforzados con grafito y con juntas tóricas de EPDM reducen significativamente el par de operación, lo que permite utilizar el actuador más económico para proporcionar el par requerido por la aplicación. Todos los conjuntos de válvula y actuador proporcionan una presión de cierre de 1379 kPa (200 PSIG), garantizando su funcionamiento incluso después de largos periodos de inactividad. Debido a su diseño confiable y rentable, las válvulas de bola de la serie ST2 no requieren mantenimiento.
ESPECIFICACIONES
Rango de tallas
½” – 2” (15 mm – 50 mm)
Conexiones finales
Roscado NPT
Rango de temperatura
-22° a 203°F (-30° a 95°C), -22° a 284°F (-30° a 140°C) con montaje de alta temperatura, vapor de 15 PSIG (103 kPa) a 284°F (140°C) con montaje de alta temperatura
Material del cuerpo
Cuerpo de latón forjado con bola y vástago de acero inoxidable
Configuraciones
2 vías | 3 vías
Caída máxima de presión
50 psi (15 PSIG de vapor)
