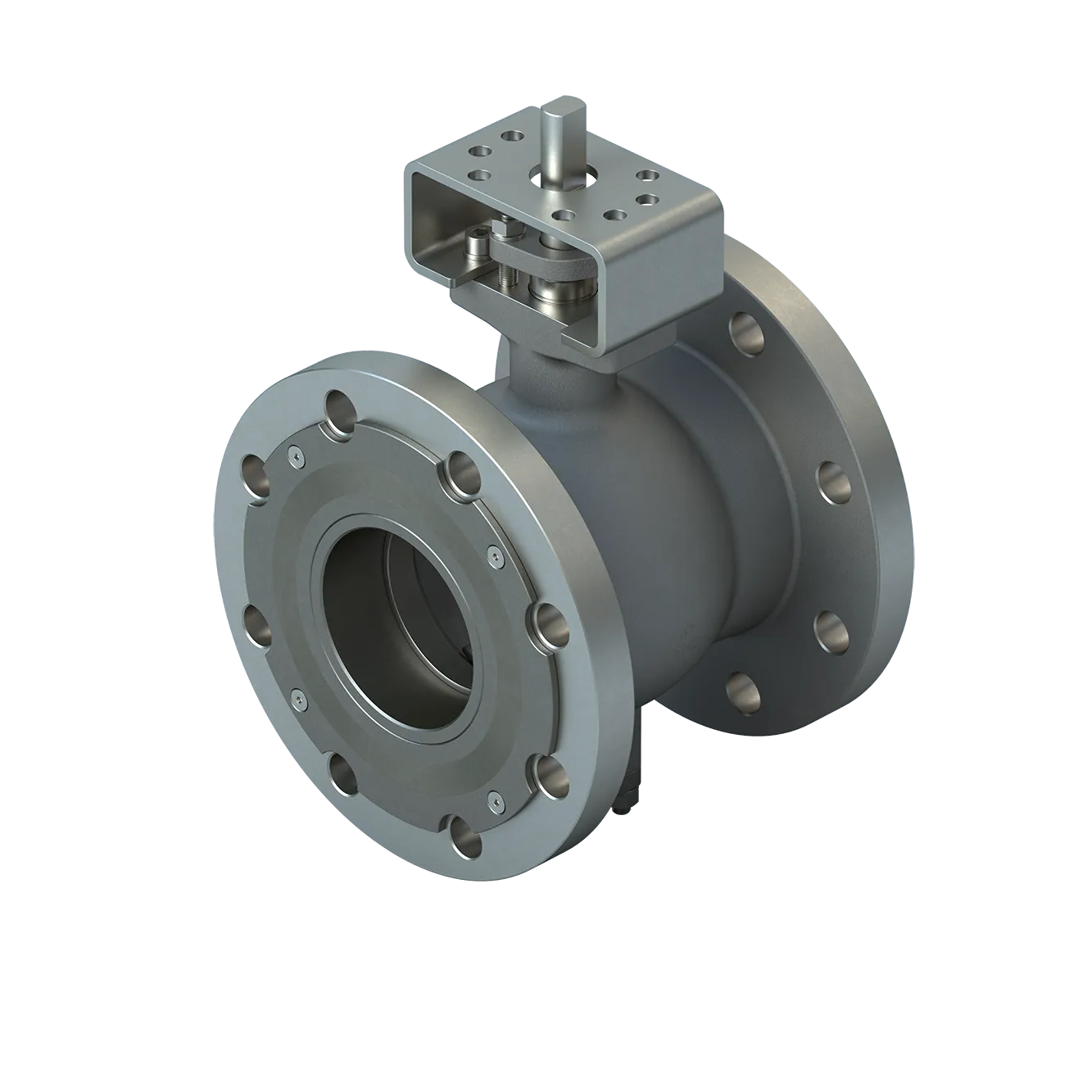

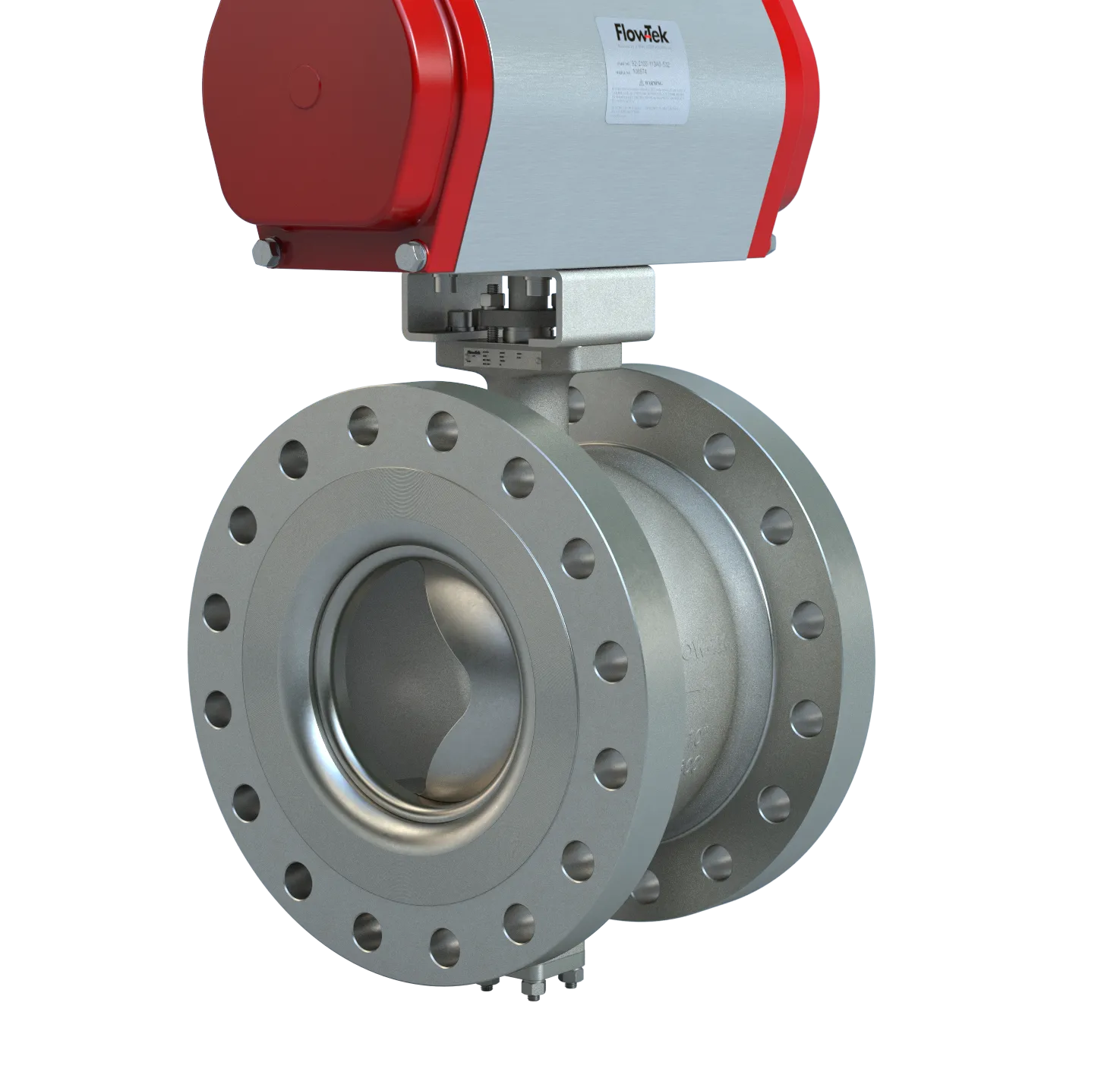

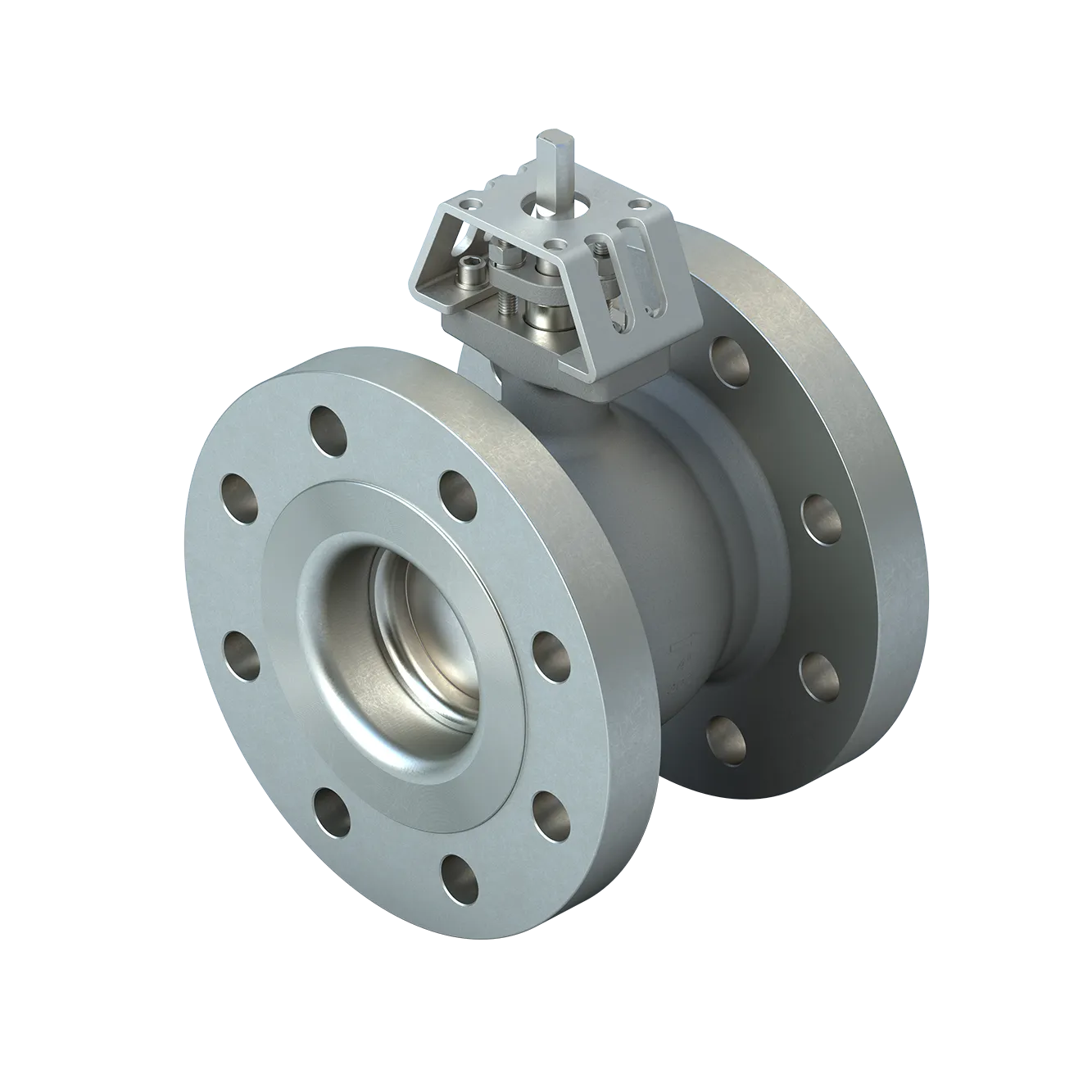

VÁLVULA DE BOLA SEGMENTADA SERIE 19/19L BRAY
Válvulas de bola con certificación ASME B16.34 para operaciones químicas y de minería en todo el mundo
Mayor durabilidad para las industrias química y de generación de energía eléctrica
Válvulas de bola con certificación ASME B16.34 para precisión y durabilidad
Las válvulas de bola segmentadas Serie 19/19L de Bray combinan la acción de corte típica de las válvulas de guillotina con las características de control y las prestaciones de sellado de las válvulas de bola. Las válvulas de bola segmentada de las series 19 y 19L presentan un segmento caracterizado por una amplia rangeabilidad y una gran capacidad de flujo con un rendimiento excepcional de la válvula de control rotativo. Diseñadas para aplicaciones de estrangulamiento, las válvulas de bola segmentadas de las series 19/19L también ofrecen un excelente rendimiento de sellado en aplicaciones de apertura y cierre, alcanzando la Clase VI en asientos resilientes y la Clase IV en válvulas con asiento de metal.
Diseñadas de acuerdo con las normas ASME B16.34, las válvulas de bola segmentada de las series 19/19L presentan un diseño de asiento asistido por resorte y equilibrado a presión. Los resortes mantienen una presión constante contra el segmento, lo que asegura un sellado efectivo a bajas presiones diferenciales, mientras que el diseño de presión equilibrada también asegura un sellado efectivo a plena presión diferencial con un funcionamiento suave y de bajo par. El diseño del asiento de las series 19/19L también dirige el flujo lejos del área de sellado, lo que mejora la durabilidad. El cuerpo fundido de una sola pieza reduce el peso y aumenta la rigidez, a la vez que elimina posibles vías de fuga.
La válvula de bola segmentada de la serie 19L de Bray mejora aún más la serie 19 estándar para lodo altamente abrasivo y aplicaciones de servicio severo. La avanzada tecnología de recubrimiento exclusiva de Bray se aplica a las superficies internas del cuerpo y del segmento de la válvula para proporcionar una mayor dureza y resistencia a la erosión. Esta avanzada tecnología de recubrimiento proporciona una mayor fuerza de adherencia que otras tecnologías de recubrimiento comúnmente utilizadas en toda la industria. Se instala un revestimiento resistente a la erosión reemplazable en campo en el orificio de aguas abajo para proteger el cuerpo del impacto de fluidos abrasivos de alta velocidad.
Gracias a múltiples recubrimientos y modelos disponibles en una variedad de configuraciones para diferentes condiciones de servicio, las válvulas segmentadas de las series 19 y 19L son ideales para su uso en una amplia variedad de industrias y aplicaciones, donde su mayor durabilidad y fiabilidad alargan los intervalos de servicio, minimizan los tiempos de inactividad y mejoran sus resultados finales.
ESPECIFICACIONES
Rango de tamaños
NPS 1 a 16 / DN 25 a 400
Materiales del cuerpo
Acero inoxidable (CF8M), acero al carbono (WCB), 316L
Otros disponibles a pedido
Rango de temperaturas
-50 °F a +500 °F (-46 °C a +260 °C)
Presión operativa máxima permitida
ASME Clase 150, 300, 600
EN 1092 PN 10, 16, 25, 40
Materiales del vástago
Acero inoxidable 17-4PH, Nitronic 50 (XM-19), Super Duplex, SMO 254
Clasificación de cierre
Asiento de metal: Clase IV según IEC 60534-4 /ANSI/ FCI 70-2,
Asiento blando: Clase VI según IEC 60534-4 / ANSI / FCI 70-2
Materiales de la bola
S19: acero inoxidable (CF8M), recubrimiento de cromo duro CF8M
S19L: CF8M con recubrimiento duro patentado.
Tipo de cuerpo
Una pieza
Estándar de diseño
ASME B16.34
Ensayos estándar
Prueba de carcasa - API 598
Fugas en el asiento - ANSI FCI 70-2
Puertos
Puerto Reducido: 90° (Estándar), 60°, 30° y perfiles con caracterización de segmento personalizados disponibles
Certificaciones
CRN, ISO 15848, PED, PED(S)R, TR CU, TSG, UA.TR.089
Conexiones terminales
Bridado, Sin Brida (Wafer)
Cara a cara
Bridado: ANSI/ISA 75.08.02 / ASME B16.10
Sin brida: estándar interno de Bray
Materiales del asiento
Asiento resiliente: (316) acero inoxidable c/ inserto Tek-Fil® (S19)
Asiento de metal: (316) acero inoxidable con faceta rígida de estelite (S19 y S19L)
Carburo de tungsteno sólido (S19L)
Aplicaciones
Aplicaciones de encendido/apagado y control en: pulpa y papel, producción de azúcar y etanol, minería, petróleo y gas, energía, refinación, química, alimentos y bebidas, climatización y otras aplicaciones de slurry altamente abrasivo.
