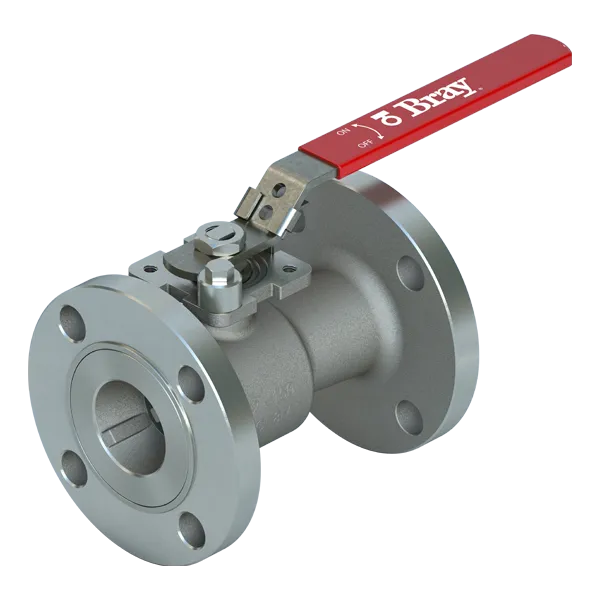

VÁLVULA DE BOLA BRIDADA SERIE RF15/RF30 BRAY
La tecnología Smart Stem™ y la empaquetadura con carga activa mejoran la confiabilidad y extienden la vida útil
Sello hermético bidireccional
El diseño de asiento resiliente garantiza un sello hermético bidireccional
Las Series RF15/RF30 son válvulas de bola flotante bridadas, de paso estándar, de 1 pieza, de fundición por inversión, de conformidad con las normas ASME B16.34 Clase 150 y Clase 300. Las válvulas RF15/RF30 están disponibles en una gran variedad de modelos y configuraciones opcionales, incluidos los modelos de válvulas de control de bola con puerto en V, y se utilizan en prácticamente todos los sectores industriales del mundo. Las válvulas de bola de una pieza RF15/RF30 ofrecen un valor excepcional y un funcionamiento fiable en una amplia gama de condiciones de servicio, gracias a un diseño de válvula de bola de una pieza con bridas resistentes.
Las válvulas de bola bridadas de la serie RF15/RF30 presentan un diseño de cuerpo de una pieza que reduce las vías de fuga para garantizar un cierre hermético a las burbujas y un bajo par de funcionamiento. Los tamaños de ½" - 2" incorporan la tecnología Smart Stem™ de Bray con empaquetadura integral de carga viva. Los tamaños de 2 ½" - 12" utilizan prensaestopa independiente que puede ajustarse fácilmente sin desmontar los accesorios de montaje ni el operador. La glándula de empaque se diseñó para distribuir de manera uniforme la carga en todo el empaque. La empaquetadura de carga viva incorpora arandelas Belleville para compresiones autoajustables, lo que le permite compensar los cambios ambientales y el desgaste, garantizando un funcionamiento sin mantenimiento y un largo ciclo de vida. Las válvulas de bola de una pieza RF15/RF30 de mayor tamaño también incorporan un soporte de bola tipo Trunnion que reduce el par de accionamiento
Las válvulas de bola bridadas RF15/RF30 de asiento resiliente incorporan precarga positiva para garantizar la capacidad de sellado a baja presión/vacío. Todos los materiales del asiento resiliente garantizan un sellado bidireccional y hermético.
Las válvulas de la serie RF15/RF30 ofrecen facilidad de automatización gracias a la almohadilla de montaje ISO 5211 de fundición integral.*
* No disponible en todos los tamaños. Consulte el folleto del producto para más detalles.
ESPECIFICACIONES
Rango de tamaños
NPS 1 a 12 / DN 25 a 300
Materiales del cuerpo
Acero inoxidable (CF8M), acero al carbono (WCB), aleación especial
Rango de temperaturas
-50 °F a 650 °F (-46 °C a 343 °C)
Materiales del vástago
ASTM A479 Gr 316, 17-4PH, Monel
Presión operativa máxima permitida
RF15: ASME Clase 150
RF30: ASME Clase 300
Materiales del asiento
Estándar: TFM 1600
Opcional: Tek-Fil®*, PEEK, UHMWPE, RPTFE, Metal
Clasificación de cierre
ASME Clase VI con Cero Fuga
Materiales de la bola
Acero inoxidable (CF8M)
Tipo de cuerpo
Una pieza
Certificaciones
API 607, ATEX, CRN, NSF 61/372, PED, PE(S)R, TR CU, SIL
Taladrado de la brida
ASME B16.5
Puertos
Puerto estándar
Cara a cara
ASME B16.10
Estándar de diseño
ASME B16.34, API 608, MSS SP72, NACE MR0175
Ensayos estándar
API 598, ASME B16.34, MSS SP 61
Aplicaciones
Proceso, depósitos de petróleo, aprovisionamiento de combustible, petróleo y gas
