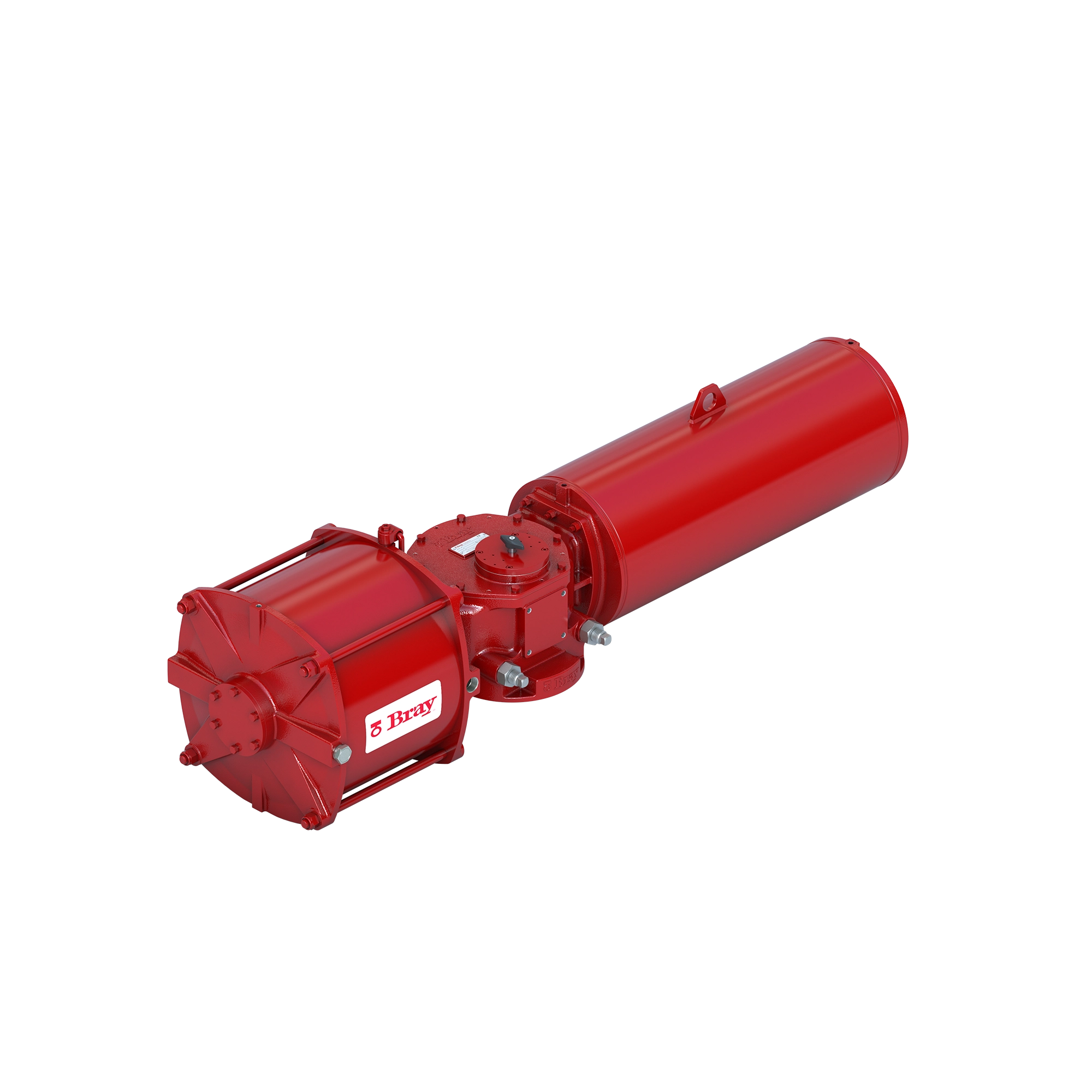

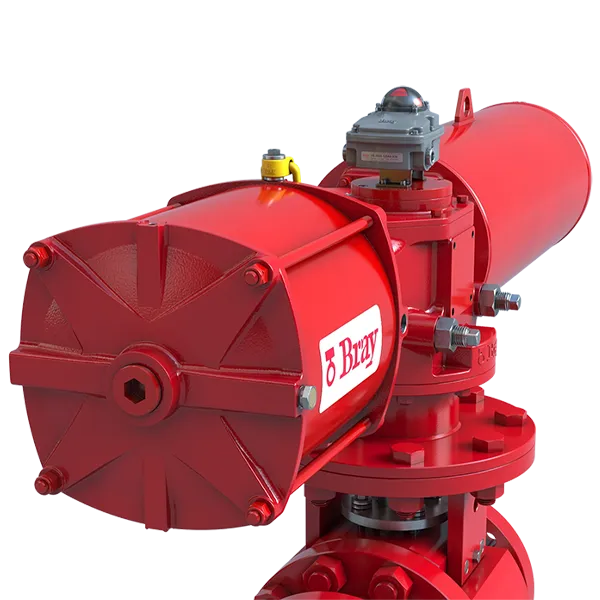

ACTUADOR NEUMÁTICO YUGO ESCOCÉS SERIE 98 BRAY
Actuador modular de alto par para aplicaciones exigentes
Certificación de conformidad con las Normas SIL 3, ATEX e IP66/IP67 según seguridad y confiabilidad
Actuador neumático de alto par a peso para automatización industrial
La excelencia en ingeniería y la fabricación de precisión de Bray han desarrollado el actuador neumático Serie 98, que es parte de nuestra línea de productos modulares y totalmente configurables, optimizada para montar directamente en válvulas Bray y ofrecer flexibilidad y eficiencia a menor costo. Los actuadores Serie 98 se diseñaron principalmente para operaciones neumáticas para una presión máxima de 150 psi (10,3 bares) y un rango de temperatura de -50 °F (-46 °C) a 300 °F (+149 °C).
Características
Diseño compacto que ofrece alta relación torque - peso
El diseño modular ofrece una configuración simple en el sitio de trabajo
Alineación del módulo garantizada por anillos de centrado mecanizados con precisión
Salida del torque de 2.744 a 885.100 in-lb (310 a 100.000 Nm)
Torque final del resorte de 2.744 a 445.261 in-lb (310 a 50.306 Nm)
Recubrimiento de epoxi/poliuretano estándar de primer nivel
Condiciones operativas
Rango de presión: 40 - 150 psi (2,8 - 10,3 bares)
Producto: aire comprimido seco/gas inerte
Opciones de rango de temperatura:
Estándar: -20 °F a 200 °F (-29 °C a 93 °C)
Temperatura alta: hasta 300 °F (149 °C)
Temperatura baja: hasta -50 °F (-46 °C)
Base de torque: dimensiones de montaje según ISO 5211: 2001(E)
Accesorios: accesorios con eje montados conforme a NAMUR-VDE
Prueba de rendimiento: EN 15714-3:2009
Protección de entrada: IP66/IP67M según IEC 60529
Seguridad: adecuado para ATEX, SIL 3, PED a pedido
Especificaciones
Torque de salida
2.744 a 885.100 in-lb (310 a 100.000 Nm)
Opciones de control
Encendido/apagado, accionamiento directo, retorno con resorte
Rango de temperaturas
-50 °F a 300 °F (-46 °C a 149 °C)
Fuente de alimentación
Neumático
Presión operativa máxima permitida
40 - 150 psi (2.8 - 10,3 bares)
Clasificación de la carcasa
IP66/IP67M por IEC 60529
Montaje
ISO 5211: 2001(E), MSS SP-101-1989
Producto abastecido
Aire comprimido seco, gas inerte
Certificaciones
ATEX, PED, SIL 3, ABS
Ensayos estándar
EN 15714-3:2009
Opciones
Yugo simétrico, yugo inclinado, detención extendida, interrupción hidráulica, pernos roscados, interrupción impulsada por engranes con pernos roscados, amortiguador hidráulico, recorrido parcial/bloqueo
Compatibilidad de la válvula
Válvulas esféricas, válvulas mariposa
Aplicaciones
Cierre de emergencia
