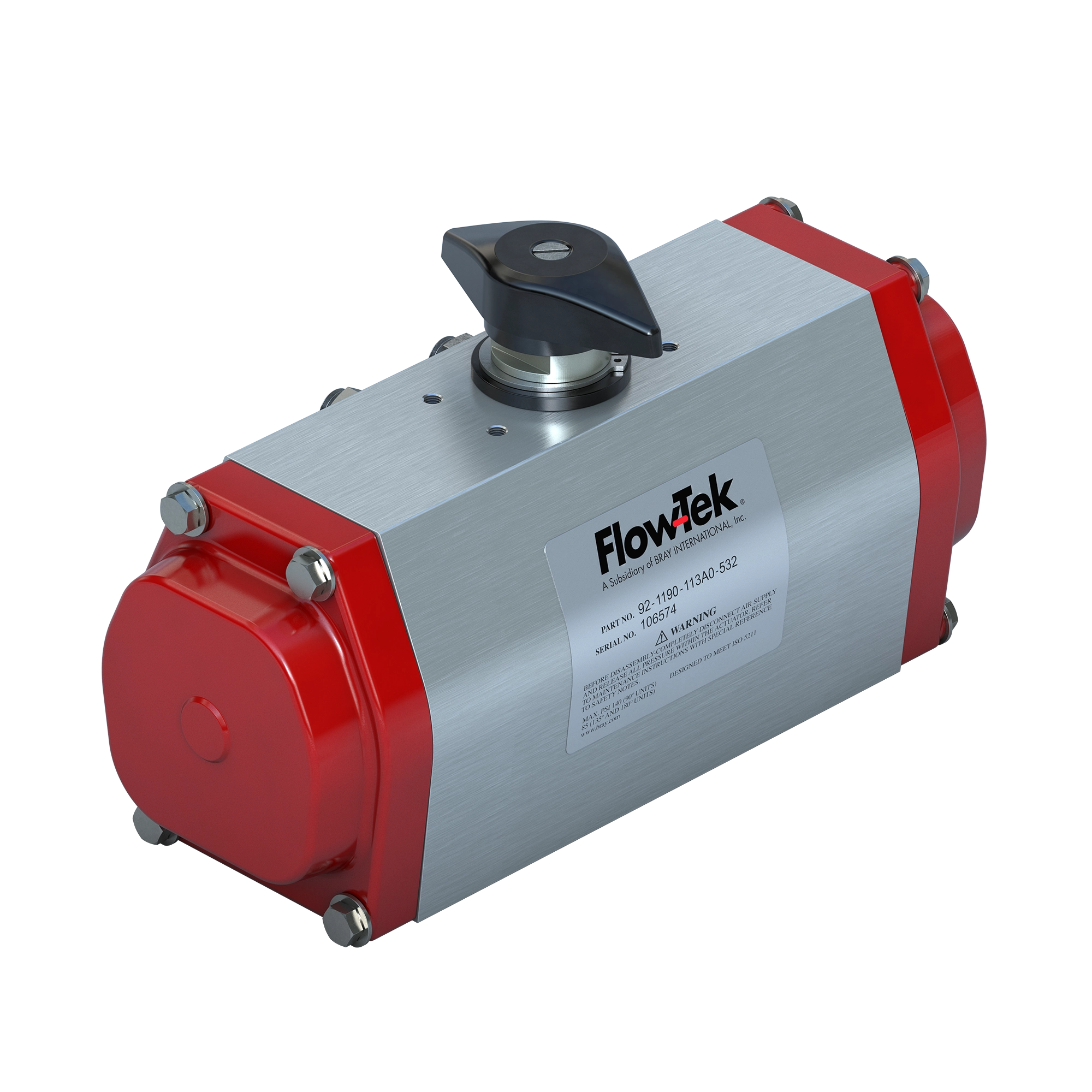

ACTUADOR NEUMÁTICO PIÑON CREMALLERA FLOW-TEK SERIE 92/93 BRAY
Actuador compacto con desempeño de alto ciclaje y diseño de piñón cremallera confiable
Diseñado para automatización neumática confiable en numerosas aplicaciones industriales
Actuador de piñón cremallera compacto y duradero con diseño modular
Bray se enorgullece de ofrecer el actuador neumático de cremallera y piñón, con pistón opuesto, Flow-Tek Serie 92/93, diseñado para incorporar características innovadoras, de alto rendimiento, en una línea de productos modular, compacta, resistente y confiable. Estas unidades modulares, que ahorran espacio, cuentan con autocontención con puerto interno integral que reduce el costo de la tubería externa que se daña con facilidad. Las unidades son adecuadas para aplicaciones de encendido/apagado y estrangulamiento.
Baja fricción
Con bajo coeficiente de fricción, la Serie 92/93 ofrece servicio superior de ciclo alto, duradero. Todas las paredes del cilindro del pistón tienen un acabado muy fino, y las gúias del pistón, los anillos del pistón y los bujes del eje de salida están permanentemente lubricados y se fabrican con acetal.
Retorno con resorte
Los modelos de retorno con resorte Flow-Tek utilizan un sistema de cartuchos único. Los cartuchos del resorte ofrecen seguridad, sencillez y reducen espacio. El actuador se puede desarmar y armar con facilidad sin equipos engorrosos y sin peligro para el instalador. La conversión de accionamiento doble a retorno con resorte es simplemente cuestión de eliminar los tapones y agregar los exclusivos cartuchos de resorte. La longitud de la caja del modelo de retorno con resorte es la misma que la del modelo de accionamiento doble, excepto las unidades tamaño 48.
Montaje de actuador/accesorio
Todos los actuadores Serie 92/93 cumplen con las normas ISO 5211 de montaje de actuadores en válvulas. Un orificio cuadrado doble en el vástago de salida es estándar. Los actuadores cumplen con las normas NAMUR (VDI/VDE 3845) de montaje de accesorios.
Límites de recorrido integral
El ajuste de los tornillos que hacen contacto con un montaje de levas en el vástago de salida limita con precisión el recorrido del actuador a grados específicos de rotación. Los límites de recorrido permiten ajuste bidireccional del movimiento del actuador en las posiciones abierto y cerrado.
Acabado de acero inoxidable
La Serie 92/93 se ofrece con cuerpo, tapones y herrajes de acero inoxidable para mayor resistencia a la corrosión interna y externa. Estas unidades son ideales para aplicaciones en las industrias química, de pulpa y papel, de alimentos y bebidas, náutica, de minería y farmacéutica.
Nota: existen acabados opcionales para servicios con temperatura baja, alta y alta extrema.
ESPECIFICACIONES
Torque de salida
Hasta 44.130 in-lb (4.986 Nm)
Opciones de control
Encendido-apagado, estrangulamiento, accionamiento doble, retorno con resorte
Rango de temperaturas
Estándar: -4 °F a 200 °F (-20 °C a 93 °C) Baja: -40 °F a 176 °F (-40 °C a 80 °C) Alta: 0 °F a 300 °F (-18 °C a 149 °C) Alta extrema: 0 °F a 350 °F (-18 °C a 176 °C) 4 horas a 482 °F (250 °C)
Fuente de alimentación
Neumático
Presión operativa máxima permitida
Presión máxima: 140 PSIG (10 bares)
Montaje
ISO 5211: 2001(E)
Producto abastecido
Aire comprimido seco, gas inerte
Certificaciones
ABS, ATEX, Bureau Veritas, PED, SIL 3
Opciones
Accionamiento simple o doble
Límites de recorrido extendidos

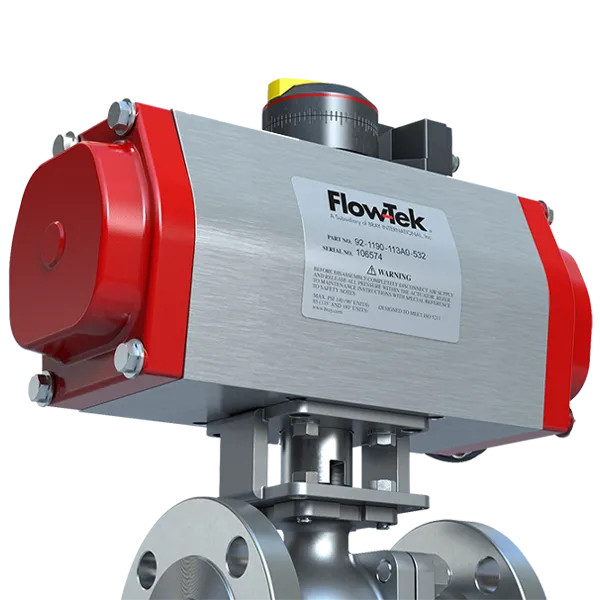

Compatibilidad de la válvula
Válvulas mariposa, válvulas esféricas
