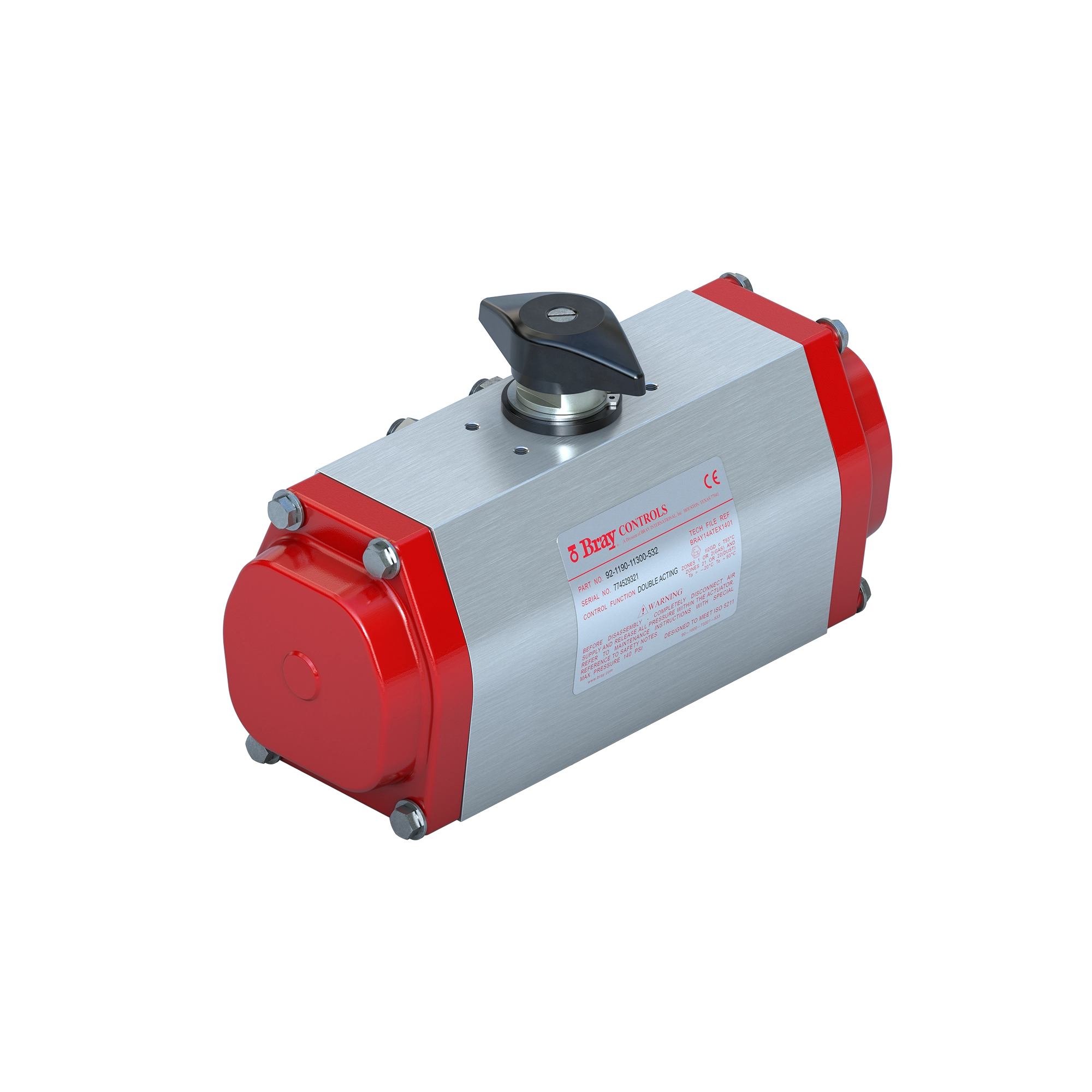

ACTUADOR NEUMÁTICO PIÑÓN CREMALLERA SERIE 92/93 BRAY
Diseño modular resistente, compacto y simple para control de cuarto de vuelta confiable
Diseñado para alto rendimiento en aplicaciones de apertura/cierre y estrangulamiento
Actuador neumático de cremallera y piñón confiable para automatización industrial
El estilo, la resistencia, y el diseño compacto y simple se combinaron para producir los actuadores neumáticos con accionamiento directo Serie 92 y los de retorno con resorte Serie 93 de Bray.
La excelencia en ingeniería y la fabricación precisa han logrado producir una línea de productos modular con menor tamaño en general y ahorros económicos. Además, los accesorios de Bray son totalmente modulares y se instalan directamente en el actuador, lo que brinda flexibilidad y eficiencia a un costo reducido.
Los actuadores Serie 92/93 Bray tienen cremallera y piñón y pistón opuesto y están disponibles en dos versiones: accionamiento doble para rotación de 90 °, 135 ° y 180 °, y retorno con resorte para rotación de 90 °.
Los actuadores Serie 92/93 fueron diseñados principalmente para operaciones neumáticas con una presión máxima de 140 psig (10 bares) y rangos de temperatura de -4 °F a 200 °F (-20 °C a 93 °C). Para aplicaciones con temperaturas superiores o inferiores, consulte al fabricante.
Todas las unidades con accionamiento doble y retorno con resorte son adecuadas para aplicaciones de encendido/apagado y estrangulamiento. También contamos con la opción de actuadores que se pueden accionar con otros productos como aceite hidráulico o agua.
La Serie 92/93 está totalmente cerrada y autocontenida. Las características minimizan el mantenimiento y ofrecen montaje y desmontaje simple y seguro.
Dos tornillos de límite de recorrido ajustables de forma independiente y levas en el vástago de salida permiten ajuste bidireccional preciso de movimiento en las posiciones abierto y cerrado para válvulas de cuarto giro (ajuste de límite +5 ° a -5 °)
Puerto integral
Las unidades estándar tienen cuerpos de aluminio anodizado con tapones con recubrimiento de poliéster.
Recubrimientos y materiales especiales disponibles para entornos corrosivos
Compatible con accesorios NAMUR

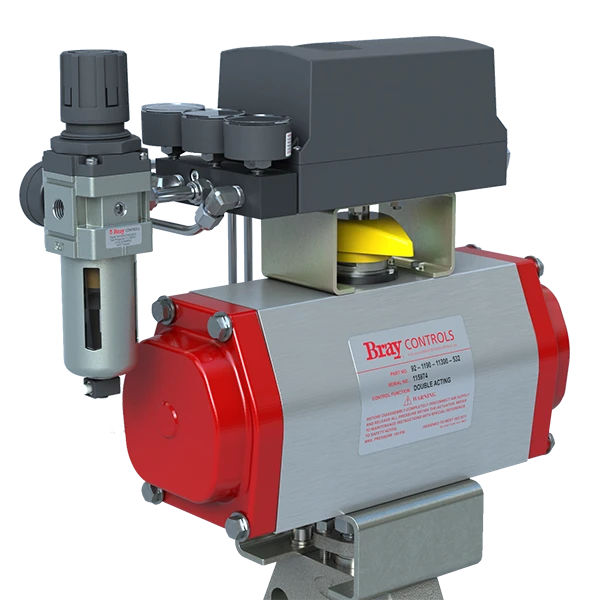

Montaje directo
Los actuadores Bray cumplen con las dimensiones de la norma ISO 5211 y se montan directamente a válvulas Bray sin usar conexiones externas. La instalación en el sitio es simple, las desalineaciones se minimizan y la acumulación de contaminación entre la válvula y el actuador se reduce.
ESPECIFICACIONES
Torque de salida
Hasta 44.130 in-lb (4.986 Nm)
Opciones de control
Encendido-apagado, estrangulamiento, accionamiento doble, retorno con resorte
Rango de temperaturas
-40 °F a 300 °F (-40 °C a 149 °C)
Fuente de alimentación
Neumático
Presión operativa máxima permitida
Hasta 140 psig (10 bares)
Clasificación de la carcasa
IP66/IP67M por IEC 60529
Montaje
ISO 5211: 2001(E)
Producto abastecido
Aire comprimido seco, gas inerte
Estándar de diseño
EN 15714-3
Certificaciones
ABS, ATEX, Bureau Veritas, PED, SIL 3
Ensayos estándar
EN 15714-3:2009
Opciones
Accionamiento simple o doble
Límites de recorrido extendidos
Compatibilidad de la válvula
Válvulas mariposa, válvulas esféricas
