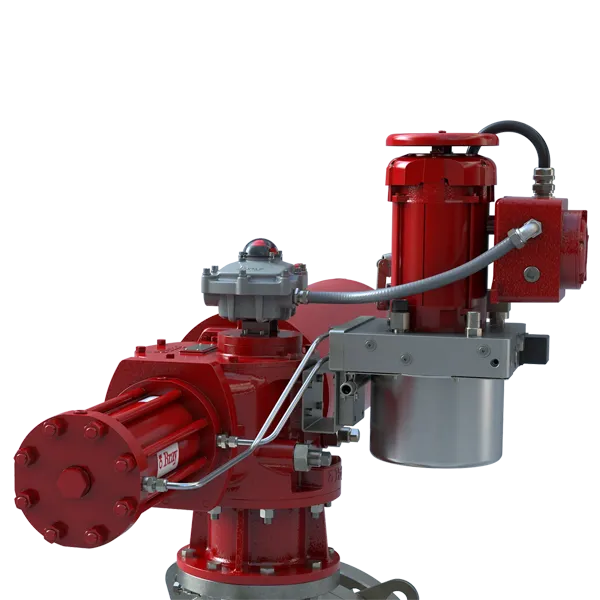

ACTUADOR ELECTROHIDRÁULICO SERIE 98EH BRAY
Actuador Electrohidráulico Autónomo con Cero Emisiones
Control preciso de válvulas hidráulicas con opciones configurables de apertura/cierre y fallos
Actuador electrohidráulico de cero emisiones para aplicaciones industriales

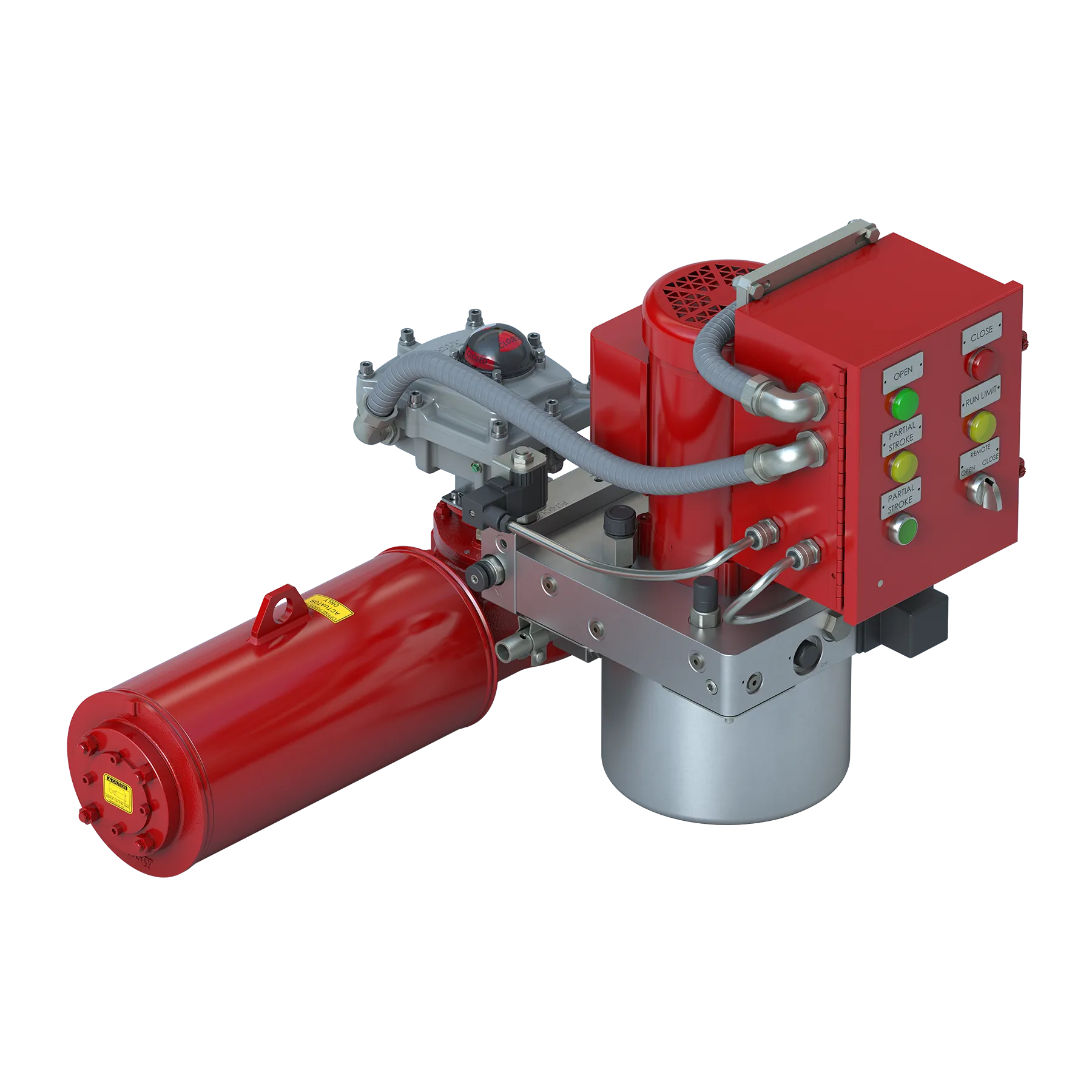

Bray ofrece un actuador electrohidráulico autónomo de diseño modular de última generación, completamente configurable para usarse en una amplia variedad de aplicaciones y servicios de válvulas. El actuador está optimizado para montaje directo en válvulas Bray pero también se adapta fácilmente a una válvula de su elección. El actuador electrohidráulico viene con una unidad de energía hidráulica autónoma eficiente que puede montarse directamente en el cuerpo del actuador de la válvula o suministrarse con su propio soporte de piso para alimentar uno o varios cilindros de válvulas hidráulicas. La unidad de energía hidráulica puede operar con una variedad flexible de opciones de energía, incluido un paquete de energía con carga solar para ubicaciones remotas donde la elección del suministro de energía es limitada. El control de una válvula con fluido hidráulico ofrece varias ventajas clave sobre el uso de actuadores accionados por engranajes eléctricos o neumáticos convencionales. Estas incluyen altos impulsos y torques, acción rápida, a prueba de fallas al utilizar un resorte o un acumulador de energía almacenada, y la capacidad de posicionar una válvula con precisión y repetibilidad. El actuador electrohidráulico utiliza una presión hidráulica de circuito cerrado con cero emisiones de escape que son comunes con los actuadores neumáticos y accionados por gas natural. El rango de funcionamiento de -50 °F (-46 °C) a 212 °F (+100 °C) garantiza que funcionarán en los ambientes más fríos al aire libre hasta las aplicaciones de proceso más calientes.
Características
Capacidad de cero emisiones
Completamente autónomo
Doble Acción o Retorno con Resorte
Abierto/cerrado eléctrico a prueba de fallos
Servicio de modulación continua
Múltiples opciones de señal de control y voltaje, incluidos los protocolos de red
Se puede operar con paquetes de energía con carga solar o eólica, ideal para ubicaciones remotas
Rápidas velocidades de apertura y cierre
Controlabilidad precisa y precisión repetible
Fail Freeze, fail last, fail open o fail close con resorte o energía acumulada almacenada
Capacidad de diagnóstico remoto y local
Opción de montaje de paquete de energía hidráulica remota disponible
Controles remotos y locales
Protección contra rotura de línea
Prueba de carrera parcial
Construcción resistente a la intemperie o a prueba de explosiones
Opciones de alarma del sistema del actuador
Accionamiento manual para su operación durante una pérdida de energía
Compatible con ESD y PST
Certificaciones UL, FM, ATEX, CSA
Compatible con SIL
ESPECIFICACIONES
Torque de salida
1.177 a 863.089 in-lb (132 a 97.515 Nm)
Opciones de control
12, 24 o 48 VCC, 120 o 220 VCA, 4 -20 mA, 0 - 10 VCC
Protocolos de Red
Rango de temperaturas
-50 °F a 212 °F (-46 °C a 100 °C)
Fuente de alimentación
Paquetes de Energía de Carga Solar o Eólica de 12, 24 o 48 VCC, 120 o 220 VCA, 3 fases de 480 V, 50 - 60 Hz,
Presión operativa máxima permitida
150 - 3000 psi
(10 - 207 bar)
Clasificación de la carcasa
Resistente a la intemperie y a prueba de explosiones
Montaje
ISO 5211:2001(E), MSS SP-101-1989
Ensayos estándar
EN 15714-4:2009
Ciclo de trabajo
Abierto/Cerrado, Modulación
Certificaciones
UL, FM, CSA, ATEX
Compatibilidad de la válvula
Válvulas Rotativas, Lineales, Multivueltas y de Compuerta
Aplicaciones
A Prueba de Fallas Eléctricas, Abierto/Cerrado, Uso Pesado
Servicio de Válvula de Control de Modulación Continua
Aplicaciones ESD y SIS que requieren clasificaciones SIL
Soluciones personalizadas según las especificaciones del cliente
